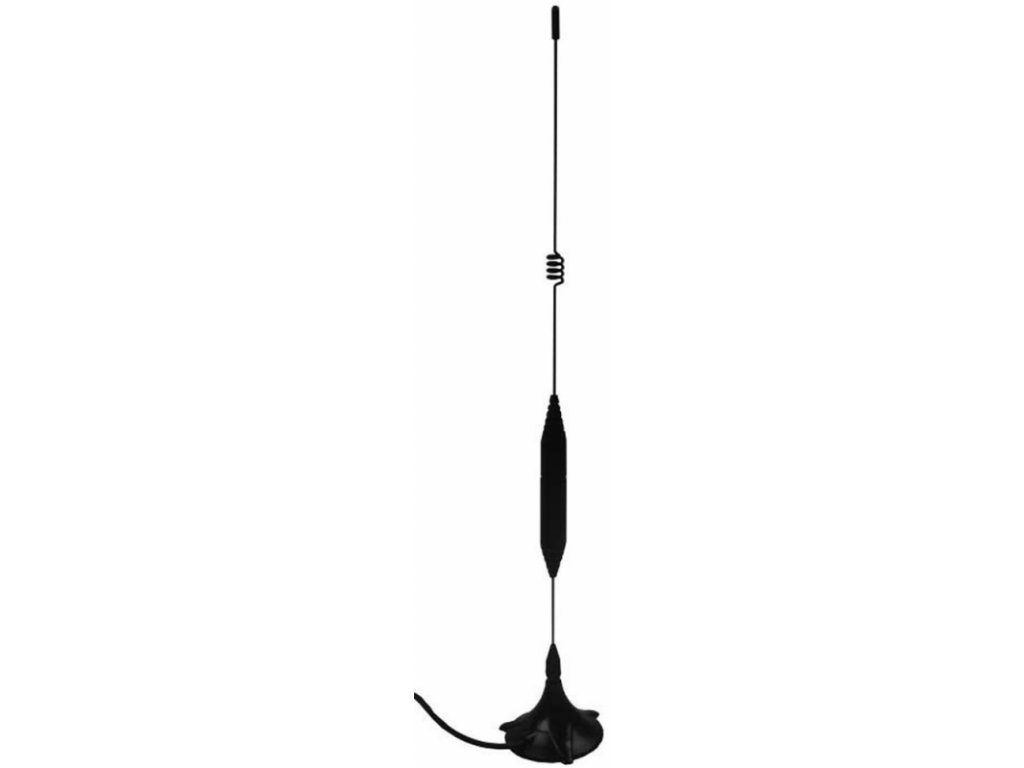

Externá anténa ELKO EP AN-E – 3m kábel, zisk 5dB, konektor SMA
Kód: AN-E EXTERNA ANTENA
Podrobný popis
Expertný verdikt: Ak inštalujete "smart" prvky do plechového rozvádzača a divíte sa, prečo nefungujú, chýba vám práve AN-E. Je to "povinná jazda" pre každú inštaláciu iNELS v priemysle alebo v moderných domových skriniach. Dĺžka kábla 3 metre je zvyčajne dostatočná na vyvedenie antény na vrch skrine alebo mimo technickú miestnosť. Pre extrémne vzdialenosti existujú aj 10m predlžovacie káble, ale pozor na útlm signálu!
Kľúčové vlastnosti
- ✔ Vysoký zisk 5 dB: Výrazne zlepšuje príjem a vysielanie signálu v porovnaní so štandardnými prútovými anténami.
- ✔ Kábel 3 metre: Poskytuje flexibilitu pri umiestnení antény na miesto s najlepším signálom.
- ✔ SMA konektor: Štandardizované pripojenie kompatibilné s väčšinou prvkov iNELS RF Control (RFSA-6xM, RFSG-1M, eLAN).
- ✔ Odolnosť: Vhodná pre montáž do náročnejších prostredí (v závislosti od konkrétneho prevedenia montáže).
Použitie v praxi
- Vyvedenie signálu z kovových rozvádzačov, ktoré tienia RF komunikáciu.
- Zlepšenie dosahu v budovách s hrubými stenami alebo železobetónovými stropmi.
- Umiestnenie antény do vyššej polohy pre lepší "výhľad" na ovládané prvky.
- Prepojenie centrálnej jednotky eLAN-RF so vzdialenými perifériami.
★ Rýchly výber / Na čo si dať pozor
- Anténa je určená len pre prvky s konektorom SMA (označené zvyčajne "M" na konci, napr. RFSA-61M).
- Neinštalujte anténu priamo na kovovú plochu, ak to výrobca vyslovene neodporúča pre daný typ (môže to zmeniť vyžarovaciu charakteristiku). Ideálne je umiestnenie do priestoru alebo na plastovú podložku.
- Prehľad kompatibilných prvkov nájdete v sekcii iNELS RF Control.
Najčastejšie chyby pri výbere
- ✘ Predlžovanie kábla: Svojpomocné nadpájanie koaxiálneho kábla vedie k drastickej strate signálu. Používajte len originálne predlžovacie káble s konektormi.
- ✘ Zalomenie kábla: Ostré ohyby kábla môžu poškodiť tienenie a zhoršiť parametre antény.
Kedy je to správna voľba
- ✔ Vždy, keď je RF prvok umiestnený v plechovej skrini (rozvádzači).
- ✔ Keď potrebujete získať pár decibelov signálu navyše pre stabilné spojenie.
Technické parametre
Kompatibilita a montáž
- Pripojenie naskrutkovaním na SMA konektor prístroja.
- Montáž antény: magnetická základňa (na kov) alebo pomocou obojstrannej pásky/skrutiek (podľa konkrétneho dodaného typu držiaka).
- Kábel veďte mimo silových vodičov, aby ste predišli rušeniu.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem kábel predĺžiť?
Predlžovanie kábla sa neodporúča, pretože každý meter kábla a každý spoj prináša útlm signálu, ktorý môže znegovať zisk antény. Ak je to nevyhnutné, použite kvalitný nízkoútlmový kábel a čo najkratšiu dĺžku.
Je anténa vhodná do exteriéru?
Samotná anténa (prút) býva zapuzdrená, ale káblový prechod a konektor nemusia byť dokonale vodotesné. Pre trvalú vonkajšiu montáž odporúčame anténu AN-E s krytím IP65 a dodatočnú ochranu konektora.
Pasuje táto anténa na RFSA-61B?
Nie, prvky s koncovkou "B" (BOX) do inštalačnej krabice nemajú SMA konektor, majú len vyvedený drôtik. Anténa AN-E je určená pre modulárne prvky na DIN lištu (s koncovkou "M").
Dodatočné parametre
| Kategória: | Smart a diaľkovo ovládané zásuvky a vypínače |
|---|---|
| Hmotnosť: | 0.073 kg |
| EAN: | 8595188190121 |
| Výrobca: | ELKO EP |
-
