1+N-pólový istič Eaton PL7-B20/1N 20A B 10kA (262741) - xPole Moeller

Kód: 262741

Neohodnotené Podrobnosti hodnotenia

Značka: Eaton

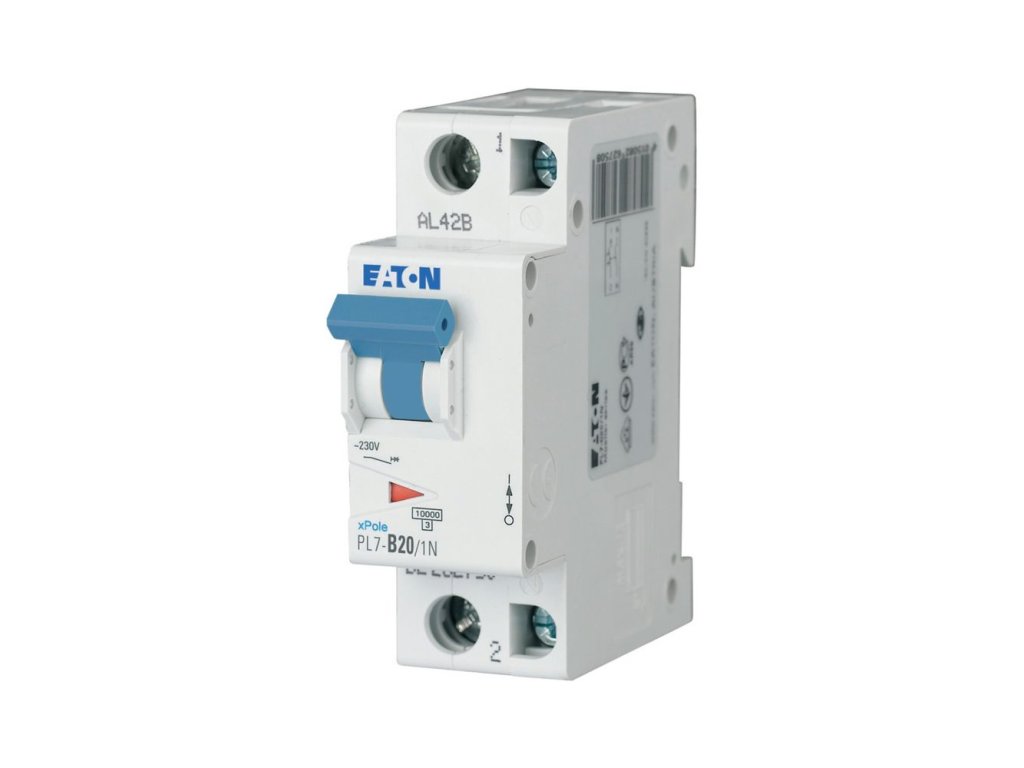

Istič Eaton PL7 B20 1+N pólový 20A 10kA na DIN lištu

15,90 € / ks 12,93 € bez DPH

Dodanie 2 - 7 dní

Môžeme doručiť do:

6.11.2026

Možnosti doručenia

Vysokoodolný 1+N-pólový 10kA série xPole PL7 (262741) s prúdom 20 A a charakteristikou B. Prístroj disponuje signalizáciou polohy kontaktov a certifikovanou spoľahlivosťou pre náročné inštalácie.

Detailné informácie

Doprava zadarmo

pri nákupe nad 75 € (okrem ATYP)

Kamenná predajňa

osobný odber zadarmo vo Vranove n/T

Objemové zľavy

1 % za každých 100 €, až do 10 %

Poradí vám elektrotechnik

Po–Pi 7:30–16:30, So 8:00–12:00

Podrobný popis

Rýchle zhrnutie: Istič Eaton PL7-B20/1N je špecializovaný prvok pre náročnejšie inštalácie. Kombinuje istenie 20 A s funkciou odpájania nulového vodiča (N). S charakteristikou B je určený pre výkonné odporové záťaže, kde je z bezpečnostných dôvodov (alebo kvôli typu siete) nutné pri vypnutí prerušiť obidva pracovné vodiče.

Obsah: → Rýchle parametre → Použitie → 1+N vs 2-pól → Technické parametre → FAQ

Rýchle parametre

Istenie 20 A: Pre záťaže do cca 4600 W.
Konfigurácia 1+N: Chránená fáza, spínaný neutrálny vodič.
Odolnosť 10 kA (PL7): Profesionálna rada pre priemysel a komerciu.
Charakteristika B: Rýchla reakcia, pre ohrievače a spotrebiče.
Šírka: 1,5 modulu (26,3 mm).

Použitie

Model B20/1N sa používa tam, kde 16 A nestačí a je nutné odpojenie N. Viac o dimenzovaní káblov pre 20 A nájdete v článku o elektroinštalácii.

Typické aplikácie:

Výkonné spotrebiče: Prietokové ohrievače, elektrické rúry alebo veľké kávovary v komerčných prevádzkach.
Zdravotníctvo: Inštalácie v ambulanciách, kde prístroje vyžadujú 2-pólové odpojenie.
TT siete: V sieťach, kde nie je spojený N a PE, je povinné istiť a vypínať všetky živé vodiče.
Záložné zdroje: Pre ostrovné systémy alebo UPS, kde musí byť N vodič galvanicky oddelený od siete.

Rýchly výber / Rozdiel medzi 1+N a 2-pólovým (2P):

✔ 1+N (Tento model): Istená je len fáza, N vodič sa len mechanicky rozpája (kontakt pre N zopne skôr a rozopne neskôr). Výhodou je menšia šírka (1,5 modulu). Používa sa v bežných sieťach TN-S.
✔ 2-pólový (2P): Istené sú oba póly. Zaberá 2 moduly. Používa sa v špecifických sieťach (IT) alebo pre napájanie dvoma fázami.

Technické parametre

Značka	Eaton
Séria / Typ	PL7 (PL7-B20/1N)
Menovitý prúd (In)	20 A
Charakteristika	B (vedenie/odporová záťaž)
Skratová odolnosť	10 kA
Počet pólov	1+N (1,5 modulu)
Prierez vodičov	1 – 25 mm²
Krytie	IP20

Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Aké má rozmery?

Šírka je 26,3 mm, čo zodpovedá 1,5 modulu. Ušetrí tak 0,5 modulu oproti štandardnému 2-pólovému riešeniu.

Môžem zameniť fázu a ?

Nie! musí ísť do svorky s istením, nulový vodič (N) do svorky označenej N.

Môžem ho použiť na bežnú zásuvku?

Nie, pre bežnú zásuvku (16 A) je istič 20 A príliš silný. Tento model je určený pre spotrebiče s vyšším odberom, ktoré sú pripojené buď napevno, alebo cez priemyselnú zásuvku dimenzovanú na 32 A (redukovanú na 20 A).

Aký vodič k nemu patrí?

Minimálne 4 mm2 (-J 3x4). Kábel 2,5 mm2 je pre 20 A nedostatočný.

Spĺňa normy?

Áno, je certifikovaný podľa STN EN 60898.

Obsah: → Rýchle parametre → Použitie → Výhody 1+N → Technické parametre → FAQ

Naspäť na začiatok ↑

Dodatočné parametre

Kategória:	Ističe (MCB) - nadprúdová ochrana obvodov
Hmotnosť:	0.22 kg
EAN:	4015082627416
Druh produktu:	Istič
? Menovitý prúd:	20 A
? Vypínacia charakteristika:	B
Počet pólov:	1+N
? Menovitá skratová schopnosť Icn:	10 kA
Šírka v moduloch:	1,5
? Stupeň krytia IP:	IP20
Typový rad:	PL7
