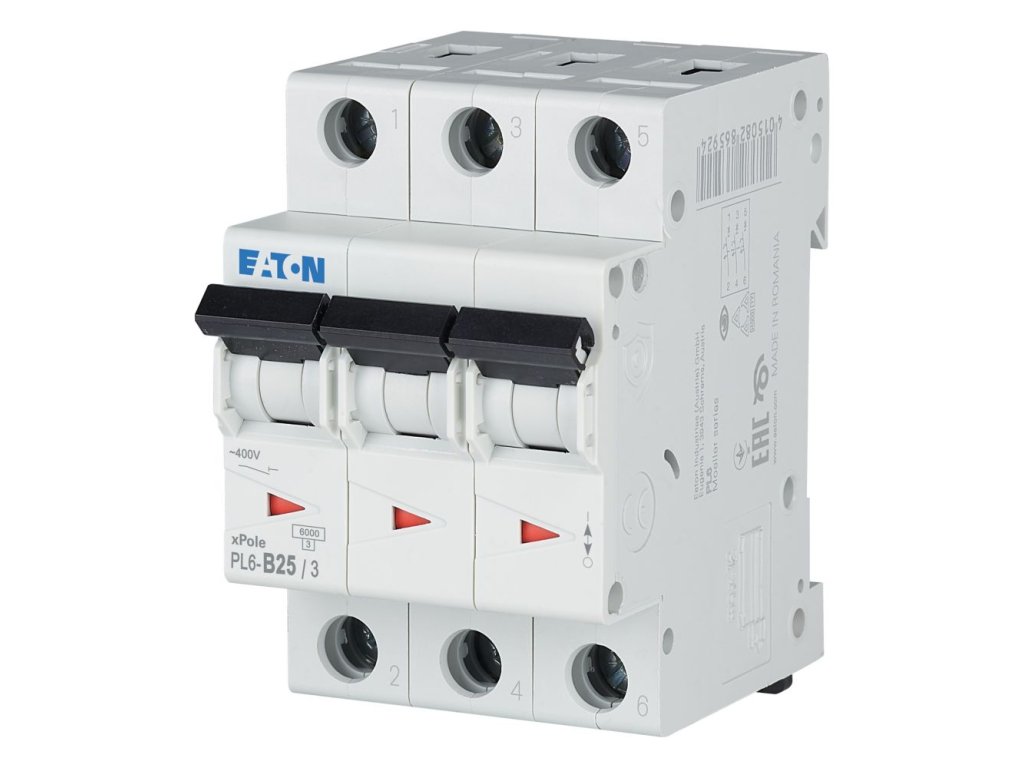

Istič Eaton PL6 (286591) - B25 / 3-pól, 6 kA
Kód: 286591
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6-B25/3 patrí medzi najdôležitejšie komponenty v bytových inštaláciách. Vďaka hodnote 25 A sa často využíva ako hlavný istič v podružných rozvádzačoch alebo priamo ako vstupný prvok pre byty a menšie objekty. Zabezpečuje spoľahlivú ochranu proti skratu a preťaženiu pre všetky tri fázy súčasne.
Rýchle parametre
- Istenie 25 A: Pre 3-fázový výkon do cca 17,2 kW.
- 3-pólový: Chráni a odpája fázy L1, L2, L3.
- Charakteristika B: Rýchla reakcia, vhodná pre hlavné prívody a odporové záťaže.
- Odolnosť 6 kA: Štandard pre domové inštalácie.
- Kvalita Eaton: Dlhá životnosť, jednoduchá montáž.
Použitie
Model B25/3 je univerzálnym "silovým" prvkom. Viac o hlavných ističoch a ich výbere nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Hlavný istič bytu: Ak je hodnota hlavného ističa pred elektromerom 25 A (a má char. B), tento istič v byte slúži ako hlavný vypínač a ochrana prívodu.
- Podružný rozvádzač: Istenie kábla do garáže, dielne alebo záhradného domčeka.
- Vykurovanie: Elektrokotly s výkonom do 15 kW.
- Ohrev vody: Výkonné 3-fázové prietokové ohrievače (15-18 kW).
Rýchly výber / Na čo si dať pozor:
- ✔ Kábel 6 mm2: Pre istenie 25 A je odporúčaný kábel s prierezom 6 mm2 (CYKY-J 5x6). V určitých prípadoch (uloženie, dĺžka) môže vyhovieť aj 4 mm2, ale 6 mm2 je stávka na istotu a budúcu rezervu. Kábel 2,5 mm2 je neprípustný!
- ✔ Selektivita: Ak tento istič použijete ako hlavný v byte, a na chodbe pred elektromerom je tiež B25, pri skrate môžu vypadnúť oba naraz. Pre lepšiu selektivitu by mal byť predradený istič silnejší (napr. 32 A), čo však závisí od distribučnej spoločnosti.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem ho použiť ako hlavný istič?
Áno, v bytových rozvádzačoch je to veľmi časté riešenie. Umožňuje jedným pohybom vypnúť celú inštaláciu (ak nemáte samostatný vypínač).
Je vhodný pre elektrokotol?
Áno, pre elektrokotly s výkonom do cca 15 kW je istič B25/3 ideálny. Pre výkonnejšie kotly (napr. 18 kW) by ste už potrebovali 32 A.
Môžem naň pripojiť zváračku?
Ak ide o 3-fázovú zváračku (CO2), charakteristika B môže pri zapnutí vyhadzovať. Zváračky často vyžadujú charakteristiku C. Pre invertorové zváračky s funkciou soft-start môže B25 stačiť.
Aký kábel potrebujem?
Odporúča sa kábel CYKY-J 5x6 mm2. Pri kratších trasách a dobrom uložení môže vyhovieť aj 4 mm2, ale 6 mm2 je štandard pre hlavné prívody tohto výkonu.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Môžem ho použiť pre 3-fázovú zásuvku?
Nie pre štandardnú 16 A zásuvku (tá musí mať max 16 A istič). Pre 32 A zásuvku je tento istič použiteľný (chráni ju, hoci nevyužijete jej plný potenciál 32 A), ale bežne sa k 32 A zásuvke dáva 25 A alebo 32 A istič.
Má možnosť uzamknutia?
Samotný istič nie, ale je možné dokúpiť zámok páčky (príslušenstvo Z-IS/SPE-1TE), ktorým sa dá istič uzamknúť vo vypnutej polohe (napr. pri servise).
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
