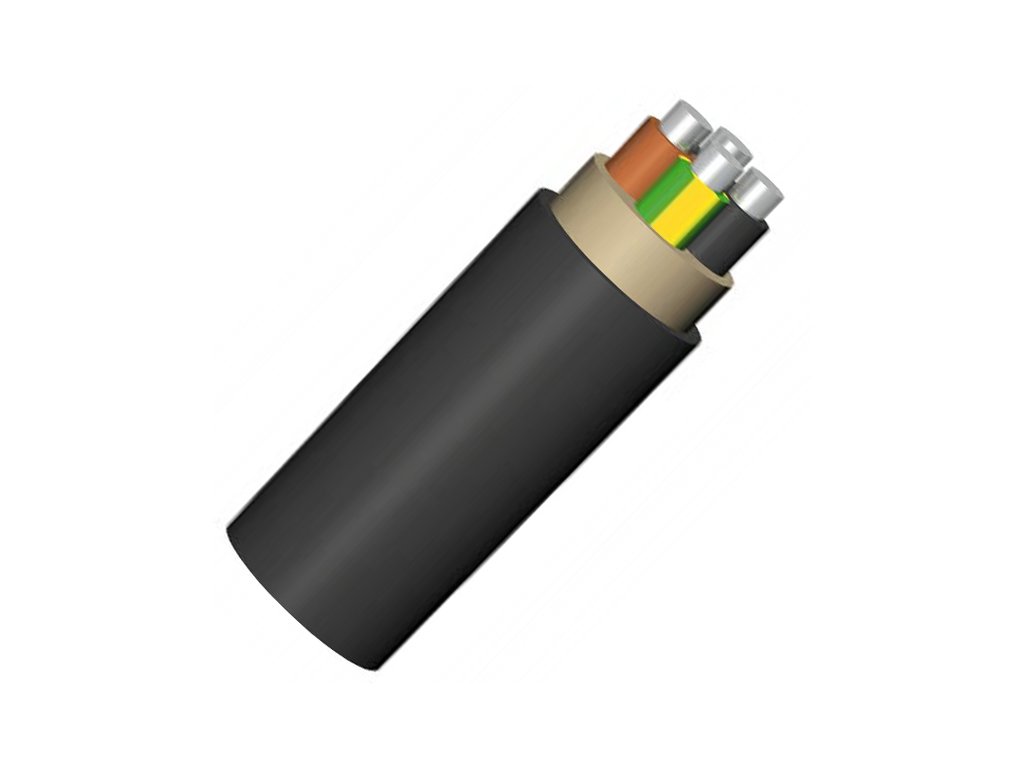

Kábel AYKY-J 4x25 (Hliník) – pre prípojky TN-C, metráž
Kód: AYKY-J 4X25 RE
Podrobný popis
Hľadáte ekonomickú alternatívu medeného kábla pre hlavný elektrický prívod? Hliníkový kábel AYKY-J 4x25 (označovaný aj 4Cx25) je určený presne na tento účel. Vďaka PVC plášťu je odolný voči UV žiareniu a je určený na pevné uloženie do zeme (v chráničke), káblových kanálov alebo na vzduch.
Kľúčové výhody a použitie
- Ekonomická alternatíva k medi: Z hľadiska prúdovej zaťažiteľnosti zodpovedá prierez 25 mm2 hliníka (Al) približne 16 mm2 medi (Cu). Tento kábel je teda priamou a cenovo výhodnejšou náhradou za kábel CYKY-J 4x16.
- Hlavné elektrické prípojky (Sieť TN-C): Prierez 25 mm2 (Al) spĺňa požiadavky normy (STN 33 2000-5-54) pre združený vodič PEN (minimálne 16mm2 Al). Je to štandardný kábel pre hlavný prívod od prípojkovej skrine (HDS) k hlavnému rozvádzaču (zapojenie 3P+PEN).
- Napájanie 400V motorov (3P+PE): Vhodný aj pre trojfázové motory a stroje, ktoré nevyžadujú neutrálny vodič.
- Istenie: Obvod sa istí trojpólovým ističom. Presnú hodnotu istenia (napr. 63A) musí vždy určiť projektant podľa spôsobu uloženia a dĺžky vedenia.
Technické detaily a inštalácia
Kábel má pevné hliníkové jadrá (RE, Tr. 1). Pri inštalácii odporúčame:
- Uloženie do zeme: Vždy používajte káblovú chráničku (Kopoflex) a nad ňu umiestnite výstražnú fóliu.
- PRO-TIP pre inštalatérov: Tento kábel má priemer cca 22-23 mm a je extrémne tuhý. Pre jeho ľahké vtiahnutie do chráničky a pre bezpečnú manipuláciu s bubnom odporúčame použiť profesionálne zaťahovacie perá a odvíjače (napr. RUNPOTEC).
DÔLEŽITÉ UPOZORNENIE: Použitie hliníkových káblov
Hliník (Al) sa nesmie spájať v bežných svorkách určených výhradne pre meď (Cu). Hrozí riziko oxidácie, vysokého prechodového odporu, prehrievania a následného požiaru.
- Na spájanie hliníkových káblov alebo na bezpečný prechod z hliníka (Al) na meď (Cu) MUSÍTE použiť špeciálne svorky certifikované pre Al/Cu.
Tento 4-žilový kábel nie je určený pre moderné 5-žilové rozvody (TN-S):
- Pre moderné 400V spotrebiče (varné dosky, sporáky), ktoré vyžadujú neutrálny vodič ("N"), musíte použiť 5-žilový medený kábel (napr. CYKY-J 5x16).
Kábel predávame na presnú metráž podľa vašej potreby.
Technická špecifikácia
| Základné parametre | |
|---|---|
| Označenie | AYKY-J |
| Počet žíl | 4 |
| Menovitý prierez vodiča | 25 mm2 |
| Materiál vodiča | Hliník (Al) |
| Kategória vodiča | Tr. 1 = jednodrôtové (RE) |
| Ochranný vodič | Áno (Verzia J, slúži ako PEN) |
| Izolácia žily | PVC |
| Materiál plášťa | PVC (UV stabilizovaný) |
| Farba plášťa | Čierna |
| Nepodporujúce horenie | podľa EN 60332-1-2 |
| Menovité napätie U0/U | 0,6 / 1 kV |
| Prevádzková teplota (pevné uloženie) | -30 °C až +70 °C |
| Vonkajší priemer (cca) | 22,4 mm |
| Minimálny polomer ohybu | cca 340 mm (15x priemer) |
| Hmotnosť (cca) | 820 kg/km |
Dodatočné parametre
| Kategória: | AYKY káble – hliníkové káble pre hlavné vedenia |
|---|---|
| Hmotnosť: | 0.82 kg |
