Kábel AYKYz-J 4x16 mm2, závesný, hliníkový, metráž
Kód: AYKYZ-J 4X16 REPodrobný popis
Zhrnutie
Kód AYKYZ-J 4X16 RE označuje vyhotovenie AYKYz-J.
Kábel je podľa technického listu NKT určený na vonkajšie vedenie vo vzduchu, zavesené pomocou nosného lana na stĺpy, predmety a zariadenia.
Trieda reakcie na oheň je Eca.
Hodí sa kábel pre Vás?
Ideálne použitie
- Použitie podľa technického listu NKT: na vonkajšie vedenie vo vzduchu, zavesené pomocou nosného lana na stĺpy, predmety a zariadenia.
Overte pred kúpou
- Výrobca: kábel dodávame od výrobcu NKT, Prakab alebo Prysmian podľa dostupnosti. Údaje na karte sú z technického listu NKT; vonkajší priemer a hmotnosť sa pri inom výrobcovi môžu mierne líšiť.
- Počet žíl a prierez: 4 × 16 mm² – porovnajte s projektom elektroinštalácie.
- Vonkajší priemer: 19 mm (informatívny) – porovnajte s priemerom trubky alebo prechodu.
- Rozsah teplôt pri prevádzke: −35 až 70 °C – porovnajte s prostredím, v ktorom bude kábel uložený.
- Hmotnosť: 691 kg/km (informatívna) – prepočítajte na objednávanú dĺžku.
Na čo si dať pozor pri výbere?
V technickom liste výrobca uvádza (v origináli „Instalace tohoto výrobku smí provádět pouze osoby s elektrotechnickou kvalifikací. Výrobek je vyvinut podle platných norem. Instalace musí být provedena v souladu s právě platnými předpisy.“): „Inštaláciu tohto výrobku smú vykonávať len osoby s elektrotechnickou kvalifikáciou. Výrobok je vyvinutý podľa platných noriem. Inštalácia musí byť vykonaná v súlade s práve platnými predpismi.“
Kábel má podľa technického listu NKT menovité napätie 0,6/1 kV a skúšobné napätie 4 kV (AC).
Polomer ohybu kábla je podľa technického listu NKT najmenej 222 mm.
Pri kladení a manipulácii je podľa technického listu NKT najnižšia teplota −5 °C, pri skladovaní −35 °C.
Označenie AYKYZ-J 4X16 RE obsahuje písmeno J.
Odborné vysvetlenie Elmit: Písmeno J v označení kábla znamená, že kábel obsahuje zeleno-žltý ochranný vodič.
Hlavné vlastnosti a použitie
Hliníkové jadro
Jadro kábla je hliníkové, plné kruhové (trieda 1).

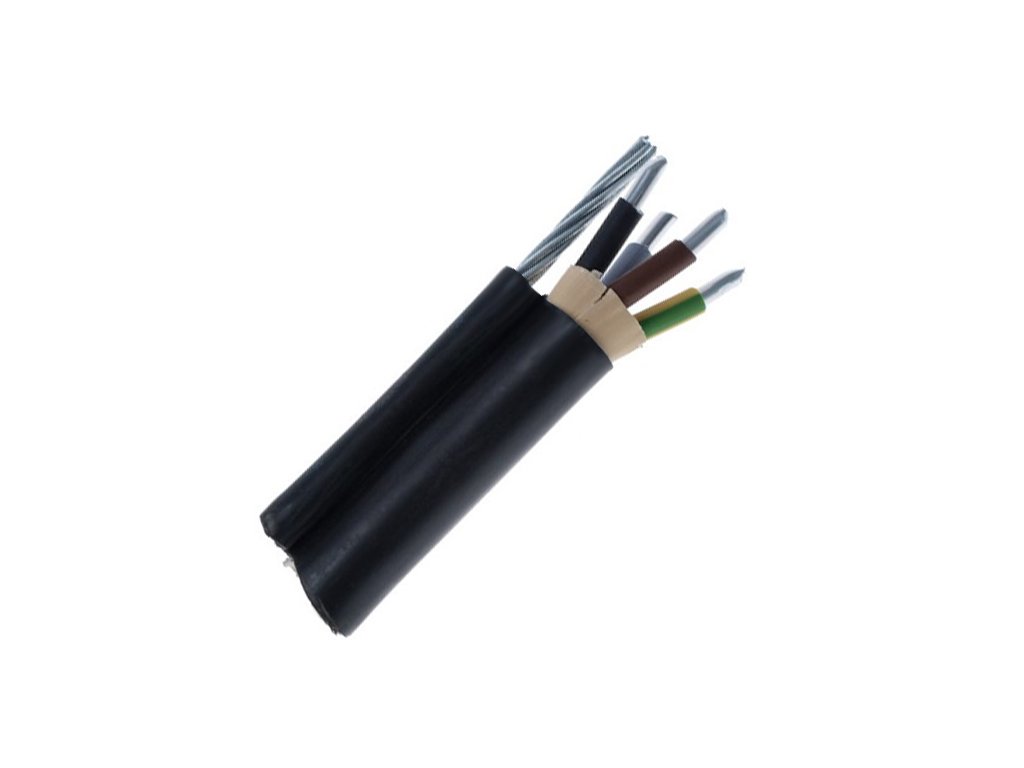

Konštrukcia kábla
Konštrukciu kábla tvoria podľa technického listu NKT PVC izolácia, extrudovaný výplňový obal, nosné oceľové lano s priemerom 5,6 mm, PVC vonkajší plášť.
Farby žíl
Farby izolácie žíl sú podľa technického listu NKT v súlade s HD 308 S2.
Teplota jadra
Teplota jadra je podľa technického listu NKT najviac 70 °C, pri skrate najviac 160 °C.
Norma výrobku
Norma výrobku je podľa technického listu NKT TP-KK-020/96.
Odpor jadra
Odpor jadra je podľa technického listu NKT najviac 1,91 Ω/km (pri 20 °C).
Certifikát a zhoda
Kábel má certifikát EZÚ; NKT uvádza zhodu s RoHS a REACH a vyhlásenie CE.
Technické parametre
Identita výrobku
| Značka | NKT |
|---|---|
| Označenie výrobcu | 1-AYKYz |
| Druh produktu | Kábel |
Žily a jadro
| Počet žíl | 4 |
|---|---|
| Prierez žily | 16 mm² |
| Jadro | hliníkové, plné kruhové (trieda 1) |
| Konštrukcia | PVC izolácia, extrudovaný výplňový obal, nosné oceľové lano s priemerom 5,6 mm, PVC vonkajší plášť |
| Farba plášťa | čierna (plášť) |
Elektrické údaje
| Menovité napätie Uo/U | 0,6/1 kV |
|---|---|
| Skúšobné napätie | 4 kV (AC) |
| Odpor jadra | najviac 1,91 Ω/km (pri 20 °C) |
Rozmery a hmotnosť
| Vonkajší priemer | 19 mm (informatívny) |
|---|---|
| Priemer jadra | 4,4 mm |
| Polomer ohybu | najmenej 222 mm |
| Hmotnosť | 691 kg/km (informatívna) |
Teploty
| Teplota jadra | najviac 70 °C |
|---|---|
| Teplota jadra pri skrate | najviac 160 °C |
| Rozsah teplôt pri prevádzke | −35 až 70 °C |
| Najnižšia teplota kladenia a manipulácie | −5 °C |
| Najnižšia teplota skladovania | −35 °C |
Horľavosť, norma a balenie
| Trieda reakcie na oheň | Eca |
|---|---|
| UV stabilita | áno |
| Norma výrobku | TP-KK-020/96 |
| Certifikát | EZÚ |
| Zhoda | RoHS áno, REACH áno, vyhlásenie CE áno |
| Balenie | bubon |
Časté otázky ku káblu AYKYz-J 4 × 16 mm²
Čo je kábel AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE)?
Na čo sa kábel AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE) používa?
Koľko žíl a aký prierez má kábel AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE)?
Aký vonkajší priemer má kábel AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE)?
Aký je najmenší dovolený polomer ohybu kábla AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE)?
Z akých materiálov je kábel AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE)?
Aký odpor jadra a aké skúšobné napätie uvádza technický list NKT pre kábel AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE)?
Pri akých teplotách sa kábel AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE) používa, kladie a skladuje?
Ako sa kábel AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE) dodáva?
Čo požaduje technický list NKT pri inštalácii kábla AYKYz-J 4 × 16 mm² (kód AYKYZ-J 4X16 RE)?
Zdroje údajov
- NKT – technický list 1-AYKYz, česky (nkt.widen.net), CTL00044 revízia 1 – stiahnuté 12. 11. 2026 (sha256 91c211a23b61), strany 1, 2 (čítané 12. 11. 2026)
- potvrdenie garanta – František Mikloš, revízny technik EZ/E/A/E2, odborný garant obsahu ELMIT: dodávka kábla AYKYz od výrobcu NKT, Prakab alebo Prysmian podľa dostupnosti (ako AYKY – 402 (3)), schválené – karta aykyz-2026-11-12 (U-180, 13. 11. 2026), strany celý dokument (karta aykyz-2026-11-12; ako AYKY 402 (3)) (čítané 12. 11. 2026)
- Odborné vysvetlenie: EX22 (schválené 19. 10. 2026)
Dodatočné parametre
| Kategória: | AYKY káble – hliníkové káble pre hlavné vedenia |
|---|---|
| Hmotnosť: | 0.72 kg |
