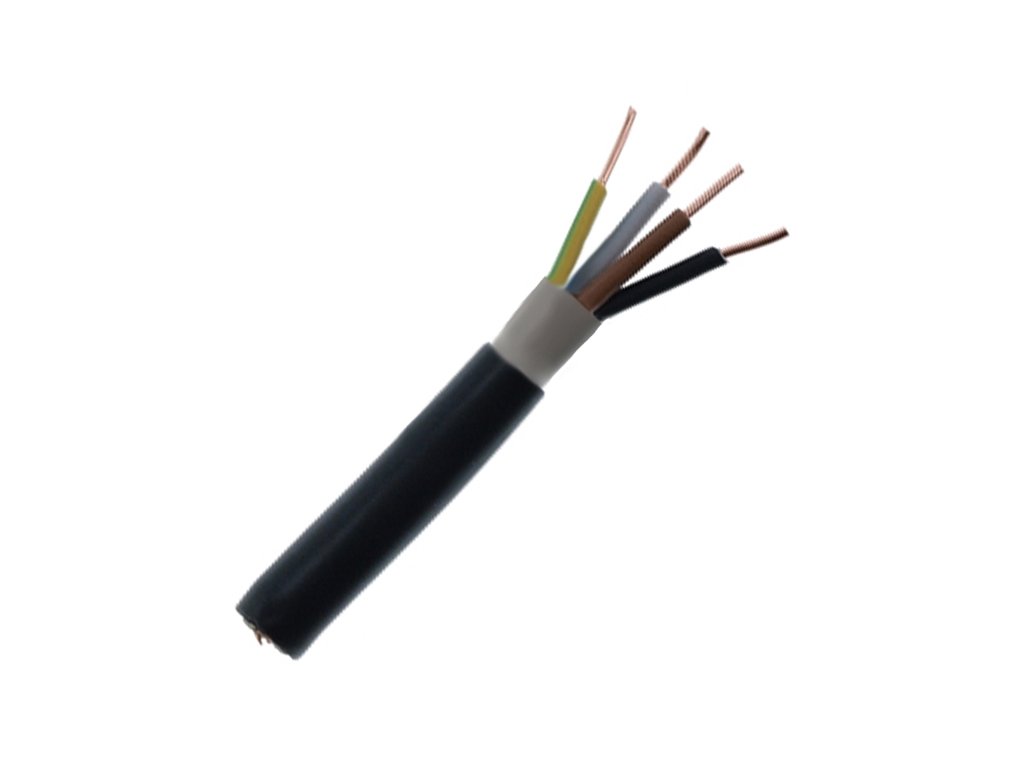

Kábel CYKY-J 4x6 mm2 medený PVC čierny - 4-žilový prívod k 3-fázovým motorom (metráž)
Kód: CYKY-J 4X6
Podrobný popis
👷 Expertný verdikt: Kábel CYKY-J 4x6 mm2 je silový inštalačný kábel určený pre pripojenie výkonnejších 3-fázových zariadení bez potreby neutrálneho vodiča. Zabezpečuje bezpečný prívod pre pevné uloženie v inštaláciách s vyšším prúdovým zaťažením. Pre koho: Vhodný pre inštalatérov pri montáži priemyselnej techniky, čerpadiel alebo kompresorov. Kde: Pod omietkou, na káblových roštoch alebo v zemi s využitím chráničky. Pozor: PROFI TIP: Tento kábel typicky neobsahuje modrý (N) vodič, pred inštaláciou vždy overte vnútornú logiku pripájaného prístroja.
Kľúčové vlastnosti
- ✔ Plné medené jadro (RE): Hrúbka 6 mm2 zabezpečuje nízke tepelné straty a zvládne vyššiu prúdovú záťaž, no stále umožňuje primerané tvarovanie drôtu v ohyboch rozvádzača.
- ✔ Robustná PVC izolácia: Vonkajší čierny plášť nepodporuje horenie a preukazuje výbornú stabilitu parametrov voči vonkajším vplyvom a UV žiareniu.
- ✔ Univerzálne určenie: Dizajnované výlučne pre pevné inštalácie, s možnosťou uloženia na vzduchu, v betóne či v zemi (v adekvátnej chráničke).
Použitie v praxi
- Prívod pre 3-fázové asynchrónne elektromotory bez elektronickej výbavy vyžadujúcej 230 V voči nule.
- Hlavné prívody od domového rozvádzača do podružnej rozvodnice (dielňa, garáž) v starších inštaláciách alebo špecifických sústavách.
- Napájanie asymetricky zaťažených technológií, pri ktorých je vo výrobnom predpise výslovne povolený kábel typu 3P+PE.
★ Rýchly výber / Na čo si dať pozor
- Výbava žíl: Písmeno J jednoznačne značí prítomnosť žlto-zeleného ochranného vodiča. Žily sú hnedá, čierna, sivá a žlto-zelená.
- Do výkopu: Ak vediete kábel v exteriéri cez zem, je nevyhnutné uložiť ho do pieskového lôžka alebo ho chrániť použitím správnej inštalačnej rúry (napr. chránička KOPOFLEX 40).
- Ukončovanie: Drôty tohto prierezu (RE - plné) nie sú určené pre tenkostenné lisovacie dutinky a upínajú sa napriamo do príslušných svoriek s predpísaným momentom utiahnutia.
Najčastejšie chyby pri výbere
- ✘ Výber tohto kábla na prívod k novým 5-kolíkovým zásuvkám alebo indukčným varným doskám. Tieto zariadenia potrebujú prítomnosť N vodiča a tým pádom 5-žilový variant.
- ✘ Prekročenie mechanických limitov ohybu. Ohýbanie hrubého kábla v ostrom uhle môže natrvalo poškodiť nielen izoláciu samotných žíl, ale aj vrchný plášť.
- ✘ Nesprávne dimenzované istenie vzhľadom na prierez 6 mm2, prípadne zanedbanie výpočtu úbytku napätia pri veľmi dlhých trasách.
Ako overiť kompatibilitu pred objednávkou
- V technickej špecifikácii vášho stroja si overte, či schéma hovorí o pripojení bez modrého vodiča. Ak je N vodič potrebný, budete potrebovať kábel CYKY-J 5x6.
- Uistite sa, že svorkovnice na spotrebiči zvládnu bezpečne upnúť plný vodič s prierezom 6 mm2.
- Pri plánovaní do podlahy nezabudnite na rezervu dĺžky v ohyboch káblových trás.
Kedy je to správna voľba
- ✔ Áno, ak budujete prívod pre 3-fázové stroje v dielni (čerpadlá, cirkuláre) za predpokladu, že zariadenie je schválené na prevádzku bez N vodiča.
- ✔ Áno, pre fixné prepojenie menšieho podružného rozvádzača s obmedzeným využitím fáz v sieti typu TN-C.
Kedy radšej zvoliť iné riešenie:
- ✘ Nie, ak plánujete univerzálnu 5-pólovú priemyselnú 400V zásuvku. Tá nevyhnutne vyžaduje pripojenie všetkých 5 žíl.
- ✘ Nie, ak ťaháte kábel na pohyblivých súčiastkach alebo v ohybných vlečných reťaziach (tam patria flexibilné lankové káble s gumenou izoláciou).
Výhody v praxi
- ✔ Jadro je tuhé, vďaka čomu po vytvarovaní výborne drží tvar a uľahčuje estetické i bezpečné usporiadanie káblových trás v rozvádzači.
- ✔ Odolný PVC obal dokáže odolávať nepriaznivým podmienkam na stavbe a starnutiu po celé desaťročia.
Technické parametre
Kompatibilita a montáž
- Plášť kábla sa nesmie ohýbať v extrémnych uhloch; minimálny polomer ohybu určujú normy pre inštalačné káble (typicky 6-násobok priemeru).
- Pri inštalácii do žľabu zabezpečte dostatočné odvetrávanie a priestor na odvod stratového tepla.
- Pred zasunutím pevného vodiča do prístroja ho jemne očistite a overte, že nie je nežiaduco natrhnutý na povrchu izolovanej časti po odblankovaní.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je možné tento kábel uložiť priamo do zeme bez rúrky?
Áno, konštrukcia vrchného plášťa to umožňuje, ak je kábel uložený v predpísanom pieskovom lôžku. V praxi sa však dôrazne odporúča natiahnuť ho do adekvátnej ochrannej rúrky, ktorá zásadne znižuje riziko mechanického poškodenia pri neskorších výkopových prácach.
Môžem ho použiť vo vonkajšom prostredí priamo na slnku?
Áno, čierny PVC plášť káblov CYKY je stabilizovaný a dokáže odolávať UV žiareniu aj vonkajším poveternostným vplyvom. Samozrejme, mechanická ochrana formou žľabu alebo trubky predlžuje jeho spoľahlivosť.
Čo znamená označenie "J" v názve CYKY-J?
Písmeno J jednoznačne definuje, že jednou z farebných žíl tohto inštalačného kábla je žlto-zelený ochranný vodič (PE). Slúži na zabezpečenie ochrany pred nebezpečným dotykom.
Dá sa kábel 4x6 použiť na pripojenie bežnej varnej dosky do kuchyne?
Vo väčšine prípadov nie. Moderné indukčné a elektrické varné panely vo vnútri používajú 230V obvody, a preto vyžadujú prítomnosť modrého pracovného vodiča. Tento 4-žilový kábel ho nemá, správnou voľbou býva 5-žilový variant.
Aké istenie zvoliť pre prierez 6 mm2?
Prierez 6 mm2 zvládne vysoké prúdové záťaže, no presná hodnota istenia musí zodpovedať návrhu podľa relevantných noriem. Do úvahy je nutné zobrať presný spôsob uloženia trasy (vo vzduchu, v murive) a dĺžku vedenia.
Sú na ukončenie tohto kábla vhodné štandardné lisovacie dutinky?
Nie, pre masívne drôtené jadrá (kategória RE) sa dutinky nepoužívajú, tie sú určené iba pre flexibilné lanká. Vodiče z kábla CYKY sa zapájajú výlučne pod vhodné skrutkové svorky alebo do adekvátnych bezskrutkových radových svoriek.
Čo znamená, keď sa pri kábli uvádza "bezhalogénový" a spĺňa to tento kábel?
Bezhalogénový kábel pri horení neuvoľňuje toxické a korozívne plyny, čo je dôležité napr. v nemocniciach. Kábel CYKY nie je bezhalogénový, na tieto účely sa využíva odlišný typ označovaný ako N2XH.
Dodatočné parametre
| Kategória: | CYKY káble – medené káble pre pevnú inštaláciu |
|---|---|
| Hmotnosť: | 0.4 kg |
