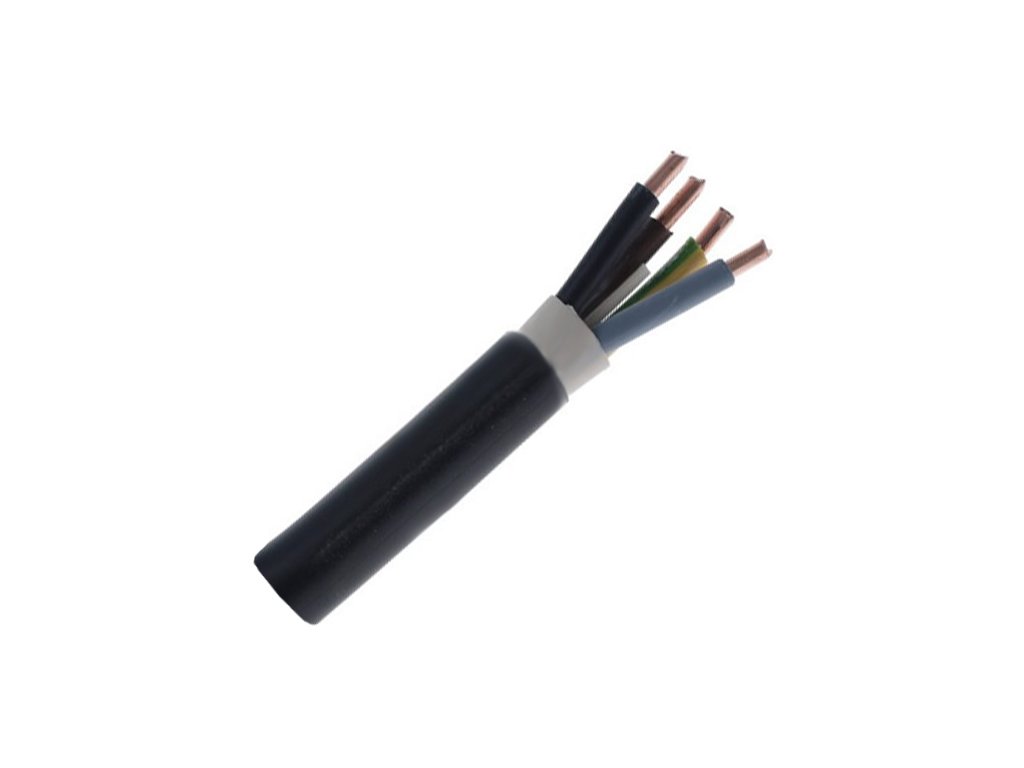

Kábel CYKY-J 5x10 mm2, medený, metráž
Kód: CYKY-J 5X10 RE
Podrobný popis
Zhrnutie
Písmeno J v označení znamená, že kábel má zelenožltú žilu pre ochranný vodič; kábel s písmenom O zelenožltú žilu nemá.
Kábel je podľa technického listu NKT určený na inštaláciu priamo pod omietku, do bytových jadier a na ukladanie do rúrok a líšt.
Trieda reakcie na oheň je Eca.
Hodí sa kábel pre Vás?
Ideálne použitie
- Použitie podľa technického listu NKT: na inštaláciu priamo pod omietku, do bytových jadier a na ukladanie do rúrok a líšt.
- Vhodné aj: na pevné uloženie vo vnútorných a vonkajších priestoroch, v zemi, v betóne.
Overte pred kúpou
- Výrobca: kábel dodávame od výrobcu NKT, Prakab alebo Prysmian podľa dostupnosti. Údaje na karte sú z technického listu NKT; vonkajší priemer a hmotnosť sa pri inom výrobcovi môžu mierne líšiť.
- Počet žíl a prierez: 5 × 10 mm² – porovnajte s projektom elektroinštalácie.
- Vonkajší priemer: 16,7 mm (informatívny) – porovnajte s priemerom trubky alebo prechodu.
- Rozsah teplôt pri prevádzke: −40 až 70 °C – porovnajte s prostredím, v ktorom bude kábel uložený.
- Hmotnosť: 686 kg/km (informatívna) – prepočítajte na objednávanú dĺžku.
Na čo si dať pozor pri výbere?
V technickom liste výrobca uvádza (v origináli „Instalace tohoto výrobku smí provádět pouze osoby s elektrotechnickou kvalifikací. Výrobek je vyvinut podle platných norem. Instalace musí být provedena v souladu s právě platnými předpisy.“): „Inštaláciu tohto výrobku smú vykonávať len osoby s elektrotechnickou kvalifikáciou. Výrobok je vyvinutý podľa platných noriem. Inštalácia musí byť vykonaná v súlade s práve platnými predpismi.“
Kábel má podľa technického listu NKT menovité napätie 0,45/0,75 kV a skúšobné napätie 4 kV (AC).
Odborné vysvetlenie Elmit: Menovité napätie 0,45/0,75 kV, ktoré uvádza výrobca, je ten istý údaj ako 450/750 V – kilovolt je 1 000 voltov.
Polomer ohybu kábla je podľa technického listu NKT najmenej 100,2 mm.
Pri kladení a manipulácii je podľa technického listu NKT najnižšia teplota −5 °C, pri skladovaní −40 °C.
Označenie CYKY-J 5X10 RE obsahuje písmeno J.
Odborné vysvetlenie Elmit: Písmeno J v označení kábla znamená, že kábel obsahuje zeleno-žltý ochranný vodič.
Hlavné vlastnosti a použitie
Medené jadro
Jadro kábla je medené, plné kruhové (trieda 1).
Konštrukcia kábla
Konštrukciu kábla tvoria podľa technického listu NKT PVC izolácia, výplňový obal, PVC plášť.
Farby žíl
Farby izolácie žíl sú podľa technického listu NKT v súlade s HD 308 S2.
Teplota jadra
Teplota jadra je podľa technického listu NKT najviac 70 °C, pri skrate najviac 160 °C.
Norma výrobku
Norma výrobku je podľa technického listu NKT PN-NKT-061-00.
Odpor jadra
Odpor jadra je podľa technického listu NKT najviac 1,88 Ω/km (pri 20 °C).
Certifikát a zhoda
Kábel má certifikát EZÚ; NKT uvádza zhodu s RoHS a REACH a vyhlásenie CE.
Technické parametre
Identita výrobku
| Značka | NKT |
|---|---|
| Označenie výrobcu (originál) | NKT instal CYKY |
| Druh produktu | Kábel |
Žily a jadro
| Počet žíl | 5 |
|---|---|
| Prierez žily | 10 mm² |
| Jadro | medené, plné kruhové (trieda 1) |
| Konštrukcia | PVC izolácia, výplňový obal, PVC plášť |
| Farba plášťa | čierna (plášť) |
Elektrické údaje
| Menovité napätie Uo/U | 0,45/0,75 kV |
|---|---|
| Skúšobné napätie | 4 kV (AC) |
| Odpor jadra | najviac 1,88 Ω/km (pri 20 °C) |
Rozmery a hmotnosť
| Vonkajší priemer | 16,7 mm (informatívny) |
|---|---|
| Priemer jadra | 3,5 mm |
| Polomer ohybu | najmenej 100,2 mm |
| Hmotnosť | 686 kg/km (informatívna) |
Teploty
| Teplota jadra | najviac 70 °C |
|---|---|
| Teplota jadra pri skrate | najviac 160 °C |
| Rozsah teplôt pri prevádzke | −40 až 70 °C |
| Najnižšia teplota kladenia a manipulácie | −5 °C |
| Najnižšia teplota skladovania | −40 °C |
Horľavosť, norma a balenie
| Trieda reakcie na oheň | Eca |
|---|---|
| UV stabilita | áno |
| Norma výrobku | PN-NKT-061-00 |
| Certifikát | EZÚ |
| Zhoda | RoHS áno, REACH áno, vyhlásenie CE áno |
| Balenie | bubon alebo kruh |
Časté otázky ku káblu CYKY-J 5 × 10 mm²
Aký je rozdiel medzi CYKY-J a CYKY-O pri kábli CYKY-J 5 × 10 mm²?
Čo je kábel CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE)?
Na čo sa kábel CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE) používa?
Koľko žíl a aký prierez má kábel CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE)?
Aký vonkajší priemer má kábel CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE)?
Aký je najmenší dovolený polomer ohybu kábla CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE)?
Z akých materiálov je kábel CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE)?
Aký odpor jadra a aké skúšobné napätie uvádza technický list NKT pre kábel CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE)?
Pri akých teplotách sa kábel CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE) používa, kladie a skladuje?
Ako sa kábel CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE) dodáva?
Čo požaduje technický list NKT pri inštalácii kábla CYKY-J 5 × 10 mm² (kód CYKY-J 5X10 RE)?
Zdroje údajov
- NKT – technický list NKT instal CYKY, česky (nkt.widen.net), verzia CTL00041 revízia 3, strany 1 – 2 podľa poradia v PDF (čítané 19. 10. 2026)
- potvrdenie garanta – František Mikloš, revízny technik EZ/E/A/E2, odborný garant obsahu ELMIT: dodávka kábla CYKY a CYKYLo od výrobcu NKT, Prakab alebo Prysmian podľa dostupnosti, potvrdené 5. 11. 2026 (rozhodnutie 397 (3)), strany celý dokument (rozhodnutie 397 (3)) (čítané 19. 10. 2026)
- potvrdenie garanta – František Mikloš, revízny technik EZ/E/A/E2, odborný garant obsahu ELMIT: význam písmen J a O v označení kábla CYKY a CYKYLo; balenie kódov „- 100M“ kruh 100 m, potvrdené 4. 11. 2026 (rozhodnutie 391 (2), (4)), strany celý dokument (rozhodnutie 391 (2)) (čítané 19. 10. 2026)
- Odborné vysvetlenie: EX22 (schválené 19. 10. 2026)
- Odborné vysvetlenie: EX53 (schválené 20. 10. 2026)
