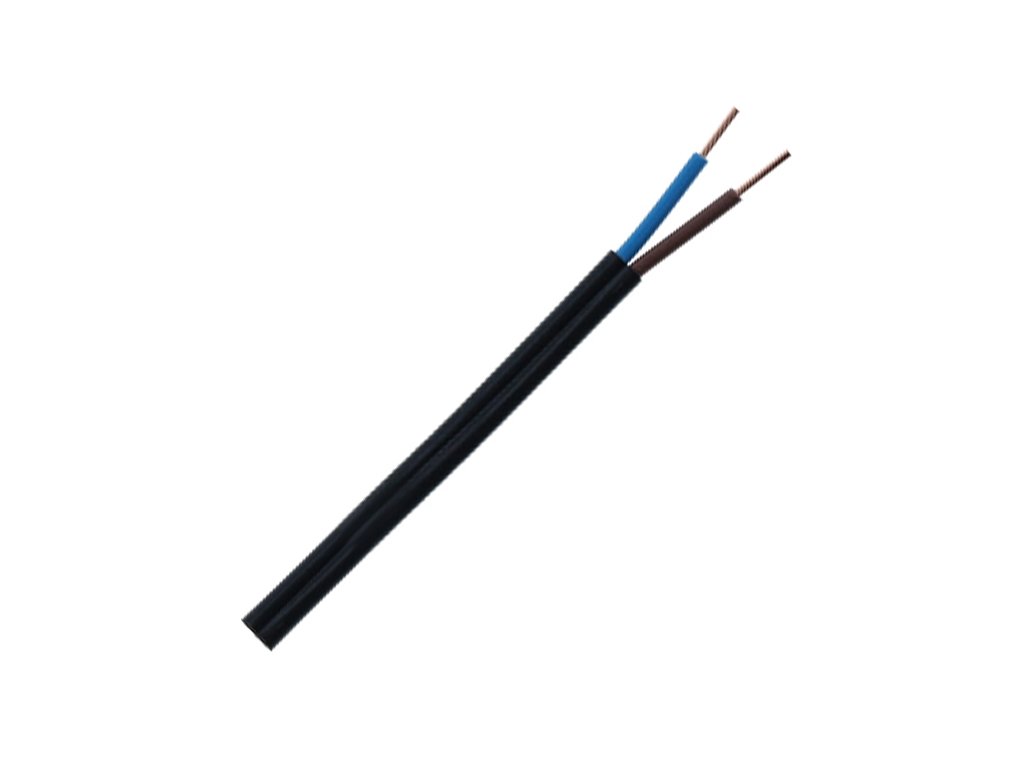

Kábel CYKYLo-O 2x1,5 (plochý, bez ochranného vodiča) – čierny PVC, metráž
Kód: CYKYLO-O 2X1-5
Podrobný popis
Kábel CYKYLo-O 2×1,5 (označovaný aj 2Cx1,5) je špeciálny plochý medený kábel určený výhradne pre inštalácie, kde nie je vyžadovaný ochranný vodič. Vďaka svojmu plochému profilu je ideálny na skryté inštalácie (napr. pod omietku, do líšt), kde je málo miesta.
Kľúčové vlastnosti a špecifické použitie
- Verzia „O“ (bez ochranného vodiča): Toto je kľúčová vlastnosť. Kábel obsahuje iba 2 vodiče (typicky hnedý a modrý) a neobsahuje zeleno-žltý ochranný vodič (PE).
- Použitie: Výhradne pre špeciálne ovládacie obvody, signalizáciu alebo pri rekonštrukciách starých 2-vodičových rozvodov (sústava TN-C)—vždy len po konzultácii s kvalifikovaným elektrikárom. Vhodný aj pre spotrebiče triedy II (dvojitá izolácia; symbol: štvorec v štvorci).
- Minimálne nároky na priestor: Plochý profil je ideálny na inštaláciu priamo pod omietku alebo do soklových líšt.
- Istenie: Pri použití na povolené obvody (napr. ovládacie) sa istí ističom 10 A s charakteristikou B alebo nižším—podľa projektu.
Technické detaily a inštalácia
Kábel má pevné medené jadrá (drôt). Je určený pre pevné uloženie. Pri inštalácii odporúčame:
- Uloženie na povrch (lišty): Pre čistú inštaláciu na stenu (bez sekania) je ideálny na vloženie do elektroinštalačných líšt.
- Uloženie do zeme (odborný postup): Plochý typ sa do zeme všeobecne neodporúča; ak je to nevyhnutné, musí byť v pieskovom lôžku a v káblovej chráničke (Kopoflex). Do výkopu, približne 20–30 cm nad chráničku, umiestnite výstražnú fóliu.
- PRO-TIP (spájanie): Pre rýchle a bezpečné spájanie v krabiciach použite bezskrutkové svorky WAGO (napr. séria 2273 alebo 221)—podľa prierezu a typu spojovanej inštalácie.
BEZPEČNOSTNÉ UPOZORNENIE: Kedy tento kábel NEPOUŽIŤ
Tento kábel (CYKYLo-O) nesmie byť použitý na štandardné 230 V svetelné ani zásuvkové obvody v moderných inštaláciách (sieť TN-S), pretože mu chýba nevyhnutný ochranný zeleno-žltý vodič (PE). Pripojenie spotrebiča triedy I (s kovovým krytom) je životu nebezpečné!
- Pre bežné svetelné obvody (vyžadujú 3 vodiče) použite plochý kábel CYKYLo-J 3×1,5.
- Pre bežné zásuvkové obvody použite kábel CYKY-J 3×2,5.
Nie ste si istí? Overte si to v našich Expertných kalkulačkách.
Kábel predávame na presnú metráž podľa vašej potreby.
Najčastejšie otázky (FAQ)
1. Prečo tento kábel nemá zeleno-žltý (ochranný) vodič?
Tento kábel je typu „O“, t. j. bez ochranného vodiča. Je určený len pre aplikácie, kde sa ochranný vodič nevyžaduje (napr. niektoré ovládacie obvody) alebo sa rieši iným spôsobom (rekonštrukcia TN-C)—vždy podľa projektu a platných noriem.
2. Môžem ho použiť na pripojenie bežnej lampy alebo zásuvky?
Nie, v žiadnom prípade! Moderné inštalácie (TN-S) a spotrebiče triedy I vyžadujú 3 vodiče. Pre svetlá použite CYKYLo-J 3×1,5 a pre zásuvky CYKY-J 3×2,5.
3. Na čo je teda tento kábel reálne určený?
Na ovládacie a signalizačné obvody alebo pripojenie spotrebičov triedy II (dvojitá izolácia; symbol: štvorec v štvorci), kde sa ochranný vodič nevyžaduje. O vhodnosti vždy rozhoduje projektant/elektrikár.
Technická špecifikácia
| Základné parametre | |
|---|---|
| Typ kábla | Silový kábel, plochý |
| Označenie | CYKYLo-O |
| Počet žíl | 2 |
| Menovitý prierez vodiča | 1,5 mm2 |
| Materiál vodiča | Meď (Cu) |
| Kategória vodiča | Tr. 1 = jednodrôtové |
| Ochranný vodič | Nie |
| Izolácia žily | PVC |
| Materiál plášťa | PVC |
| Profil | Plochý (určený najmä do interiéru) |
| Nepodporujúce horenie | podľa EN 60332-1-2 |
| Menovité napätie U0/U | 450 / 750 V |
| Prevádzková teplota (pevné uloženie) | -30 °C až +70 °C |
Dodatočné parametre
| Kategória: | CYKY káble – medené káble pre pevnú inštaláciu |
|---|---|
| Hmotnosť: | 0.052 kg |
