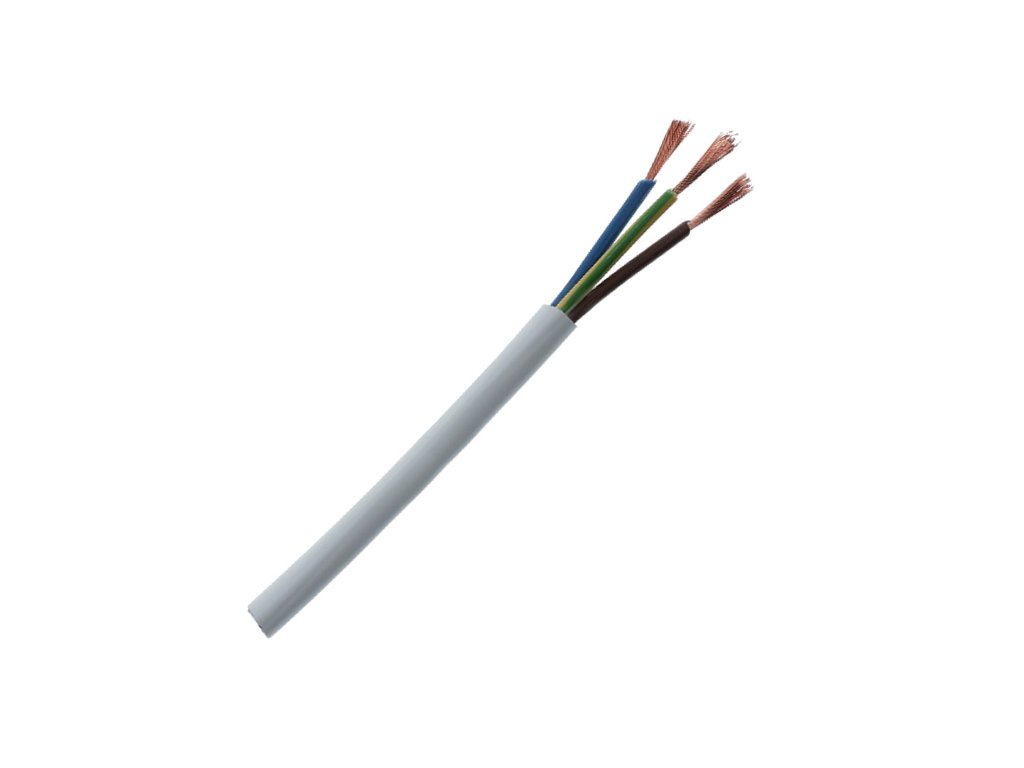

Ohybný PVC kábel H05VV-F 3G1,0 mm2 (CYSY), biely – Metráž
Kód: H05VV-F 3G 1-0
Podrobný popis
Expertný verdikt: Ohybný plastový kábel H05VV-F (CYSY) s prierezom 3G1,0 mm² predstavuje vynikajúci kompromis medzi tenkými káblami (0,75 mm²) a robustnými hrubými prívodmi (1,5 mm²). Vďaka prierezu jadra 1 mm² spoľahlivo zvládne prúdové zaťaženie až do 10 A (príkon cca 2 300 W), no zároveň si zachováva elegantný a pomerne tenký profil (cca 6,5 mm v priemere). Nakoľko disponuje ochranným (PE) vodičom, je vhodný a bezpečný aj pre spotrebiče v Triede ochrany I (s kovovými krytmi, ktoré sa musia uzemniť). Biela PVC izolácia dokonale ladí s domácim alebo kancelárskym prostredím. Upozorňujeme však, že PVC pri nízkych teplotách stráca flexibilitu a tvrdne, preto kábel nepatrí do exteriéru či mrazivých priestorov.
Kľúčové vlastnosti
- ✔ Trojžilová konštrukcia (3G): Kábel obsahuje fázový (hnedý), neutrálny (modrý) a ochranný PE vodič (zeleno-žltý), spĺňajúci prísne bezpečnostné požiadavky na uzemnenie prístrojov.
- ✔ Optimálna záťaž do 10 A: Prierez 1,0 mm² umožňuje napájanie stredne silných spotrebičov, čo ho odlišuje od najslabších "zvoncoviek" (0,75 mm²).
- ✔ Výborná flexibilita v interiéri: Jemne lanované medené jadro (trieda 5) zabezpečuje skvelú ohybnosť kábla pri bežnej izbovej teplote nad +5 °C.
- ✔ Estetický vzhľad: Čistý biely PVC plášť pôsobí v obytných a kancelárskych priestoroch mimoriadne elegantne a nevtieravo.
Použitie v elektrotechnickej praxi
- Výroba alebo výmena flexibilných sieťových prívodov pre bežné domáce spotrebiče (kuchynské roboty, vysávače s nižším výkonom, domáca elektronika).
- Zapájanie interiérových lustrov a stolných lámp, ktorých kovové šasi si vyžaduje bezpečné spojenie s ochranným vodičom.
- Príprava kancelárskych predlžovacích prívodov, tzv. "psov", určených na napájanie PC zostáv, monitorov a ľahkej výpočtovej techniky.
★ Rýchly výber / Na čo si dať pozor
- Ochranný vodič (PE) a vidlice: Pri výrobe prívodov pamätajte, že tento kábel obsahuje uzemnenie. Patrí teda do klasickej 3-pólovej zástrčky s uzemňovacím kontaktom (kolíkom alebo zdierkou), a nie do plochej 2-pólovej "euro" vidlice.
- Neprekračujte výkonové limity (10 A): Prierez 1,0 mm² je technologicky hraničný. Kábel je určený do odberu cca 10 A (2 300 W). Na trvalé napájanie veľkých elektrických krbov, rýchlovarných kanvíc s príkonom 3 000 W či výkonných stavebných strojov (ktoré vyžadujú 16 A), musíte bezpodmienečne zvoliť kábel 3G1,5.
- Teplotné obmedzenia PVC materiálu: PVC plášť pri teplotách klesajúcich pod +5 °C výrazne tvrdne. Kábel je určený do interiéru, v mraze pri vonkajšej manipulácii hrozí prasknutie izolácie.
Najčastejšie inštalačné chyby
- ✘ Zámena fázového a ochranného vodiča: Nikdy nezamieňajte zapojenie vodičov. Zeleno-žltý ochranný vodič (PE) slúži prísne na bezpečnosť a uzemnenie kostry. Na pracovný obvod pod prúdom slúžia výhradne hnedý (fázový) a modrý (neutrálny) vodič.
- ✘ Pripájanie lankových vodičov bez dutiniek: Lankové jadro sa nesmie vo svorkovnici spotrebiča priťahovať skrutkou napriamo. Rotácia skrutky by lanká roztrhala a vznikol by zlý, iskriaci spoj. Na koniec sa musí nalisovať elektrotechnická káblová dutinka.
- ✘ Ukladanie pevne do steny (zaomietanie): Tento kábel má klasifikáciu pre pohyblivé prívody. Technologicky nie je schválený na fixné inštalácie, nesmie sa vkladať priamo do zeme ani trvalo omietať do muriva (na tento účel použite kábel CYKY).
Ako správne objednať a dimenzovať kábel
- Skontrolujte štítok na zadnej strane zariadenia. Výkon by nemal prekročiť hranicu 2 300 W (cca 10 A odber).
- Kúpte si k nemu kompatibilnú bežnú 230 V zástrčku s uzemnením, do ktorej budete môcť pevne uchytiť prívod vrátane ochranného vodiča.
- Do košíka vložte potrebný počet bežných metrov. Kábel je meraný z veľkej cievky a zákazníkom vždy dodaný v jednom súvislom kuse.
Výhody v praxi
- ✔ Ideálny pomer priemer/výkon: Znesie väčšiu záťaž ako tenučký prierez 0,75 mm², ale zároveň je opticky tenší a ohybnejší ako predimenzované "garážové" 1,5 mm² káble.
- ✔ Ľahká manipulácia pri odizolovaní: Mäkký PVC plášť sa ľahko orezáva odblankovacími kliešťami bez poškodenia vnútorných žíl, čo šetrí čas pri montáži.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí presná technická odpoveď.
1. Aký je rozdiel medzi prierezom 1,0 mm² a bežným 1,5 mm²?
Kábel s prierezom 1,5 mm² je plnohodnotný štandard pre odber 16 A (cca 3 680 W). Naopak, tento kábel s prierezom 1,0 mm² je "odľahčená" interiérová verzia, konštruovaná do 10 A (cca 2 300 W). Je síce nepatrne tenší a ohybnejší, no nesmie sa naň trvalo pripájať plná 16 A záťaž, akou sú napríklad niektoré veľmi výkonné teplovzdušné radiátory.
2. Prečo je v názve označenie 3G1,0 a nie 3x1,0?
Podľa medzinárodného harmonizovaného značenia káblov písmeno "G" určuje, že súčasťou jadra je ochranný vodič PE (zeleno-žltý). Označenie "x" sa používa vtedy, keď tam tento vodič chýba (ako pri 2x1,0). Tento kábel je teda plne pripravený pre bezpečné prístroje Triedy ochrany I s ochranným uzemnením.
3. Aký je rozdiel medzi týmto PVC káblom a gumeným káblom H05RR-F?
Zásadný rozdiel spočíva v materiáli izolácie. PVC kábel (H05VV-F) je určený výhradne do izbových a stálych plusových teplôt, v mraze jeho plášť skrehne a pri ohybe praská. Gumený kábel (H05RR-F) sa vďaka kaučukovej zmesi využíva vonku alebo v garážach, pretože je poddajný a ohybný aj pri teplote -25 °C.
4. Ako a čím mám lankové (mäkké) vodiče bezpečne zapojiť do zástrčky?
Odizolované lankové medené žily by sa nemali podkladať pod upevňovaciu skrutku svorky spotrebiča priamo. Skrutka pri uťahovaní lanká rozdrví, čo vedie k poškodenému a potenciálne iskriacemu spoju. Na každý odizolovaný koniec fázového, neutrálneho a ochranného vodiča sa musí pomocou klieští nalisovať elektrická dutinka.
5. Je možné tento kábel vytiahnuť v zime na terasu?
Vzhľadom na použité materiály to jednoznačne neodporúčame. Izolácia z polyvinylchloridu (PVC) pri teplote nižšej ako +5 °C značne tuhne. Ak takýto kábel v zime natiahnete a ohnete, plastový obal s najväčšou pravdepodobnosťou popraská a naruší izoláciu vnútorných žíl.
6. Je možné tento ohybný kábel použiť natrvalo do steny pod omietku?
Nie, kábel H05VV-F slúži z hľadiska legislatívy a technických vlastností ako pohyblivý prívod a šnúra pre spotrebiče. Nesmie byť využívaný na pevnú domovú inštaláciu (zaomietaný do muriva). K týmto fixným účelom patrí do elektroinštalácie kábel s pevným jadrom, ako napríklad populárny CYKY.
7. Prečo sa tento kábel bežne v odbornej reči označuje ako "CYSY"?
Označenie "CYSY" je prežitkom pôvodnej československej normy. "C" tam indikovalo medené jadro, "Y" plastovú izoláciu vodiča, ďalšie "Y" vonkajší PVC plášť a "S" definovalo kábel na stredné namáhanie. Dnes celá Európa aplikuje systém H05VV-F, avšak pre drvivú väčšinu majstrov a elektrikárov je pojem CYSY stále úplne synonymný.
Dodatočné parametre
| Kategória: | Flexibilné PVC káble na metráž (CYSY, H05VV-F) |
|---|---|
| Hmotnosť: | 0.084 kg |
