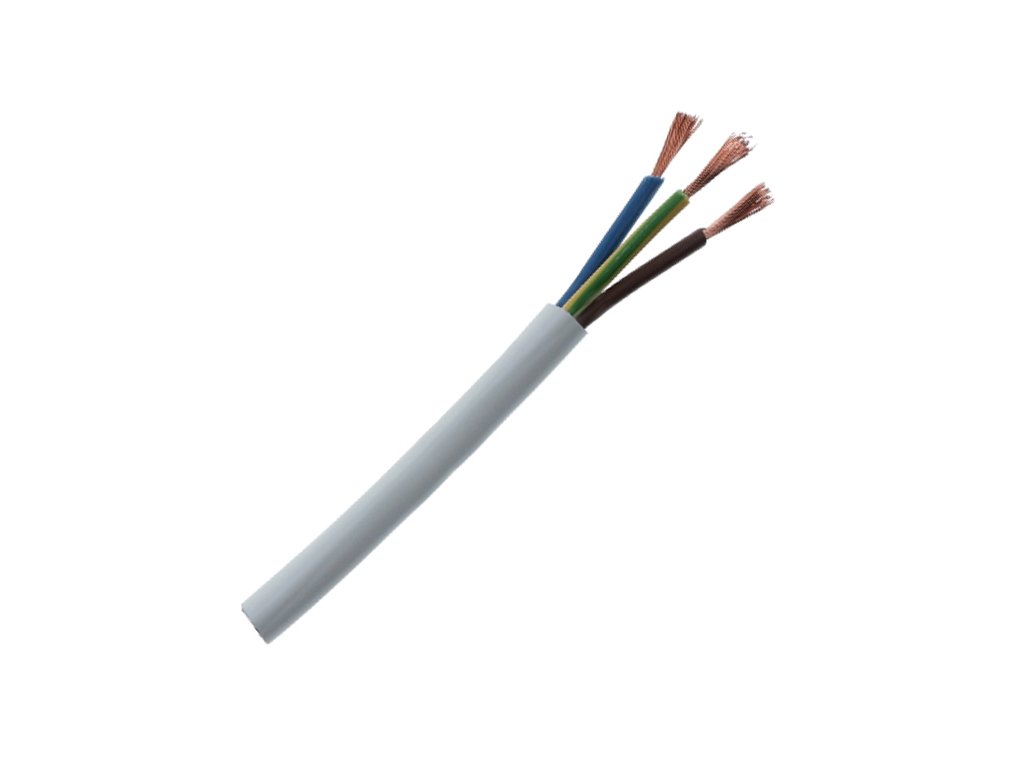

Ohybný PVC kábel H05VV-F 3G2,5 mm2 (CYSY), biely – Metráž
Kód: H05VV-F 3G 2-5
Podrobný popis
Expertný verdikt: Zosilnený ohybný plastový kábel H05VV-F (CYSY) s prierezom 3G2,5 mm² predstavuje robustné riešenie pre náročné interiérové 230 V rozvody. Zatiaľ čo bežný prierez 1,5 mm² stačí pre väčšinu domácich spotrebičov, prierez 2,5 mm² sa uplatní tam, kde potrebujete napájať stroje s dlhodobým extrémnym prúdovým odberom, alebo tam, kde potrebujete vyrobiť mimoriadne dlhý predlžovací kábel (nad 30 metrov). Hrubšie medené jadro totiž výrazne znižuje elektrický odpor a eliminuje úbytok napätia na dlhej trase. Kábel disponuje ochranným (PE) vodičom, takže je pripravený pre bezpečné pripojenie spotrebičov v Triede ochrany I. Biela PVC izolácia esteticky splynie s dizajnom moderných interiérov, avšak pamätajte, že pre jej fyzikálne vlastnosti (v mraze tvrdne) nesmie byť kábel vystavený zimným vonkajším podmienkam.
Kľúčové vlastnosti
- ✔ Zosilnená záťaž a ochrana proti úbytku: Prierez 2,5 mm² spoľahlivo a bez prehrievania znesie vysoké dlhodobé prúdové odbery a je ideálny na prenos výkonu na väčšie vzdialenosti.
- ✔ Trojžilová konštrukcia (3G): Kábel obsahuje fázový (hnedý), neutrálny (modrý) a ochranný PE vodič (zeleno-žltý), spĺňajúci najprísnejšie bezpečnostné normy pre spotrebiče.
- ✔ Výborná flexibilita v interiéri: Jemne lanované medené jadro (trieda 5) zaisťuje výbornú ohybnosť kábla pri bežnej izbovej teplote (nad +5 °C).
- ✔ Čistý dizajn: Biely PVC plášť pôsobí v obytných, komerčných a kancelárskych priestoroch vizuálne profesionálne a nevtieravo.
Použitie v elektrotechnickej praxi
- Výroba extrémne dlhých alebo vysoko zaťažovaných jednofázových predlžovacích prívodov pre domácnosti a budovy.
- Pripájanie výkonných interiérových spotrebičov, ako sú veľké elektrické ohrievače, jednofázové varné dosky, elektrické rúry a kompresory.
- Servis a výmena napájacích káblov na zložitej výpočtovej technike alebo serverových rozvádzačoch napájaných na 230 V (kde sú obavy z úbytku napätia).
★ Rýchly výber / Na čo si dať pozor
- Kompatibilita so zásuvkami: Prierez 2,5 mm² s hrubým bielym PVC plášťom znamená, že vonkajší priemer kábla je okolo 9,2 až 10,6 mm. Uistite sa, že káblová priechodka na vami zvolenej 230 V zástrčke dokáže takto hrubý kábel bezpečne pojať a utesniť.
- Ochranný vodič (PE): Vzhľadom na prítomnosť ochranného zeleno-žltého vodiča patrí tento kábel výhradne do 3-pólovej (uzemnenej) vidlice, nie do plochej zástrčky typu "Euro".
- Teplotné obmedzenia materiálu: PVC plášť pri teplotách klesajúcich pod +5 °C tvrdne a dramaticky stráca elasticitu. V mraze pri vonkajšej manipulácii hrozí prasknutie izolácie, kábel preto patrí len do temperovaných priestorov.
Najčastejšie inštalačné chyby
- ✘ Zámena fázového a ochranného vodiča: Nikdy nezamieňajte zapojenie! Zeleno-žltý ochranný vodič (PE) slúži výhradne na ochranu pred nebezpečným dotykovým napätím a uzemnenie kovovej kostry spotrebiča. Na vedenie pracovného prúdu slúžia výhradne fázový (hnedý) a neutrálny (modrý) vodič.
- ✘ Pripájanie lankových vodičov bez dutiniek: Masívne lankové jadro (2,5 mm²) sa nesmie vo svorkovnici priťahovať skrutkou napriamo. Rotácia skrutky lanká prereže a vytvorí sa zlý spoj, ktorý sa pod záťažou začne taviť. Na konce laniek musia byť nalisované elektrotechnické káblové dutinky.
- ✘ Ukladanie pod omietku alebo do zeme: Kábel H05VV-F patrí do kategórie pohyblivých prívodov. Nesmie sa omietať natrvalo do steny a vonkoncom nepatrí do zeme vo vonkajšom prostredí (na to slúži kábel s pevným jadrom typu CYKY).
Ako správne objednať a dimenzovať kábel
- Uistite sa, že prístroje, ktoré chcete napájať, sú určené na bežné jednofázové 230 V napätie a že vyrábate prívod, u ktorého hrozí vysoký konštantný odber, alebo nadmerná dĺžka.
- Zakúpte si k nemu robustnú 3-pólovú 230 V zástrčku alebo vidlicu s uzemňovacím kolíkom, ktorej úchyt dokáže zafixovať kábel s priemerom blížiacim sa k 10 mm.
- Do košíka vložte potrebný počet bežných metrov. Kábel odvíjame z veľkej cievky a odošleme vám ho v jednom súvislom kuse.
Výhody v praxi
- ✔ Koniec "duseniu" motorov: Zosilnené jadro znamená nižší elektrický odpor kábla. Pri dlhej predlžovačke dodá tento kábel motoru prístroja presne toľko napätia, koľko potrebuje pre svoj plynulý rozbeh a prácu, na rozdiel od tenkých 1,5 mm² káblov.
- ✔ Bezpečnosť proti prehrievaniu: V prípade pripojenia konštantnej 16 A záťaže (napr. silný elektrický radiátor) sa kábel s prierezom 2,5 mm² nebude nebezpečne zahrievať, vďaka čomu sa zásadne zvyšuje požiarna bezpečnosť domova.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí presná technická odpoveď.
1. Prečo by som si mal zvoliť prierez 2,5 mm² miesto štandardného 1,5 mm²?
Kábel s prierezom 2,5 mm² disponuje výrazne nižším elektrickým odporom. Je to mimoriadne dôležité v dvoch situáciách: 1. Ak pripájate prístroje, ktoré trvalo odoberajú prúd blízky limitu 16 A (kábel sa nebude zahrievať). 2. Ak vyrábate predlžovací kábel nad 30 metrov. Pri dlhých trasách dochádza k poklesu napätia, čo môže poškodiť motory zariadení. Masívnejší prierez 2,5 mm² tento úbytok minimalizuje.
2. Prečo je v názve označenie 3G2,5 a nie 3x2,5?
Podľa medzinárodného elektrotechnického značenia káblov písmeno "G" (z anglického Ground) deklaruje, že integrálnou súčasťou jadra je ochranný vodič (PE) vo farbe zeleno-žltej. Znak "x" sa používa len vtedy, keď tam tento vodič chýba. Tento kábel je teda plne vybavený na bezpečné uzemnenie prístrojov v Triede ochrany I.
3. Aký je rozdiel medzi týmto PVC káblom a gumeným káblom H05RR-F?
Hlavný rozdiel je vo fyzikálnych vlastnostiach materiálu. PVC kábel (H05VV-F) je určený výhradne do izbových teplôt. Tam sa ľahko čistí, je estetický, no v mraze materiál prudko stvrdne a praská. Gumený kábel (H05RR-F) sa vďaka kaučukovej zmesi využíva primárne vonku a v garážach, nakoľko si zachováva plnú flexibilitu aj pri teplote -25 °C.
4. Zvládne tento kábel napojenie na 32 A systém?
Zatiaľ čo samotný voľne uložený kábel s prierezom 2,5 mm² znesie bez problémov 20 A až 25 A, nesmie sa pripájať do okruhov istených na 32 A. Pre plnohodnotné 32 A profesionálne aplikácie je normovaný prierez 4 mm² alebo 6 mm². Kábel 3G2,5 je štandardne koncovým bodom pripájaným na bežné 16 A domové vidlice.
5. Ako a čím mám takto hrubé lankové vodiče bezpečne zapojiť do zástrčky?
Mäkké lankové žily zbavené izolácie sa nikdy nesmú podkladať pod upevňovaciu skrutku svorky napriamo. Uťahovanie skrutky medené lanká rozdrví, čo vedie k narušeniu prierezu a iskreniu. Na každý odizolovaný koniec fázového, neutrálneho a ochranného vodiča je nutné špeciálnymi kliešťami pevne nalisovať kovovú káblovú dutinku.
6. Je možné tento ohybný kábel použiť natrvalo do steny pod omietku?
Nie, kábel H05VV-F slúži z hľadiska legislatívy a technických noriem ako ohybný pohyblivý prívod. Nesmie sa trvalo inštalovať skryto do muriva (zaomietnuť) a nesmie byť ani zaliaty do betónu. Na tieto fixné domové účely sa ukladá kábel s pevným drôtovým jadrom – ideálne CYKY.
7. Prečo sa tento kábel v odbornej reči často označuje ako "CYSY"?
"CYSY" je staré československé normalizačné označenie. Písmeno "C" znamenalo medené jadro, "Y" plastovú izoláciu vnútorného vodiča, druhé "Y" plastový vonkajší plášť a "S" deklarovalo stredné mechanické namáhanie. Dnes sa používa európsky harmonizovaný kód "H05VV-F", no pre drvivú väčšinu majstrov a elektrikárov zostáva pojem CYSY bežne zaužívaný a jedná sa o identický kábel.
Dodatočné parametre
| Kategória: | Flexibilné PVC káble na metráž (CYSY, H05VV-F) |
|---|---|
| Hmotnosť: | 1.65 kg |
