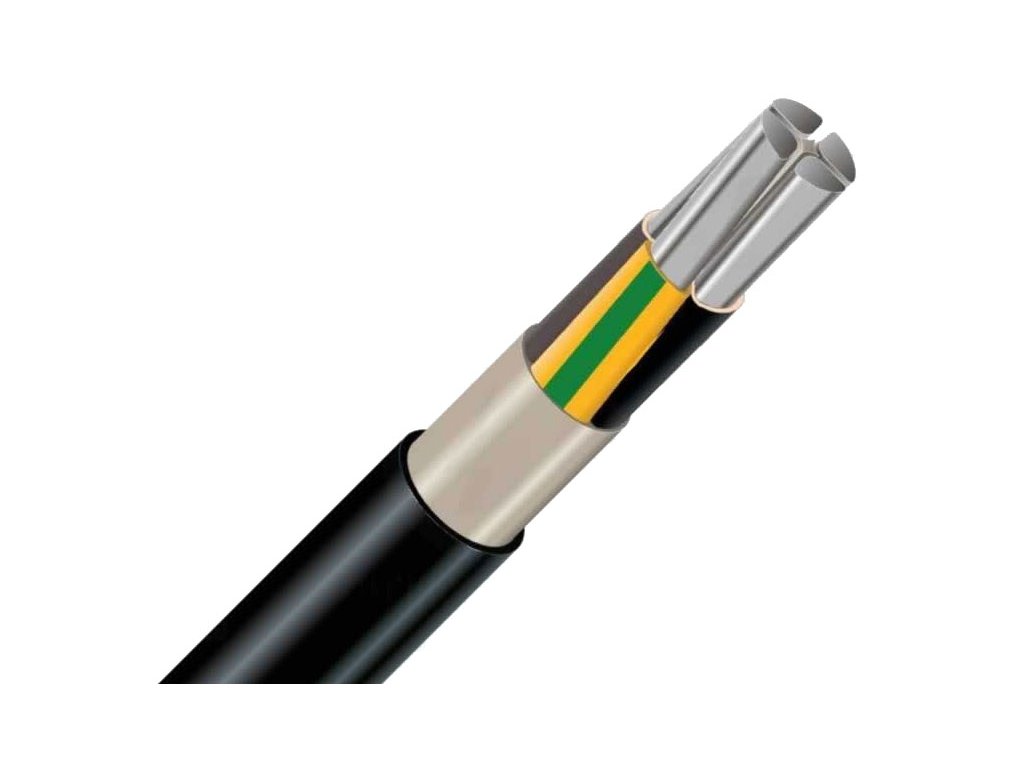

Kábel NAYY-J 4x25 mm2, hliníkový, metráž
Kód: NAYY-J 4X25 SWPodrobný popis
Zhrnutie
Kód NAYY-J 4X25 SW označuje vyhotovenie NAYY-J.
Kábel je podľa technického listu Prysmian určený na uloženie v zemi, v rúrkach, voľne vo vzduchu, v betóne a vo vnútorných priestoroch.
Trieda reakcie na oheň je Eca.
Hodí sa kábel pre Vás?
Ideálne použitie
- Použitie podľa technického listu Prysmian: na uloženie v zemi, v rúrkach, voľne vo vzduchu, v betóne a vo vnútorných priestoroch.
Overte pred kúpou
- Výrobca: kábel dodávame od výrobcu Prysmian alebo iného výrobcu podľa dostupnosti. Údaje na karte sú z technického listu Prysmian; vonkajší priemer a hmotnosť sa pri inom výrobcovi môžu mierne líšiť.
- Počet žíl a prierez: 4 × 25 mm² – porovnajte s projektom elektroinštalácie.
- Vonkajší priemer: 25,2 mm (menovitý) – porovnajte s priemerom trubky alebo prechodu.
- Hmotnosť: 959 kg/km – prepočítajte na objednávanú dĺžku.
Na čo si dať pozor pri výbere?
V technickom liste výrobca uvádza (v origináli „where mechanical protection is not required during installation and operation, and where the PVC sheat is not attacked by corrosive agents.“): „Kábel je určený tam, kde pri inštalácii a prevádzke nie je potrebná mechanická ochrana a kde PVC plášť nenapádajú korozívne látky.“
Kábel má podľa technického listu Prysmian menovité napätie 0,6/1 kV a skúšobné napätie 4 kV.
Polomer ohybu kábla je podľa technického listu Prysmian najmenej 302 mm (pri kladení).
Pri kladení je podľa technického listu Prysmian najnižšia teplota −5 °C.
Označenie NAYY-J 4X25 SW obsahuje písmeno J.
Odborné vysvetlenie Elmit: Písmeno J v označení kábla znamená, že kábel obsahuje zeleno-žltý ochranný vodič.
Hlavné vlastnosti a použitie
Hliníkové jadro
Jadro kábla je hliníkové.
Konštrukcia kábla
Konštrukciu kábla tvoria podľa technického listu Prysmian PVC izolácia, PVC plášť.
Farby žíl
Farby izolácie žíl sú podľa technického listu Prysmian v súlade s HD 308 S2.
Teplota jadra
Teplota jadra je podľa technického listu Prysmian najviac 70 °C, pri skrate najviac 160 °C.
Norma výrobku
Norma výrobku je podľa technického listu Prysmian HD 603.
Odpor jadra
Odpor jadra je podľa technického listu Prysmian najviac 1,2 Ω/km (pri 20 °C).
Bez silikónu a olova
Kábel je podľa technického listu Prysmian bez silikónu a bez olova.
Technické parametre
Identita výrobku
| Značka | Prysmian |
|---|---|
| Označenie výrobcu | NAYY 0,6/1KV CPR E |
| Druh produktu | Kábel |
Žily a jadro
| Počet žíl | 4 |
|---|---|
| Prierez žily | 25 mm² |
| Jadro | hliníkové |
| Konštrukcia | PVC izolácia, PVC plášť |
| Farba plášťa | čierna (plášť) |
Elektrické údaje
| Menovité napätie Uo/U | 0,6/1 kV |
|---|---|
| Skúšobné napätie | 4 kV |
| Odpor jadra | najviac 1,2 Ω/km (pri 20 °C) |
Rozmery a hmotnosť
| Vonkajší priemer | 25,2 mm (menovitý) |
|---|---|
| Polomer ohybu | najmenej 302 mm (pri kladení) |
| Hmotnosť | 959 kg/km |
Horľavosť, norma a balenie
| Trieda reakcie na oheň | Eca |
|---|---|
| UV stabilita | áno |
| Chemické vlastnosti | bez silikónu, bez olova |
Časté otázky ku káblu NAYY-J 4 × 25 mm²
Čo je kábel NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW)?
Na čo sa kábel NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW) používa?
Koľko žíl a aký prierez má kábel NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW)?
Aký vonkajší priemer má kábel NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW)?
Aký je najmenší dovolený polomer ohybu kábla NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW)?
Z akých materiálov je kábel NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW)?
Aký odpor jadra a aké skúšobné napätie uvádza technický list Prysmian pre kábel NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW)?
Aká je najvyššia teplota jadra a najnižšia teplota kladenia kábla NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW)?
Čo požaduje technický list Prysmian pri inštalácii kábla NAYY-J 4 × 25 mm² (kód NAYY-J 4X25 SW)?
Zdroje údajov
- Prysmian – technický list NAYY 0,6/1KV CPR E, anglicky (datasheet.prysmiangroup.com), RO00_NAYY1KVCPRE_12/11/2026 P1 – P3 – stiahnuté 12. 11. 2026 (sha256 fbe918a3261c), strany 1, 2, 3 (čítané 12. 11. 2026)
- potvrdenie garanta – František Mikloš, revízny technik EZ/E/A/E2, odborný garant obsahu ELMIT: zdroj údajov list Prysmian NAYY, dodávka Prysmian alebo iný výrobca podľa dostupnosti, identita NAYY-J a Názov, schválené – karta nayy-2026-11-12 (U-181, 13. 11. 2026, SW = čierny plášť), strany celý dokument (karta nayy-2026-11-12) (čítané 12. 11. 2026)
- Odborné vysvetlenie: EX22 (schválené 19. 10. 2026)
Dodatočné parametre
| Kategória: | AYKY káble – hliníkové káble pre hlavné vedenia |
|---|---|
| Hmotnosť: | 0.915 kg |
