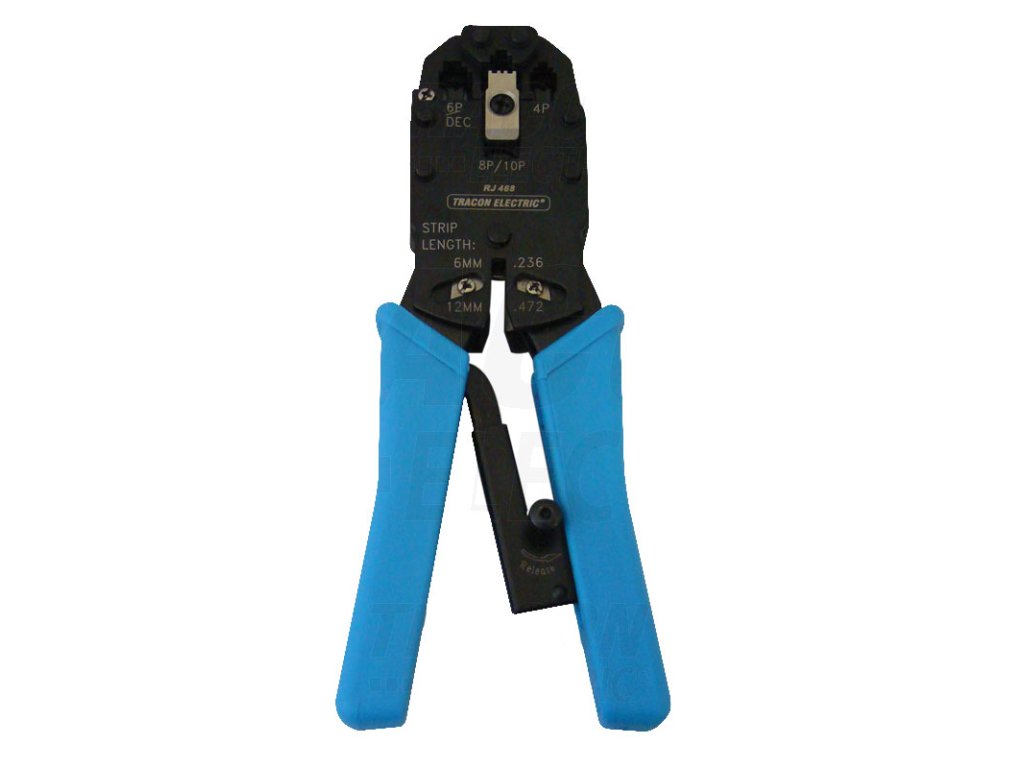

Krimpovacie kliešte Tracon RJ468 pre konektory RJ11, RJ12, RJ45, RJ50
Kód: RJ468
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon RJ468 sú spoľahlivé krimpovacie kliešte, ktoré v jednom tele združujú až tri nevyhnutné funkcie pre každého inštalatéra slaboprúdových sietí: dokážu kábel skrátiť, stiahnuť z neho vonkajšiu izoláciu a napokon kvalitne zalisovať dátový konektor. Najväčšou prednosťou tohto modelu je neuveriteľná univerzálnosť – matrica obslúži nielen štandardné počítačové konektory RJ45 (8P8C), ale aj telekomunikačné modely RJ11, RJ12, ba dokonca aj menej bežné 10-pinové konektory RJ50. Kvalitu spoja poisťuje račňový mechanizmus.
Kľúčové vlastnosti
- ✔ Podpora všetkých RJ štandardov: Nástroj vylisuje štandardné 4-, 6-, 8- a vzácnejšie 10-žilové zástrčky RJ11, RJ12, RJ45 a RJ50.
- ✔ Integrované ostrie: Kliešte majú priamo v tele rezacie a odblankovacie čepele. Odpadá tak nutnosť prehadzovať v ruke viaceré nástroje.
- ✔ Blokovací mechanizmus (račňa): Proces sa ukončí (čeľuste sa roztvoria) až vtedy, keď sa konektor dokonale zalisuje, čím je garantovaný nízky prechodový odpor.
- ✔ Kompaktná a ergonomická stavba: Pri dĺžke 220 mm a hmotnosti iba 200 g je náradie vyvážené a výborné aj pre dlhodobejšiu prácu v teréne.
Použitie v praxi
- Výroba na mieru strihaných prepojovacích ("patch") káblov s koncovkami RJ45 pri stavbe lokálnych LAN a Wi-Fi sietí.
- Kompletovanie domových analógových a digitálnych telekomunikačných liniek (RJ11, RJ12).
- Pripájanie zbernicových, signalizačných a špeciálnych komunikačných prvkov pomocou 10-pinových konektorov (RJ50) k priemyselným rozvádzačovým jednotkám.
★ Rýchly výber / Na čo si dať pozor
- Toto náradie slúži na koncovky (zástrčky / samce) krimpované priamo na kábel. Pre zapojenie zásuviek do steny (napríklad dátové krabice a keystony) budete z kategórie konektory a príslušenstvo potrebovať odlišný narážací nástroj typu LSA/Krone.
- Pri rezaní káblov zaisťujte, že používate výlučne medené (prípadne CCA) sieťové LAN káble, kliešte nie sú dimenzované na strihanie hrubších oceľových nosných laniek z exteriérových káblov.
Najčastejšie chyby pri inštalácii
- ✘ Nedostatočné stiahnutie izolácie: Ak pri sťahovaní vrchného plášťa UTP kábla nožom poškodíte alebo narežete vnútornú jemnú izoláciu krútených párov, signál bude trpieť výpadkami. Využite kalibrovanú štrbinu.
- ✘ Nedotlačenie káblov do koncovky: Pred zlisovaním račňou vizuálne (cez priehľadný koniec konektora) skontrolujte, či všetky žily prenikli až úplne na koniec dorazu. Pin ich musí následne pri lisovaní spoľahlivo prepichnúť.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je význam blokovacieho zariadenia pri týchto kliešťach?
Blokovacie zariadenie, známe aj ako račňa, zabezpečuje, že lisovací cyklus prebehne do úplného konca a na každý pin je vyvinutý ideálny a predpísaný tlak. Kliešte sa neuvoľnia (neotvoria sa), kým nedokončíte plné stlačenie. Garantuje to zakaždým bezchybný spoj.
Je potrebné pred krimpovaním orezávať izoláciu z každej jednej malej žilky v kábli?
Nie, práve naopak. Princíp RJ konektorov spočíva v tom, že mosadzné "nožíky" (piny) vo vnútri konektora sa počas lisovania týmito kliešťami zaboria cez izoláciu priamo do medeného jadra vodiča, čím izoláciu v mieste kontaktu samy narušia a vytvoria dokonalý spoj. Orezáva sa len vonkajší hrubý obal (napríklad sivý UTP plášť).
Na aký typ konektorov je toto náradie určené? Priechodné či uzavreté?
Tento model matrice klieští zalisuje klasické uzatvorené (non-pass-through) dátové a telefónne konektory radu RJ. Taktiež podporuje štítové (FTP) aj neštítové (UTP) verzie v definovaných kategóriách (Cat.5e, Cat.6 a Cat.6A). Na moderné "priechodné" konektory s orezávaním trčiacich žíl tento konkrétny nástroj nie je uspôsobený.
Môžem tento nástroj použiť aj na hrubšie tienené CAT.7 káble?
Záleží od konektoru. Mnohé hrubšie sieťové káble, najmä CAT.7 a vyššie, majú výrazne hrubšie medené žily a vyžadujú si inštaláciu bezkrimpovacích keystonov, prípadne veľmi špecifických dvojdielnych konektorov, ktoré nemusia zapadnúť do štandardnej RJ45 matrice týchto univerzálnych klieští. Do kategórie Cat.6 fungujú bezchybne.
Kde presne nájdem nože na stiahnutie izolácie a odstrihnutie?
Nástroj je ergonomicky navrhnutý tak, že nože sú integrované priamo pri stredovom kĺbe klieští. Jednou štrbinou kábel rovno preseknete, a do druhej kalibrovanej ho zasa vložíte pre dokonalé narezanie a zosunutie vonkajšieho plášťa bez ohrozenia vnútorných žíl.
Čo robiť, ak som žily do konektoru poskladal zle a zalisoval ich?
Bohužiaľ, RJ konektory sú po zacvaknutí pinov natrvalo znehodnotené a nedajú sa rozobrať. V takom prípade musíte integrovaným nožom chybný konektor odstrihnúť, odstrániť novú časť izolácie z kábla a použiť úplne nový konektor z vášho balenia.
Aké káble najviac ohrozujú čepeľ týchto klieští?
Čepeľ v tomto zariadení je optimalizovaná na strihanie mäkkých medených prameňov a plastovej izolácie. Pokus o preseknutie tvrdého oceľového drôtu, nosného lanka z exteriérového UTP kábla, prípadne akéhokoľvek silového medeného lanka nad rámec telekomunikačného štandardu vedie k trvalému vyštrbeniu čepele.
Dodatočné parametre
| Kategória: | Ostatné ručné náradie a kľúče k rozvádzačom |
|---|---|
| Hmotnosť: | 0.31 kg |
| EAN: | 5997374175746 |
