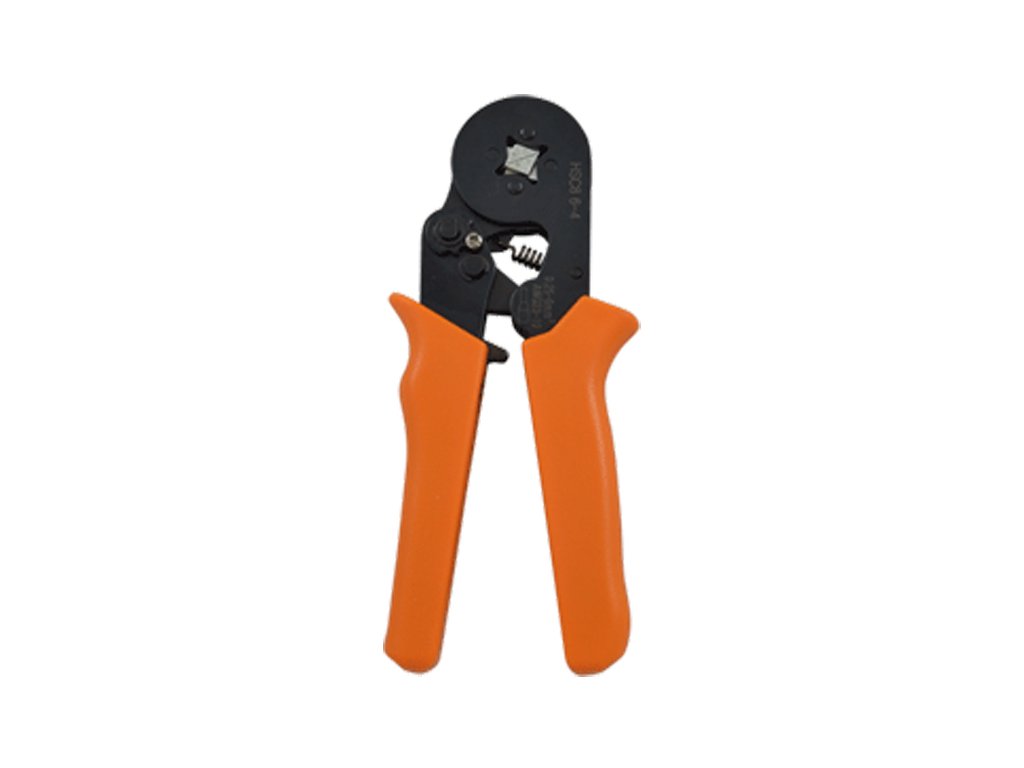

Lisovacie kliešte na dutinky Tracon 9039A-SPEC - štvorhranný profil (0,25 - 6 mm2)
Kód: 9039A-SPEC
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon 9039A-SPEC sú spoľahlivé lisovacie kliešte na dutinky, ktoré patria do základnej výbavy každého technika. Poskytujú presné štvorhranné lisovanie vo flexibilnom rozsahu 0,25 až 6 mm². Vďaka integrovanému blokovaciemu zariadeniu (račňovému mechanizmu) kliešte neumožnia roztvorenie čeľustí skôr, než je cyklus zalisovania úplne dokončený. Predchádza sa tým vzniku studených spojov a nebezpečných prechodových odporov pri zapájaní ohybných lankových vodičov.
Kľúčové vlastnosti
- ✔ Štvorhranný profil zalisovania: Vytvára optimálny tvar dutinky (kocku), ktorý lepšie pasuje do väčšiny bezskrutkových (napr. páčkových) aj úzkych skrutkových svoriek v ističoch.
- ✔ Blokovacie zariadenie: Zabezpečuje konštantný prítlak pre každý spoj. Nástroj sa uvoľní až vo chvíli, keď je vyvinutý dostatočný tlak pre kvalitné zlisovanie.
- ✔ Univerzálny rozsah 0,25 - 6 mm²: Jedna matrica pokryje absolútnu väčšinu bežných domových a riadiacich inštalácií bez nutnosti meniť čeľuste.
- ✔ Podpora dvojdutiniek: Prispôsobené mechanizmy aj na zalisovanie dvoch káblov do jednej dvojitej dutinky.
Použitie v praxi
- Rýchle a spoľahlivé ukončovanie ohybných (lankových) vodičov typu CYA pred ich inštaláciou do prístrojov.
- Práca v priemyselných rozvádzačoch a pripájaní komponentov riadiacej techniky.
- Každodenná príprava kabeláže pre zásuvky, spínače, svorkovnice a riadiace stýkače.
★ Rýchly výber / Na čo si dať pozor
- Tieto kliešte sú určené výhradne na lisovacie dutinky. Nie sú vhodné na tvrdšie mosadzné konektory (fastony) alebo káblové oká.
- Uistite sa, že prierez vodiča aj dutinky sa zmestí do rozsahu 6 mm². Pre hrubšie napájacie prívody (10 mm², 16 mm²) je potrebné zvoliť z kategórie elektrikárskeho náradia model s väčšími čeľusťami.
Najčastejšie chyby pri použití
- ✘ Nedostatočné vloženie vodiča: Ak odizolované lanko nezasahuje až po samotný okraj kovovej časti dutinky (ideálne by malo jemne pretŕčať o 1 mm), vzniká spoj náchylný na mechanické vytrhnutie.
- ✘ Skracovanie krimpovacieho cyklu: Vďaka poistke nesmiete kliešte roztvárať násilím. Systém vás donúti kliešte stlačiť nadoraz, čím sa garantuje vytvorenie kvalitného spoja.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi štvorhranným a šesťhranným lisovaním?
Štvorhranné (kvadratické) lisovanie lepšie vypĺňa pravouhlé svorkovnice, ako napríklad komory u modulárnych ističov. Šesťhranné lisovanie sa naopak lepšie hodí pre prístroje s okrúhlymi komorami.
Musím kliešte po každom zalisovaní manuálne roztvárať?
Nie, práve vďaka blokovaciemu zariadeniu s vratnou pružinou sa kliešte po úplnom a dokonalom stlačení samé uvoľnia a otvoria.
Prečo je dôležité na lankové vodiče lisovať dutinky?
Ak do skrutkovej svorky vložíte holé lanko bez dutinky, hrozí rozstrapkanie jednotlivých tenkých drôtikov pri dotiahnutí. Výrazne to zhorší kontakt, čo vedie k vytvoreniu prechodového odporu, lokálnemu prehrievaniu spoja a následnému riziku požiaru.
Sú tieto kliešte vhodné na konektory typu faston?
Nie. Tvar čeľustí na tomto modeli je špeciálne profilovaný výhradne na mäkké tenkostenné káblové dutinky. Použitie na tvrdšie konektory by nástroj znehodnotilo.
Môžem týmito kliešťami zlisovať dva vodiče do jednej dutinky?
Áno, model podporuje aj lisovanie dvojitých dutiniek. Musíte však zabezpečiť, aby celkový súčet prierezov oboch vložených vodičov neprekročil pracovnú kapacitu matrice.
Sú tieto kliešte VDE izolované pre prácu pod napätím?
Hoci majú rukoväte plastové kryty pre pohodlné uchopenie, nejde o náradie certifikované normou VDE pre prácu pod napätím 1000 V. Všetky spoje lisujte vždy na bezpečne odpojených obvodoch.
Čo robiť, ak sa kliešte pri lisovaní zaseknú v polovici stlačenia?
Súčasťou blokovacieho mechanizmu je aj malá bezpečnostná páčka, ktorú je možné zatlačiť (napríklad pomocou malého skrutkovača). Tým sa západka uvoľní a kliešte sa roztvoria aj bez úplného dokončenia cyklu.
Dodatočné parametre
| Kategória: | Ostatné ručné náradie a kľúče k rozvádzačom |
|---|---|
| Hmotnosť: | 0.36 kg |
| EAN: | 5997374125147 |
| Výrobca: | Tracon |
