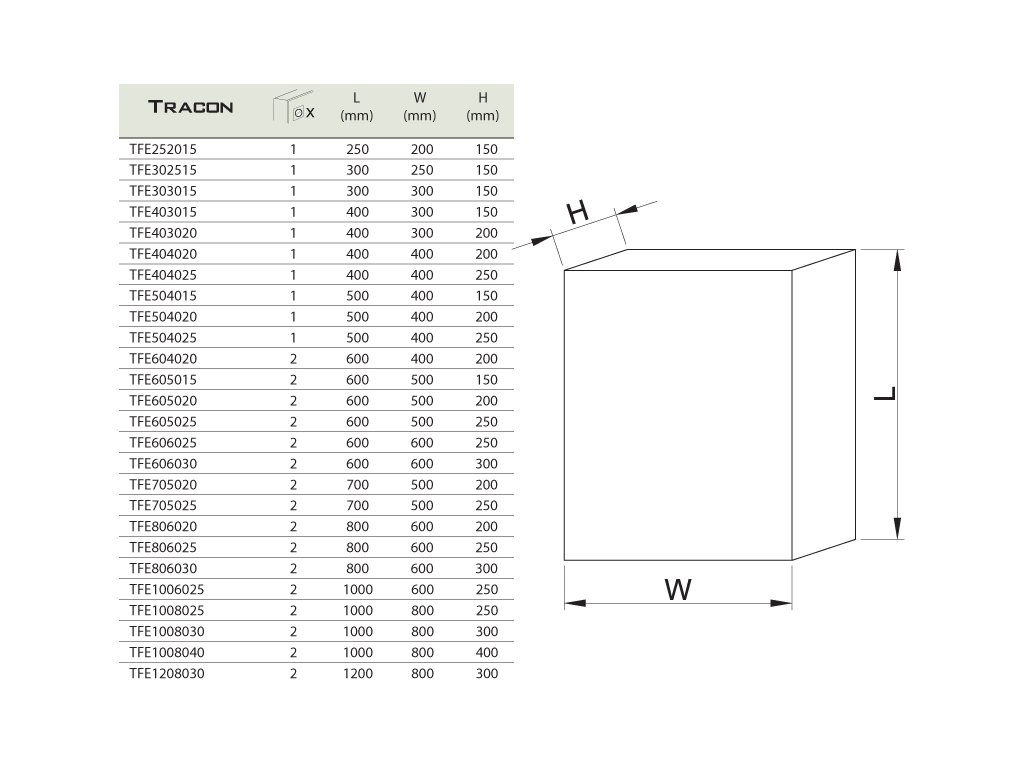

Oceľoplechová rozvodnica Tracon TFE504015 - 500x400x150 mm (IP55/IK10) s montážnou doskou
Kód: TFE504015
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon TFE504015 je profesionálna oceľoplechová rozvodná skriňa určená pre rozsiahlejšie aplikácie, kde sa vyžaduje dostatok vnútorného priestoru a vysoká odolnosť. Vďaka robustnej konštrukcii s krytím IP55 a špičkovou nárazuvzdornosťou IK10 poskytuje maximálnu ochranu pre inštalované komponenty v priemysle, dielňach a výrobných prevádzkach.
Kľúčové vlastnosti

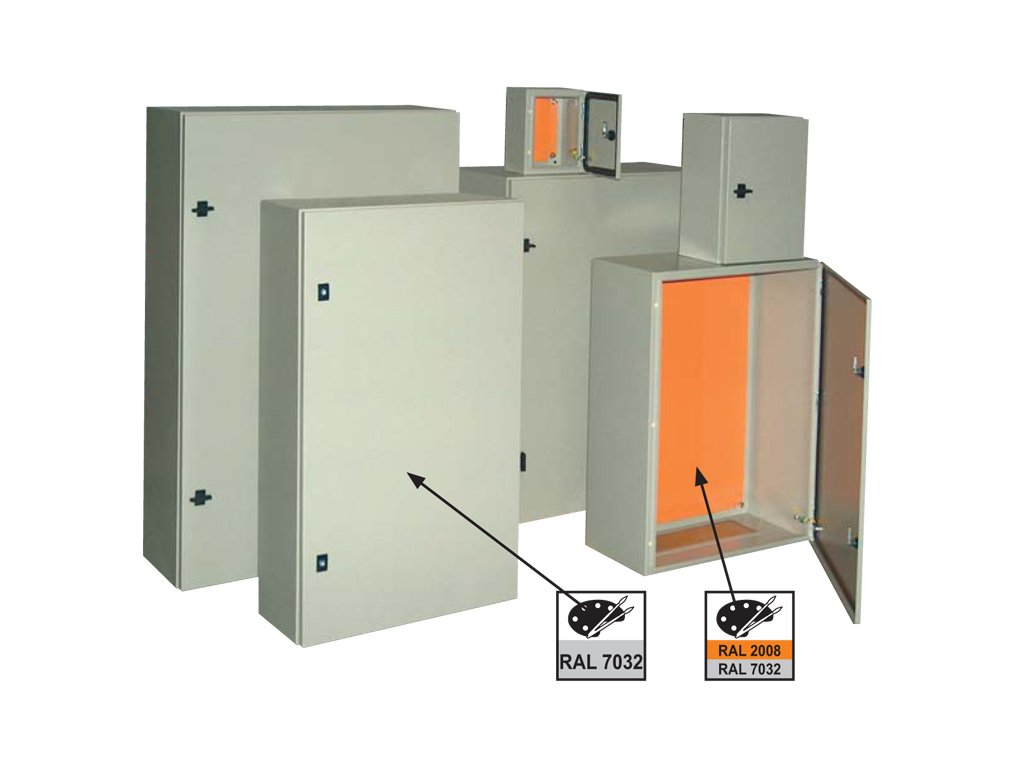

- ✔ Extrémna odolnosť: Oceľová konštrukcia s práškovým nástrekom (RAL 7035) zaručuje dlhú životnosť a ochranu voči mechanickému poškodeniu (IK10).
- ✔ Krytie IP55: Skriňa je bezpečne chránená proti usádzaniu prachu a tryskajúcej vode, čo umožňuje jej spoľahlivé nasadenie vo vlhkých a prašných priestoroch.
- ✔ Montážna doska v cene: Súčasťou je masívna pozinkovaná montážna doska pre flexibilné a pevné uchytenie veľkých prístrojov či svorkovníc.

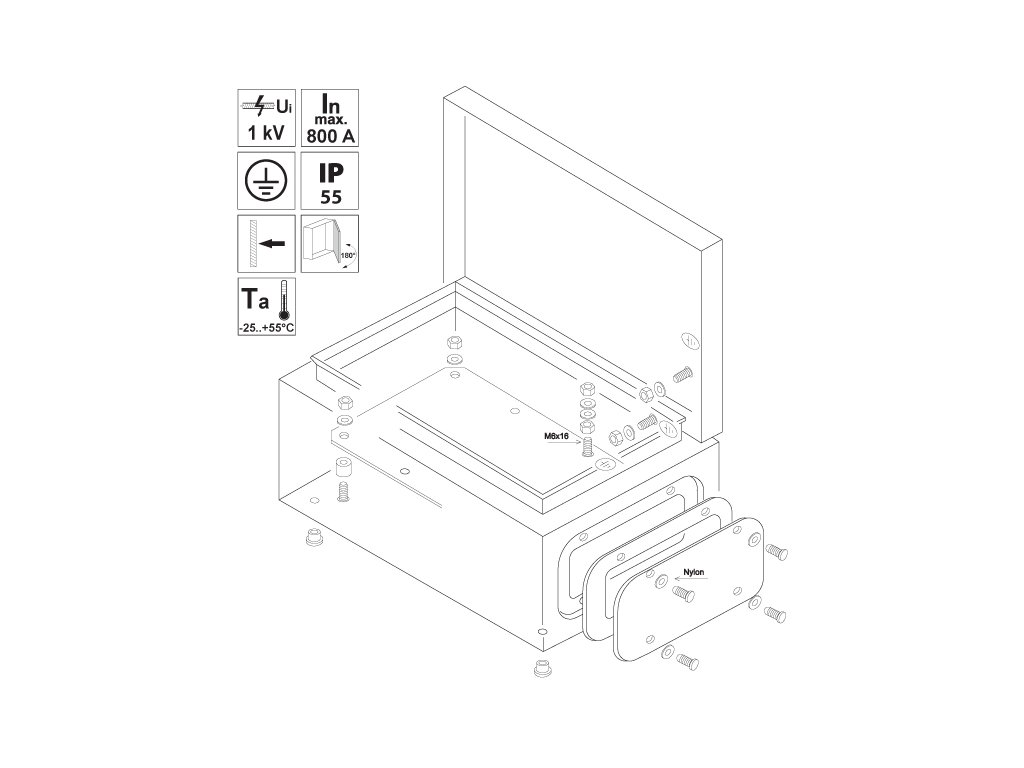

- ✔ Káblová príruba: V spodnej časti skrine sa nachádza odnímateľná príruba pre oveľa jednoduchšie vŕtanie otvorov a osadenie káblových vývodiek mimo inštalovanej časti.
Použitie v praxi
- Priemyselná automatizácia: Centrálna ochrana väčších riadiacich jednotiek (PLC), výkonných zdrojov a sád stýkačov a relé.
- Hlavné a podružné rozvádzače: V dielňach, garážach a poľnohospodárskych budovách, kde je plastové puzdro nedostačujúce z pohľadu mechanickej odolnosti.
- MSR a telekomunikačná technika: Bezpečné a priestranné umiestnenie meracej a regulačnej techniky vyžadujúcej krytie IP55.
★ Rýchly výber / Na čo si dať pozor
- Skriňa je dodávaná prázdna. Ak do nej plánujete umiestniť ističe alebo iné modulárne prístroje, je nutné na montážnu dosku priskrutkovať DIN lišty.
- Pri kovových skriniach nezabudnite na povinné uzemnenie! Dvierka aj skriňa musia byť vodivo prepojené ochranným PE vodičom.
- Pre spoľahlivé zachovanie stupňa krytia IP55 použite pri vstupe káblov výhradne certifikované vývodky s tesnením zodpovedajúceho priemeru.
Najčastejšie chyby pri výbere
- ✘ Zámena s bežnou plastovou rozvodnicou: Pri rozmeroch 500x400x150 mm má oceľová skriňa vyššiu hmotnosť a vyžaduje pevnejšie kotvenie (hmoždinky a skrutky do betónu/plnej tehly).
- ✘ Podcenenie priestoru na kabeláž: Napriek veľkosti nezabúdajte nechať dostatočné rezervy okolo prístrojov pre manipuláciu s hrubými vodičmi a pre prirodzený odvod tepla (chladenie).
Technické parametre
Kompatibilita a montáž
- Rozvodnica je dodávaná s pevnou montážnou doskou, základným uzemňovacím príslušenstvom a kľúčmi pre uzamykacie mechanizmy.
- Pri rozmeroch 500x400 mm dbajte na bezpečné a vodorovné kotvenie; odporúčame použiť systémové nástenné držiaky pre dištančnú montáž od steny.
- Na prepojenie bodov ochranného pospojovania (dvere a telo skrine) odporúčame použiť káblové očká zalisované na dostatočne dimenzovanom ochrannom vodiči CYA.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je montážna doska súčasťou balenia?
Áno, masívna pozinkovaná montážna doska je už vopred pribalená a je štandardnou súčasťou dodávky každej skrine série TFE.
Aké má táto rozvodná skriňa krytie IP?
Skriňa garantuje krytie IP55, čo znamená vysokú ochranu pred vnikaním prachu dovnútra a odolnosť voči tryskajúcej vode z akéhokoľvek smeru.
Sú v skrini od výroby pripravené otvory na prechod káblov?
Predvŕtané otvory tam nenájdete. Skriňa disponuje v spodnej časti upevnenou odnímateľnou prírubou. Tú si môžete odmontovať a pohodlne si v nej vyvŕtať alebo vyraziť otvory presne podľa rozmerov vašich vývodiek.
Dajú sa dvere otočiť, ak potrebujem zmeniť smer otvárania?
Áno, konštrukcia umožňuje dvere demontovať a prehodiť pánty. Dvere sú reverzibilné a dajú sa prispôsobiť pre otváranie doľava alebo doprava (štandardný uhol otvárania je 100°).
Môžem túto rozvodnicu namontovať aj do exteriéru?
Krytie IP55 inštaláciu v exteriéri teoreticky povoľuje. Z dlhodobého hľadiska pre antikoróznu ochranu a stálosť laku však dôrazne odporúčame umiestňovať skriňu na miesta chránené pred priamym dažďom a intenzívnym UV žiarením (ideálne pod prístrešok).
Aký typ uzamykacieho systému je použitý na dverách?
Pri tejto veľkosti (výška 500 mm) je skriňa štandardne vybavená dvoma centrálnymi priemyselnými zámkami, aby bolo zaistené dokonalé dosadnutie dverí na tesnenie po celej výške.
Musí byť táto skriňa vždy uzemnená?
Absolútne. Keďže ide o kovový obal radiaci sa do Triedy ochrany I., je podľa normy povinné pripojiť ochranný PE vodič na vyznačené uzemňovacie svorníky na tele skrine, ako aj na pohyblivých dverách.
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 9.5 kg |
| EAN: | 5997374152204 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
