Oceľoplechová rozvodnica Tracon TFE504025 – 500x400x250 mm (IP55/IK10) s montážnou doskou
Kód: TFE504025
Podrobný popis
Expertný verdikt: Tracon TFE504025 je profesionálna oceľoplechová rozvodná skriňa, ktorá kombinuje nadštandardnú výšku (500 mm) a extra zväčšenú montážnu hĺbku až 250 mm. Vďaka masívnej konštrukcii s krytím IP55 a špičkovou nárazuvzdornosťou IK10 zaručuje spoľahlivé uloženie prístrojov v priemysle, dielňach a technických prevádzkach. Nadštandardný objem skrine ju predurčuje pre montáž obzvlášť hlbokých a teplo generujúcich komponentov (veľké frekvenčné meniče, masívne transformátory a výkonové zdroje) a zaisťuje výbornú cirkuláciu vzduchu pre efektívny odvod tepla.
Kľúčové vlastnosti

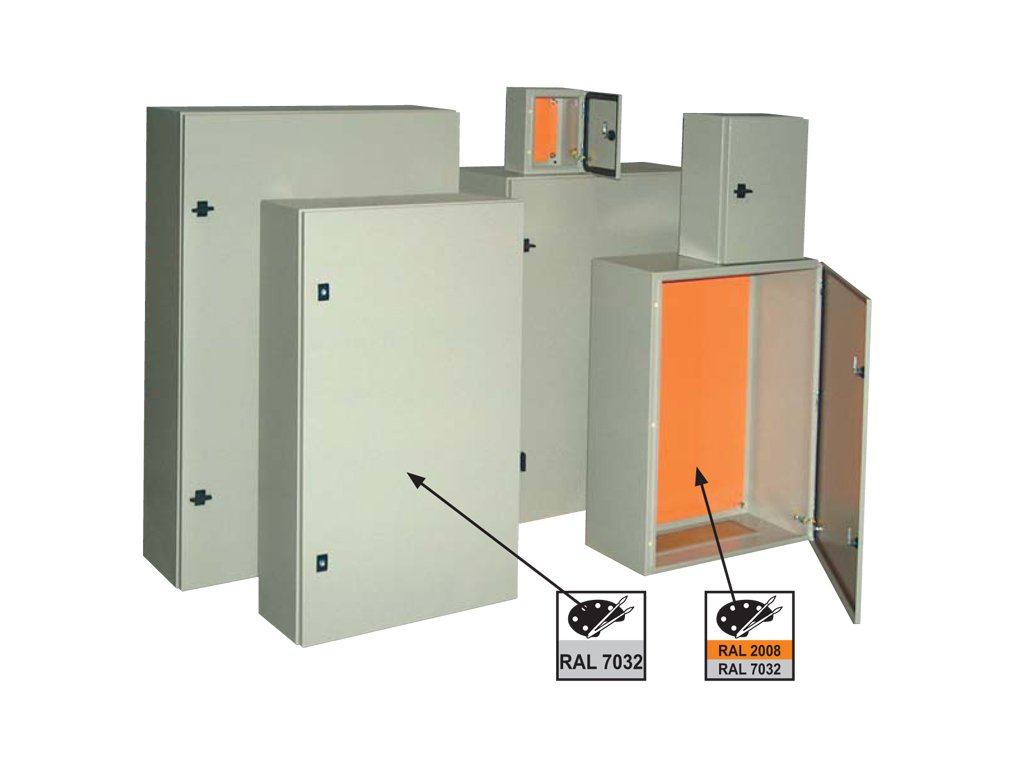

- ✔ Extrémna odolnosť: Skriňa z oceľového plechu chránená práškovým nástrekom (RAL 7035) zaručuje dlhú životnosť a ochranu pred mechanickým poškodením s najvyšším štandardom (IK10).
- ✔ Krytie IP55: Integrované tesnenie na dverách zaručuje spoľahlivú ochranu proti prenikaniu prachu a tryskajúcej vode zo všetkých smerov, ideálne do vlhkého prostredia.
- ✔ Extra zväčšená hĺbka: Vnútorná hĺbka až 250 mm v spojení s výškou 500 mm umožňuje bezproblémovú inštaláciu najnáročnejších modulov s veľkou montážnou hĺbkou.
- ✔ Montážna doska a príruba: Masívna zinkovaná montážna doska v balení a odnímateľná spodná príruba pre pohodlné vŕtanie a inštaláciu káblových vývodiek.
Použitie v praxi
- Priemyselná automatizácia a pohony: Ochrana veľkých frekvenčných meničov, mohutných stýkačov a relé a iných hlbokých komponentov pre motory a linky.
- Hlavné rozvádzače: V technických a garážových priestoroch, kde bežné plastové rozvádzačové skrine neposkytujú dostatočnú protipožiarnu ani mechanickú odolnosť.
- Uzlíkové a zbernicové prepojenia: Skriňa je veľmi vhodná ako centrálny distribučný uzol pre hrubšie prívodné káble a robustné svorkovnice na DIN lištu.
★ Rýchly výber / Na čo si dať pozor
- Ide o prázdnu kryciu skrinku (enclosure). Pre montáž radových prvkov (modulárnych prístrojov) je nevyhnutné doplniť ju o priskrutkované DIN lišty upevnené na montážnu dosku.
- Z dôvodu bezpečnosti (podľa noriem pre zariadenia Triedy ochrany I a STN 33 2000-4-41) je nutné pripojiť ochranné pospojovanie (PE vodič) na pripravené svorníky dvier a samotného tela skrine.
- Vždy používajte adekvátne tesniace priechodky a vývodky zodpovedajúce vonkajšiemu priemeru vašich káblov, aby sa po inštalácii nenarušilo certifikované krytie IP55.
Najčastejšie chyby pri výbere
- ✘ Zabúdanie na váhu skrine: Oproti bežným plastovým rozvodniciam má kovový model (500x400x250 mm) oveľa vyššiu hmotnosť. Do steny ju treba kotviť výhradne pomocou certifikovaných hmoždiniek určených do pevných materiálov (betón/plná tehla).
- ✘ Zanedbanie riadenia oteplenia: Aj napriek obrovskej zväčšenej hĺbke môže vo vnútri plne uzavretej skrine IP55 dochádzať k hromadeniu stratového tepla z výkonových modulov. Zabezpečte vždy dostatočné rozostupy medzi tepelne náročnými komponentami pre efektívne chladenie.
Technické parametre
Kompatibilita a montáž

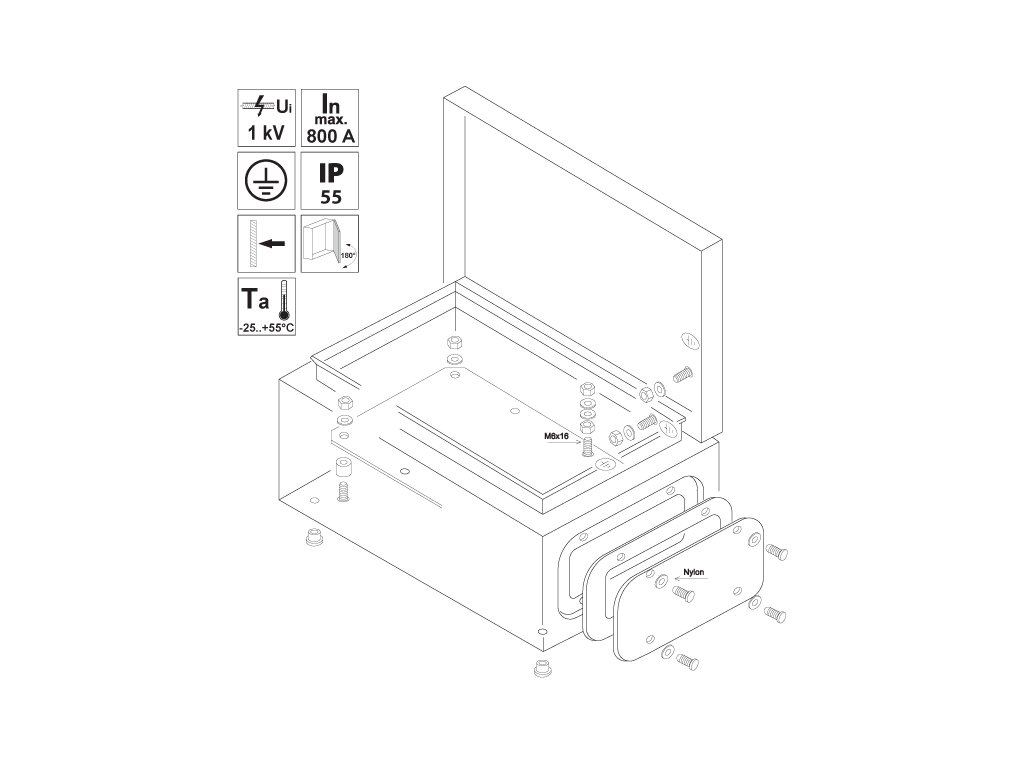

- Skriňa je od výroby vybavená zabudovanou prírubou na spodnej stene a vnútornou masívnou montážnou doskou pre univerzálne rozloženie prístrojov a káblových žľabov.
- Rozvodnica sa montuje prisadením na pevnú stenu. Vzhľadom na hmotnosť sa odporúča inštalácia s použitím príslušných dištančných držiakov na stenu pre lepšiu stabilitu a odvetranie zadnej strany.
- Ochranné pospojovanie (kostrenie) medzi krídlom dverí a základným telesom realizujte pomocou vhodného žltozeleného CYA vodiča, ktorý na oboch koncoch pevne ukončíte zalisovaním do káblových očiek.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
V čom je hlavná výhoda tohto modelu s hĺbkou 250 mm?
Tento model (TFE504025) má extra zväčšenú hĺbku až na 250 mm (v porovnaní s bežnejšími variantmi 150 alebo 200 mm). Týchto dodatočných 50-100 mm umožňuje bezproblémovú inštaláciu aj tých najhlbších komponentov priemyselnej automatizácie, zdrojov a transformátorov bez rizika zablokovania alebo poškriabania predných dverí.
Môžem nechať skriňu nezapojenú na uzemňovací vodič?
Nie, v žiadnom prípade. Keďže ide o kovový prvok patriaci do Triedy ochrany I., musí byť z hľadiska platných bezpečnostných noriem (vrátane STN 33 2000-4-41) striktne zaistené ochranné pospojovanie. Skriňa a dvere majú na tento účel predinštalované a zreteľne označené uzemňovacie body.
Je priložená montážna doska naozaj v cene?
Áno, masívna pozinkovaná montážna doska je už vopred pribalená vo vnútri rozvádzača ako štandardná výbava a je plne zahrnutá v celkovej cene produktu.
Ako sú vyriešené káblové priechodky? Sú tam už pripravené diery?
Otvory od výroby vyrazené nie sú. V spodnej časti skrine je ale upevnená odnímateľná kovová príruba, do ktorej si po jej odmontovaní pohodlne (mimo samotnej inštalácie a prístrojov) vyvŕtate otvory presne podľa rozmerov vašich vývodiek a prierezov káblov.
Dajú sa dvere skrine zavesiť z inej strany pre zmenu otvárania?
Áno, pánty dverí sú konštruované ako reverzibilné. Dvere tak môžete jednoducho demontovať a prehodiť ich na opačné otváranie (na ľavú alebo pravú stranu) podľa dispozičných požiadaviek priestoru. Uhol otvárania je pritom komfortných 100°.
Čo presne definuje stupeň IK10 u tohto modelu?
Hodnota IK10 označuje najvyšší stupeň štandardizovanej ochrany proti vonkajším mechanickým nárazom. Znamená to, že skriňa dokáže odolať nárazovej energii až do 20 Joulov, čo v praxi zodpovedá priamemu dopadu 5 kg telesa z výšky 40 cm, bez narušenia jej celistvosti.
Môžem túto rozvodnicu namontovať aj do exteriéru?
Ochrana IP55 inštaláciu v exteriéri teoreticky povoľuje. Z dlhodobého hľadiska (najmä pre antikoróznu ochranu kovu a stálosť lakovanej vrstvy) však dôrazne odporúčame umiestňovať skriňu do krytých priestorov, t.j. chránených pred priamym dažďom a intenzívnym UV žiarením.
Aké uzamykanie je použité na dvierkach?
Na tejto skrini je použitý jeden štandardný priemyselný centrálny zámok ovládaný špeciálnym kľúčom. Umožňuje to bezpečné uzavretie rozvodnice bez toho, aby k jej obsahu mali prístup neoprávnené osoby bez príslušného náradia.
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 10 kg |
| EAN: | 5997374152280 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
