Oceľoplechová rozvodnica Tracon TFE604020 – 600x400x200 mm (IP55/IK10) s montážnou doskou
Kód: TFE604020
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon TFE604020 je profesionálna oceľoplechová rozvodná skriňa určená pre rozsiahlejšie inštalácie, ktoré si vyžadujú značný vnútorný priestor (výška 600 mm) a zväčšenú montážnu hĺbku (200 mm). Vďaka masívnej konštrukcii s krytím IP55 a špičkovou nárazuvzdornosťou IK10 zaručuje spoľahlivé uloženie prístrojov v priemysle, veľkých dielňach a technických prevádzkach. Nadštandardná veľkosť ju predurčuje pre montáž viacerých zberníc, veľkých frekvenčných meničov, masívnych transformátorov a zaisťuje výbornú cirkuláciu vzduchu vo vnútri skrine pre efektívny odvod tepla z výkonových prvkov.
Kľúčové vlastnosti

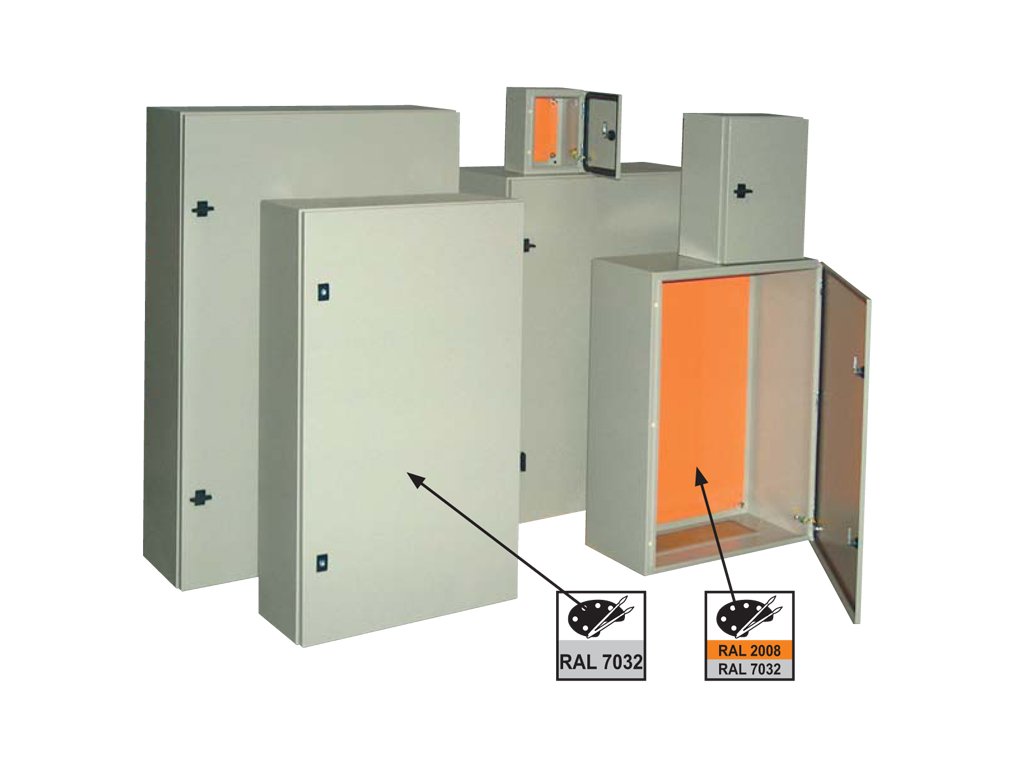

- ✔ Extrémna odolnosť: Skriňa z oceľového plechu chránená práškovým nástrekom (RAL 7035) zaručuje dlhú životnosť a ochranu pred mechanickým poškodením s najvyšším štandardom (IK10).
- ✔ Krytie IP55: Integrované tesnenie na dverách zaručuje spoľahlivú ochranu proti prenikaniu prachu a tryskajúcej vode zo všetkých smerov, čo je ideálne do vlhkého prostredia.

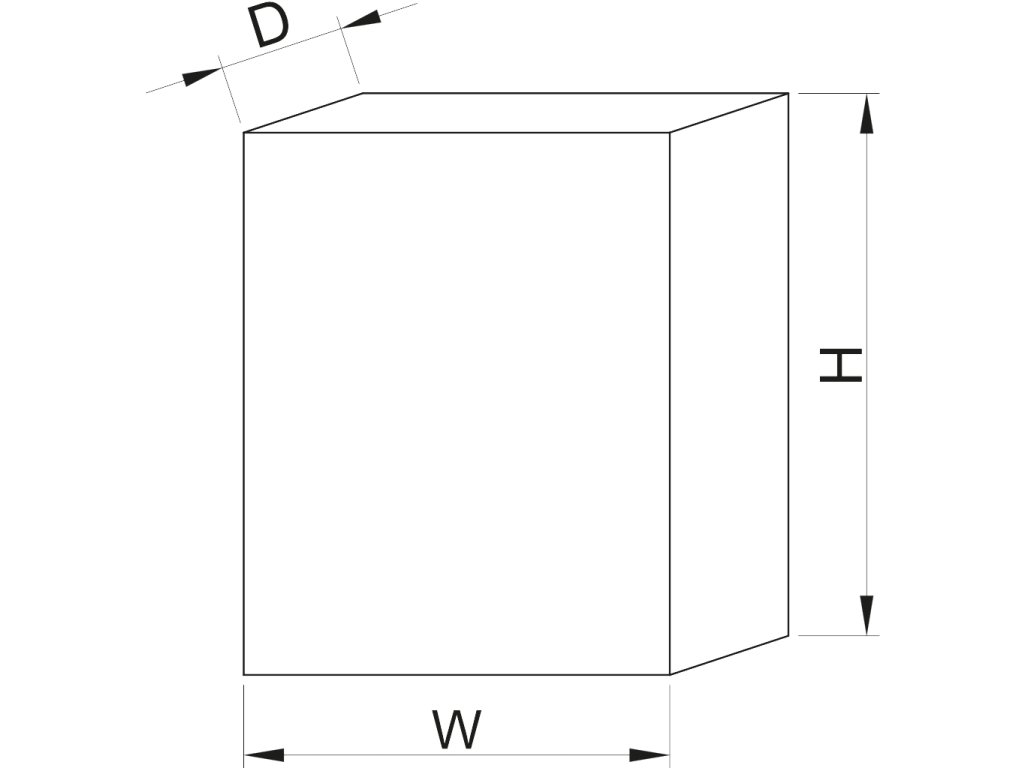

- ✔ Zväčšená výška a hĺbka: Vnútorná hĺbka 200 mm a výška až 600 mm umožňuje bezproblémovú inštaláciu najnáročnejších modulov, viacradových inštalácií a priemyselných prvkov s veľkou montážnou rezervou.

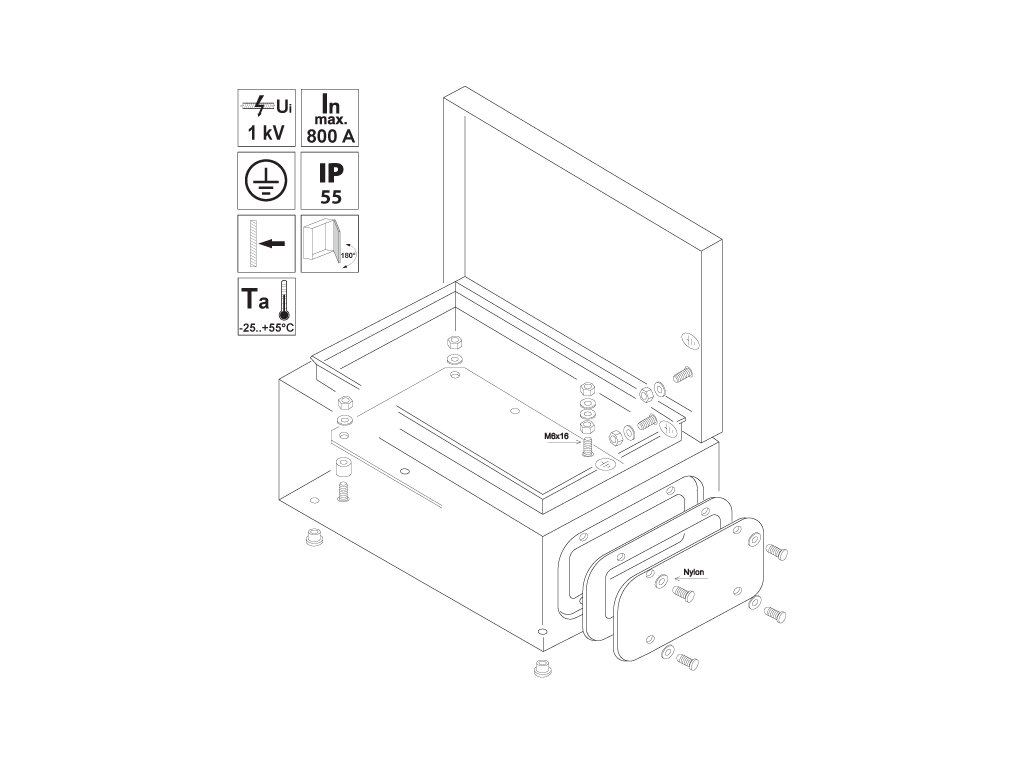

- ✔ Montážna doska a príruba: Masívna zinkovaná montážna doska v balení a odnímateľná spodná príruba pre pohodlné vŕtanie a inštaláciu káblových vývodiek mimo inštalovanej časti.
Použitie v praxi
- Priemyselná automatizácia a pohony: Ochrana veľkých frekvenčných meničov, mohutných stýkačov a relé a iných hlbokých komponentov pre rozsiahle riadenie motorov.
- Hlavné rozvádzače do objektov: V technických a garážových priestoroch, kde bežné plastové rozvádzačové skrine neposkytujú dostatočnú protipožiarnu ani mechanickú odolnosť pre väčší počet ističov.
- Uzlíkové a zbernicové prepojenia: Skriňa je veľmi vhodná ako centrálny distribučný uzol pre hrubšie prívodné káble a robustné svorkovnice na DIN lištu so štedrým priestorom na prepojovanie.
★ Rýchly výber / Na čo si dať pozor
- Ide o prázdnu kryciu skrinku (enclosure). Pre montáž radových prvkov (modulárnych prístrojov) je nevyhnutné doplniť ju o priskrutkované DIN lišty upevnené na montážnu dosku. Neviete si rady s usporiadaním? Prečítajte si náš článok Ako navrhnúť bytový rozvádzač.
- Z dôvodu bezpečnosti (podľa noriem pre zariadenia Triedy ochrany I a STN 33 2000-4-41) je nutné pripojiť ochranné pospojovanie (PE vodič) na pripravené svorníky dvier a samotného tela skrine.
- Vždy používajte adekvátne tesniace priechodky a vývodky zodpovedajúce vonkajšiemu priemeru vašich káblov, aby sa po inštalácii nenarušilo certifikované krytie IP55.
Najčastejšie chyby pri výbere
- ✘ Zabúdanie na extrémnu váhu skrine: Oproti bežným plastovým rozvodniciam má kovový model (so stranou 600x400 mm) veľmi vysokú hmotnosť. Do steny ju treba kotviť výhradne pomocou certifikovaných hmoždiniek určených do pevných materiálov (betón/plná tehla) s predpísanou nosnosťou.
- ✘ Zanedbanie riadenia oteplenia: Aj napriek obrovskej kapacite a zväčšenej hĺbke 200 mm môže vo vnútri plne uzavretej skrine s IP55 dochádzať k hromadeniu stratového tepla z výkonových modulov. Ak osadzujete tepelne náročné prvky, zvážte prídavnú ventiláciu alebo dodržiavajte maximálne bezpečné rozostupy pre správne chladenie.
Technické parametre
Kompatibilita a montáž
- Skriňa je od výroby vybavená zabudovanou prírubou na spodnej stene a vnútornou masívnou montážnou doskou pre univerzálne rozloženie prístrojov a žľabov.
- Rozvodnica sa montuje prisadením na pevnú stenu. Vzhľadom na jej hmotnosť sa odporúča inštalácia s použitím príslušných dištančných držiakov na stenu pre lepšiu stabilitu a odvetranie zadnej strany skrine.
- Ochranné pospojovanie (kostrenie) medzi krídlom dverí a základným telesom realizujte pomocou vhodného žltozeleného CYA vodiča, ktorý na oboch koncoch pevne ukončíte zalisovaním do káblových očiek.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aké sú hlavné výhody tohto modelu s výškou 600 mm a hĺbkou 200 mm?
Tento model (TFE604020) disponuje zväčšenou kapacitou vo výške (600 mm) aj hĺbke (200 mm) v porovnaní s bežnejšími variantmi. Umožňuje bezproblémovú inštaláciu aj tých najhlbších komponentov priemyselnej automatizácie, ako aj viacradové usporiadanie DIN líšt s ohľadom na komfortný káblový manažment po stranách.
Môžem nechať skriňu nezapojenú na uzemňovací vodič?
Nie, v žiadnom prípade. Keďže ide o kovový prvok patriaci do Triedy ochrany I., musí byť z hľadiska platných bezpečnostných noriem (vrátane STN 33 2000-4-41) striktne zaistené ochranné pospojovanie. Skriňa a dvere majú na tento účel predinštalované a zreteľne označené uzemňovacie body.
Je priložená montážna doska naozaj v cene?
Áno, masívna pozinkovaná montážna doska je už vopred pribalená vo vnútri rozvádzača ako štandardná výbava a je plne zahrnutá v celkovej cene produktu.
Ako sú vyriešené káblové priechodky? Sú tam už pripravené diery?
Otvory od výroby vyrazené nie sú. V spodnej časti skrine je ale upevnená odnímateľná kovová príruba, do ktorej si po jej odmontovaní pohodlne (mimo samotnej inštalácie a drahých prístrojov) vyvŕtate otvory presne podľa rozmerov vašich vývodiek a prierezov prívodných káblov.
Dajú sa dvere skrine zavesiť z inej strany pre zmenu otvárania?
Áno, pánty dverí sú konštruované ako reverzibilné. Dvere tak môžete jednoducho demontovať a prehodiť ich na opačné otváranie (na ľavú alebo pravú stranu) podľa dispozičných požiadaviek inštalačného miesta. Uhol otvárania zostáva 100°.
Prečo má táto rozvodnica 2 zámky, zatiaľ čo menšie verzie len jeden?
Vzhľadom na výšku skrine (600 mm) je výrobcom zvolené riešenie s dvoma zámkami, čo zaručuje dokonalé plošné dosadnutie dverí na tesnenie po celej výške rámu, čím je garantovaný krycí stupeň IP55 aj pri zvýšenom namáhaní.
Čo presne definuje stupeň IK10 u tohto modelu?
Hodnota IK10 označuje najvyšší stupeň štandardizovanej ochrany proti vonkajším mechanickým nárazom. Znamená to, že skriňa dokáže odolať nárazovej energii až do 20 Joulov, čo v praxi zodpovedá priamemu dopadu 5 kg telesa z výšky 40 cm.
Môžem túto rozvodnicu namontovať aj do exteriéru?
Ochrana IP55 inštaláciu v exteriéri teoreticky povoľuje. Z dlhodobého hľadiska (najmä pre antikoróznu ochranu kovu a stálosť lakovanej vrstvy) však dôrazne odporúčame umiestňovať skriňu do krytých priestorov, t.j. chránených pred priamym dažďom a intenzívnym UV žiarením.
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 14 kg |
| EAN: | 5997374152242 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
