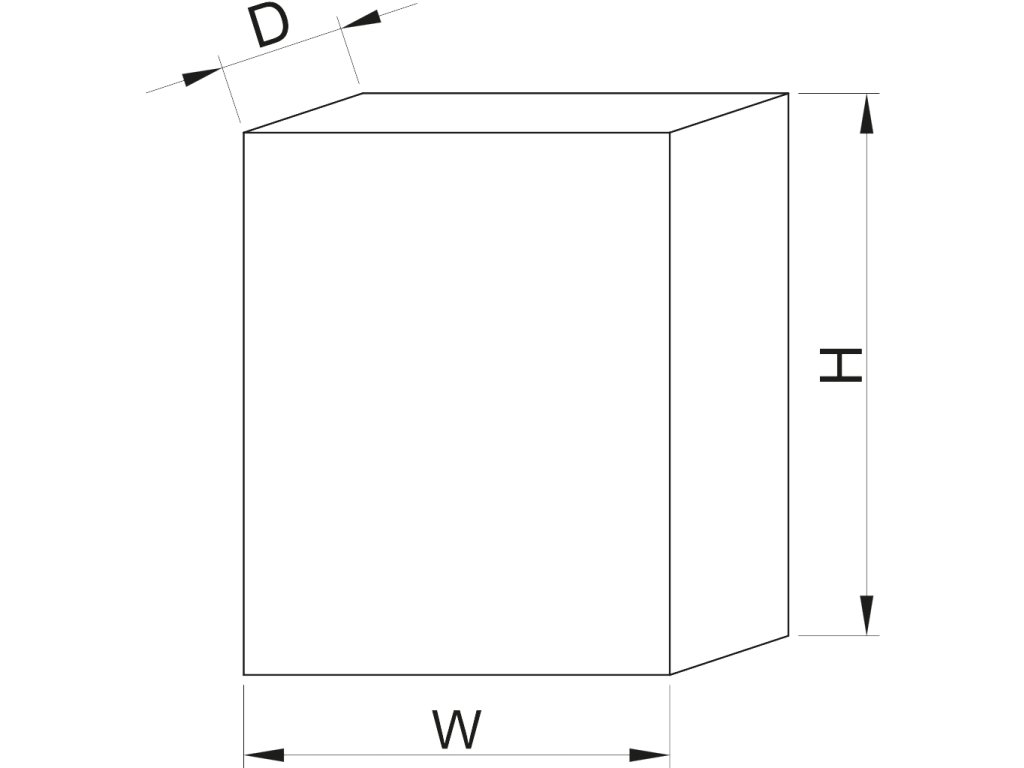

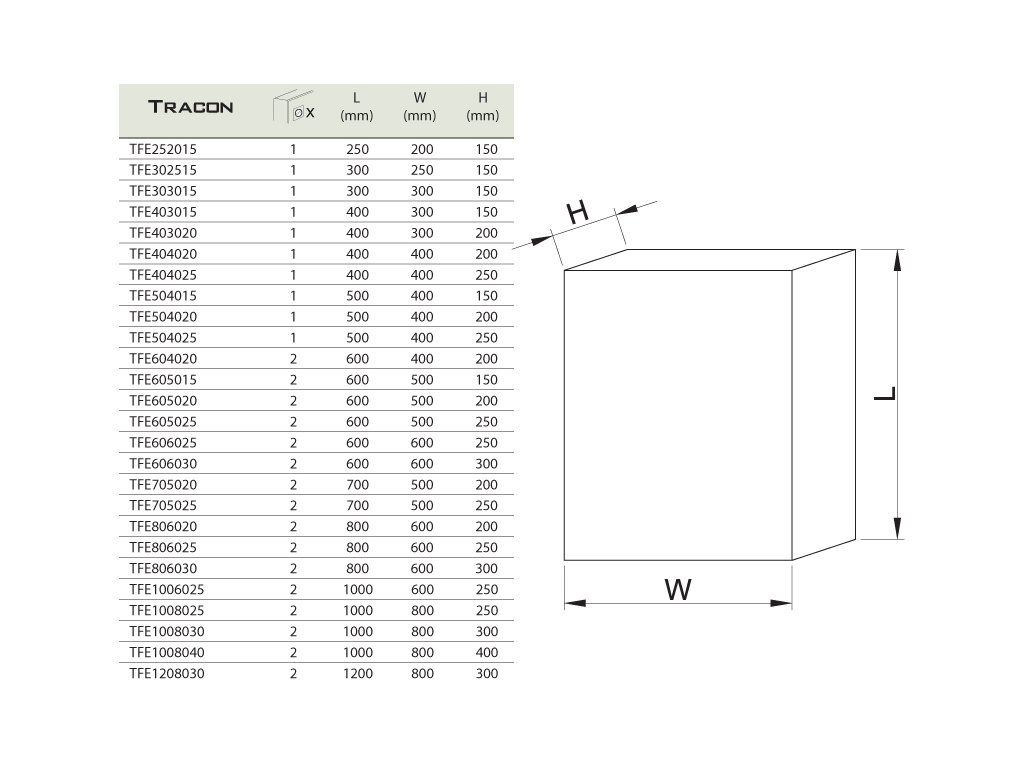

Oceľoplechová rozvodnica Tracon TFE606025 - 600x600x250 mm (IP55/IK10) s montážnou doskou
Kód: TFE606025
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon TFE606025 predstavuje jedno z najobjemnejších riešení v ponuke oceľoplechových rozvodných skríň. S obrovskou symetrickou montážnou plochou (600x600 mm) a zväčšenou hĺbkou až na 250 mm je stvorená pre najnáročnejšie priemyselné aplikácie, kde sa koncentruje množstvo hlbokých komponentov a stýkačov. Skriňa disponuje krytím IP55 s dvojbodovým uzamykaním a špičkovou nárazuvzdornosťou IK10, čo ju robí takmer nezničiteľnou v dielňach aj výrobných halách.
Kľúčové vlastnosti
- ✔ Extrémna odolnosť: Skriňa zváraná z oceľového plechu chránená práškovým nástrekom (RAL 7035) zaručuje dlhú životnosť a ochranu pred mechanickým poškodením (IK10).
- ✔ Krytie IP55 s dvojitým zámkom: Dvere (600x600 mm) sú vybavené 2 zámkami, čo zabezpečuje rovnomerný prítlak na penové tesnenie a zamedzuje vniknutiu prachu či striekajúcej vody.
- ✔ Maximálna montážna kapacita: Zväčšená hĺbka 250 mm dovoľuje zabudovať masívne frekvenčné meniče, napájacie zdroje alebo zložité viacradové usporiadanie s bohatým káblovým manažmentom po stranách.
- ✔ Montážna doska v cene: Súčasťou je obrovská pozinkovaná montážna doska pripravená na uchytenie DIN líšt, líšt a radových svorkovníc.
Použitie v praxi
- Centrálna priemyselná automatizácia: Ako ústredný riadiaci box pre PLC automaty, veľké moduly zberníc a polia výkonných stýkačov a relé.
- Hlavné podružné rozvádzače: V halách a objektoch pre centralizáciu desiatok ističov, chráničov a oddeľovacích prvkov s požiadavkou na protipožiarnu odolnosť kovu.
- Technológie FVE a batériové systémy: Pre uloženie ochranných prvkov solárnych elektrární, DC/AC oddelenie a inteligentný manažment energií.
★ Rýchly výber / Na čo si dať pozor
- Skriňa sa dodáva prázdna. Všetky montážne prvky ako sú DIN lišty si k nej musíte doobjednať a priskrutkovať sami na vnútornú montážnu dosku.
- Z dôvodu bezpečnosti (podľa noriem STN pre zariadenia Triedy ochrany I) je nutné pripojiť ochranné pospojovanie (PE vodič) na pripravené svorníky dvier a samotného tela skrine.
- Pre spoľahlivé zachovanie stupňa krytia IP55 po zavedení káblov použite pri vstupe (cez odnímateľnú prírubu) výhradne certifikované tesniace priechodky a vývodky.
Najčastejšie chyby pri výbere
- ✘ Zanedbanie kotviaceho materiálu: Tento rozmerný kovový model má veľmi vysokú hmotnosť. Montáž na tenké priečky bez primeraného vyztuženia alebo podcenenie kvality oceľových hmoždiniek (určených výhradne do pevného muriva/betónu) môže viesť k havárii.
- ✘ Zanedbanie riadenia oteplenia (chladenie): Obrovský vnútorný priestor nabáda k osadeniu desiatok prístrojov. Avšak vo vnútri plne uzavretej skrine s IP55 nedochádza k voľnej cirkulácii vzduchu von z boxu. Výkonové komponenty je nutné rozmiestniť s dostatočným odstupom alebo nainštalovať aktívnu ventiláciu (ventilátor s filtrom).
Technické parametre
Kompatibilita a montáž

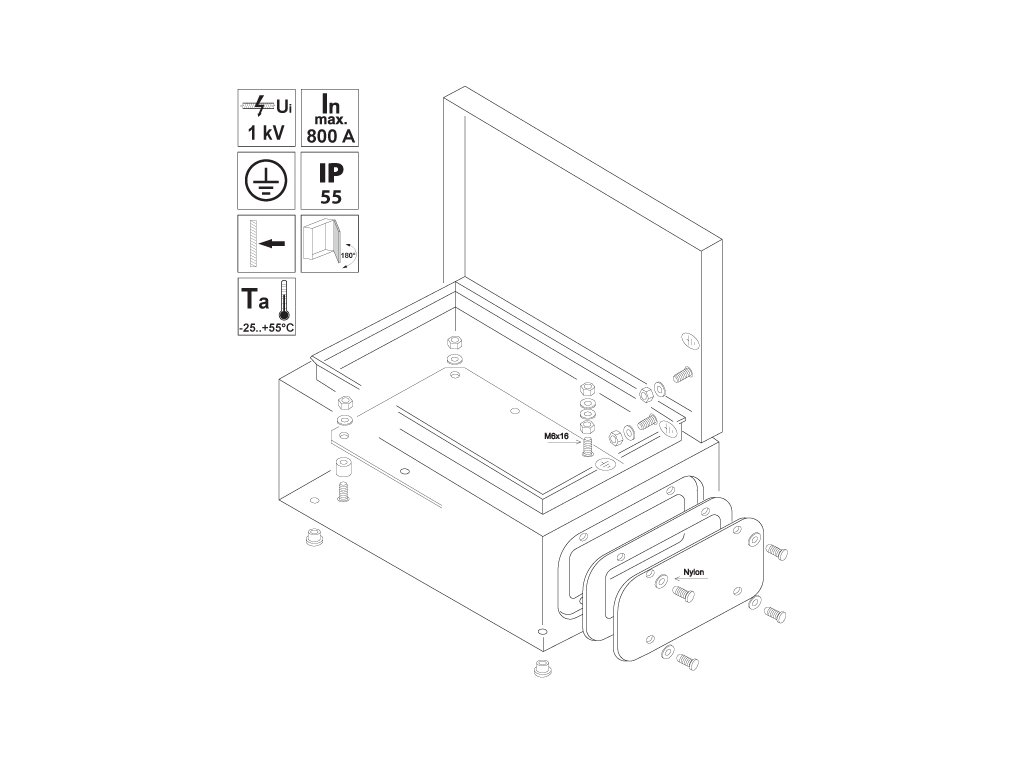

- Skriňa je od výroby vybavená zabudovanou prírubou na spodnej stene a rozľahlou vnútornou montážnou doskou pre absolútne prispôsobenie vnútorného rozloženia (ističe zvislo/vodorovne, žľaby).
- Rozvodnica sa montuje prisadením na pevnú stenu. Pri takto masívnej skrini je dištančná montáž od steny (s použitím príslušných držiakov) vysoko odporúčaná kvôli odvetraniu vlhkosti vznikajúcej medzi omietkou a skriňou.
- Ochranné pospojovanie (kostrenie) medzi krídlom dverí a základným telesom realizujte pomocou dostatočne dimenzovaného žltozeleného CYA vodiča, zalisovaného do káblových očiek (svorníky sú pripravené od výroby).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo je hlavnou prednosťou modelu TFE606025 oproti iným rozmerom?
Tento model (TFE606025) ponúka obrovský symetrický priestor (600x600 mm) a zároveň extra zväčšenú hĺbku (250 mm). V praxi to znamená, že okrem širokého manévrovacieho priestoru po bokoch pre zväzky káblov (káblové žľaby), dokážete do vnútra inštalovať aj komponenty s výnimočnou hĺbkou, ako sú veľké trojfázové meniče frekvencie či transformátory.
Prečo má táto rozvodnica až 2 zámky?
Na zaistenie požadovaného stupňa krytia IP55 musí krídlo dverí rovnomerne a dostatočne silno doliehať na penové tesnenie na tele skrine. Pri výške dverí 600 mm jeden stredový zámok nestačí; použitie dvoch zámkov (hore a dole) zaistí dokonalý plošný prítlak aj v extrémnych rohoch.
Môžem nechať skriňu nezapojenú na uzemňovací vodič?
Nie, v žiadnom prípade. Keďže ide o kovový obal patriaci do Triedy ochrany I., musí byť z hľadiska platných bezpečnostných noriem (STN 33 2000-4-41) striktne zaistené ochranné pospojovanie. Skriňa a dvere majú na tento účel predinštalované uzemňovacie body.
Ako sú vyriešené káblové priechodky v tak veľkej skrini? Sú tam už diery?
Otvory od výroby vyrazené nie sú. V spodnej časti skrine je inštalovaná široká odnímateľná kovová príruba. Môžete ju demontovať a na pracovnom stole si do nej vyvŕtať/vyraziť otvory presne pre počet a rozmer vývodiek, ktoré vaša konkrétna inštalácia vyžaduje.
Dajú sa dvere skrine zavesiť z inej strany pre zmenu otvárania?
Áno, pánty dverí sú konštruované ako plne reverzibilné. Dvere tak môžete jednoducho demontovať a prehodiť ich na opačné otváranie (na ľavú alebo pravú stranu). Uhol otvárania zostáva 100°, čo je dostatočné pre akýkoľvek servis prístrojov vo vnútri.
Čo presne definuje stupeň IK10 u tohto modelu?
Hodnota IK10 označuje najvyšší stupeň štandardizovanej ochrany proti vonkajším mechanickým nárazom. Znamená to, že skriňa dokáže odolať nárazovej energii až do 20 Joulov, čo v praxi zodpovedá priamemu dopadu 5 kg telesa z výšky 40 cm, bez narušenia vnútorných prvkov.
Môžem túto rozvodnicu namontovať aj do exteriéru?
Krytie IP55 teoreticky chráni rozvodnicu proti vlhkosti v exteriéri. Z dlhodobého hľadiska (najmä pre antikoróznu ochranu kovu a stálosť laku na veľkej ploche) však dôrazne odporúčame umiestňovať skriňu do krytých priestorov, t.j. chránených pred priamym dažďom a intenzívnym letným slnkom (UV).
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 14 kg |
| EAN: | 5997374176354 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
