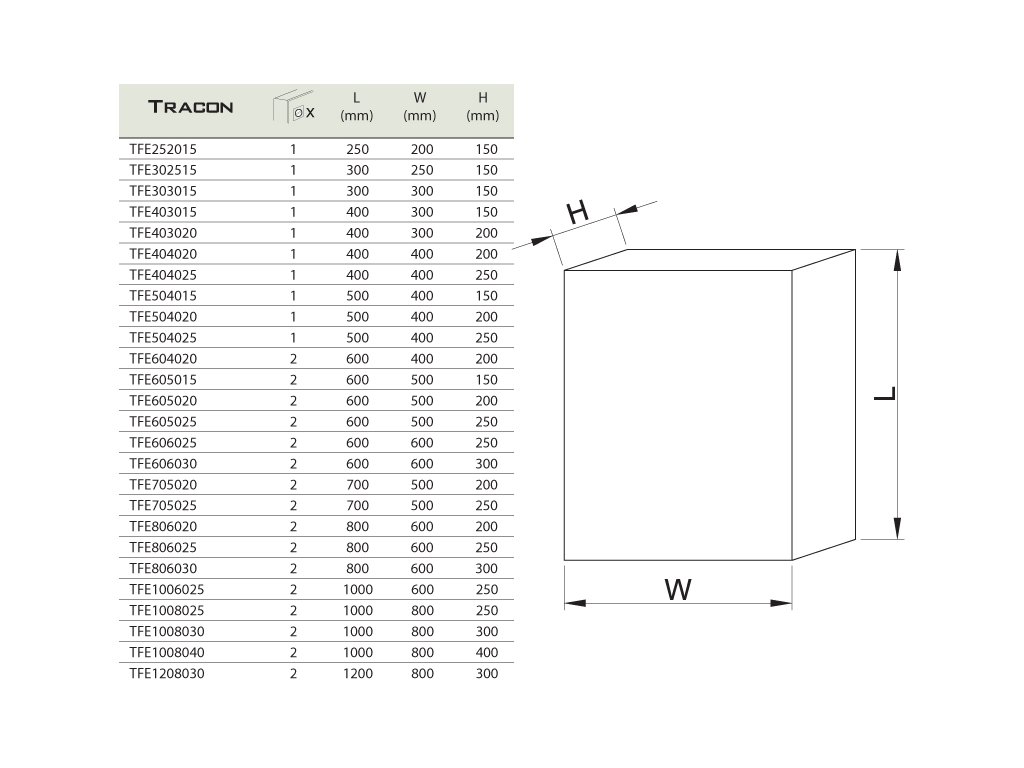

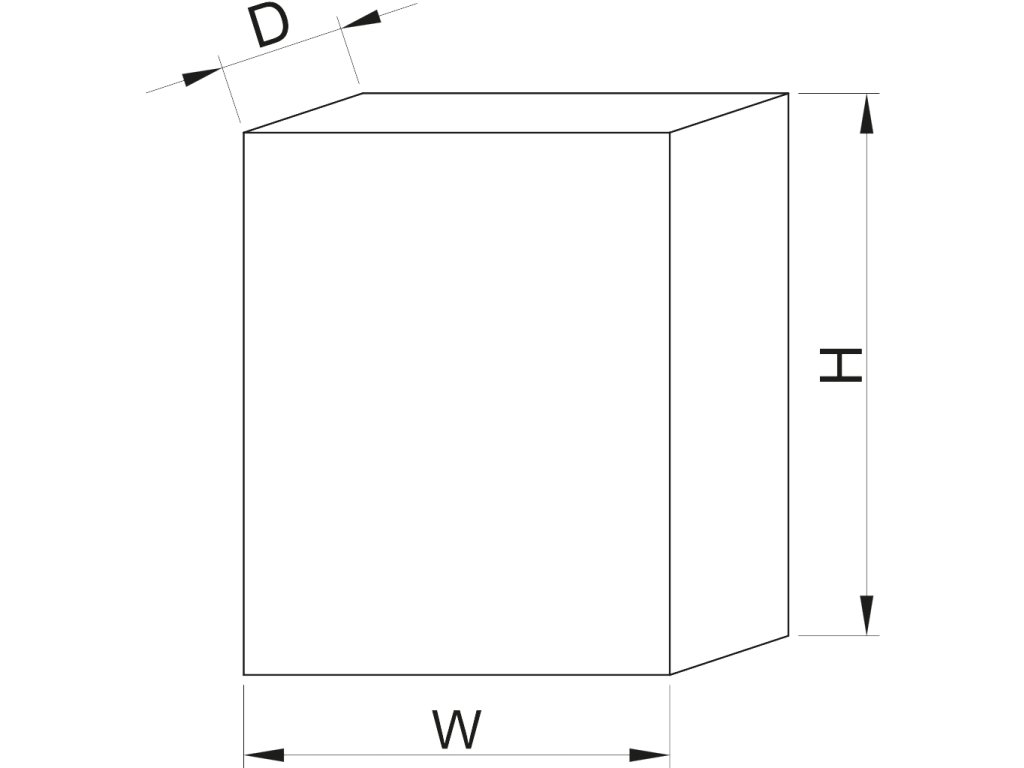

Oceľoplechová rozvodnica Tracon TFE705020 – 700x500x200 mm (IP55/IK10) s montážnou doskou
Kód: TFE705020
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon TFE705020 predstavuje mimoriadne priestranné riešenie v kategórii nástenných oceľoplechových rozvodných skríň. S obrovskou montážnou plochou vďaka výške 700 mm a hĺbke 200 mm je stvorená pre najnáročnejšie priemyselné inštalácie, kde sa koncentruje enormné množstvo ovládacích komponentov, káblových trás a výkonových stýkačov. Skriňa disponuje certifikovaným krytím IP55 s dvojbodovým uzamykaním a nekompromisnou nárazuvzdornosťou IK10, čo zabezpečuje stopercentnú prevádzku aj v ťažkých podmienkach dielní a výrobných hál.
Kľúčové vlastnosti

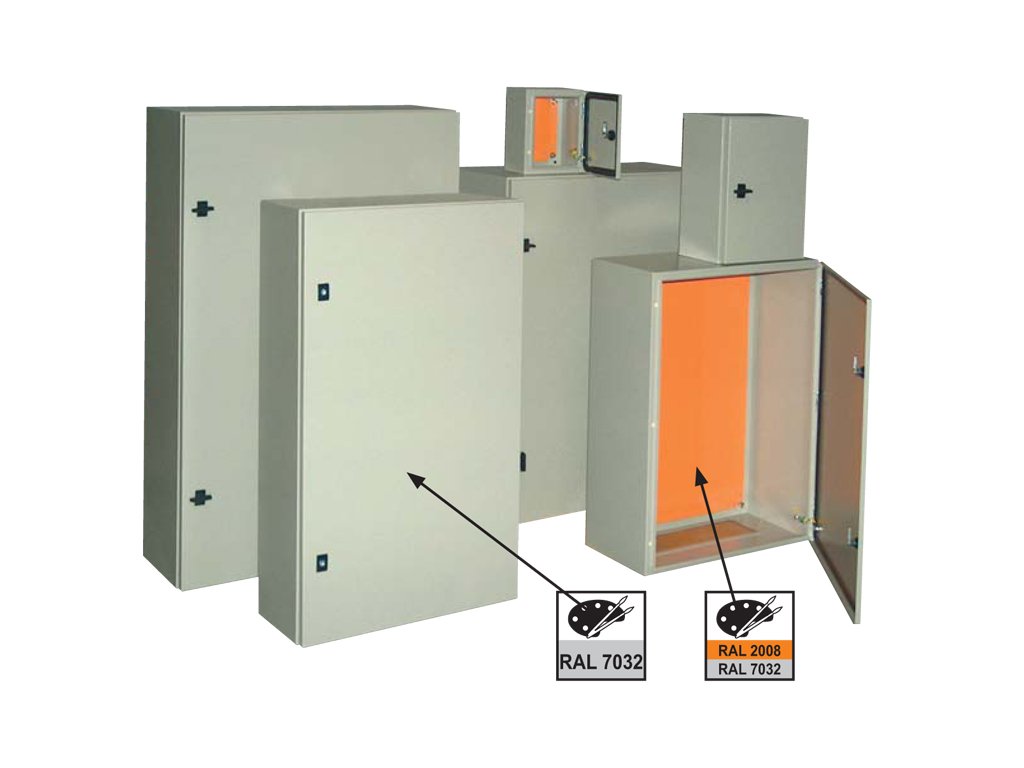

- ✔ Extrémna mechanická odolnosť: Skriňa zváraná z oceľového plechu chránená práškovým nástrekom (RAL 7035) zaručuje obrovskú životnosť a ochranu pred deštrukčným mechanickým poškodením (IK10).
- ✔ Krytie IP55 s dvojitým zámkom: Extrémne vysoké dvere (700 mm) sú zabezpečené 2 zámkami. To garantuje rovnomerný prítlak na vnútorné penové tesnenie a zamedzuje tak vniknutiu prachu či striekajúcej vody.
- ✔ Obrovská montážna kapacita: Výška 700 mm a hĺbka 200 mm dovoľuje bez obmedzení zabudovať aj najväčšie automatizačné celky so širokými rozvodnými žľabmi.
- ✔ Montážna doska v cene: Súčasťou je obrovská pozinkovaná montážna doska pripravená na individuálne uchytenie líšt a radových svorkovníc na DIN lištu.
Použitie v praxi
- Centrálna priemyselná automatizácia: Ako obrí ústredný riadiaci box pre siete PLC automatov a celé polia výkonných stýkačov a relé.
- Hlavné podružné rozvádzače: V halách, nemocniciach a komerčných objektoch pre centralizáciu desiatok ističov, chráničov s nutnosťou použiť odolné kovové rozvádzačové skrine.
- Technológie FVE a zdroje: Pre bezpečné uloženie ochranných prvkov solárnych elektrární (DC rozvádzač), MSR techniky a robustných záložných zdrojov napájania.
★ Rýchly výber / Na čo si dať pozor
- Skriňa sa dodáva prázdna. Všetky nosné prvky ako sú DIN lišty si k nej musíte doobjednať a priskrutkovať na vnútornú montážnu dosku podľa vlastného uváženia.
- Z dôvodu bezpečnosti (podľa noriem STN pre zariadenia Triedy ochrany I) je absolútne nutné pripojiť ochranné pospojovanie (PE vodič) na vopred pripravené svorníky dvier a samotného tela skrine.
- Pre stopercentné zachovanie vysokého stupňa krytia IP55 po zavedení hrubých káblov použite pri vstupe (cez odnímateľnú prírubu) výhradne originálne tesniace káblové vývodky.
Najčastejšie chyby pri výbere
- ✘ Zanedbanie kotviaceho materiálu: Tento rozmerný kovový model má veľmi vysokú hmotnosť už prázdny. Montáž na sadrokartónové priečky bez robustnej výstuže je nebezpečná. Do betónu používajte výhradne oceľové certifikované kotvy.
- ✘ Nedostatočný odvod tepla (chladenie): Obrovský vnútorný priestor nabáda k osadeniu desiatok výkonných prístrojov. Avšak vo vnútri plne uzavretej skrine s IP55 nedochádza k voľnej cirkulácii vzduchu. Výkonové komponenty je nutné rozmiestniť s ohľadom na prirodzenú konvekciu a často doinštalovať aktívnu ventiláciu (ventilátor s filtrom).
Technické parametre
Kompatibilita a montáž
- Skriňa je od výroby vybavená rozľahlou vnútornou montážnou doskou pre absolútne prispôsobenie vnútorného rozloženia a uchytenie aj atypických komponentov a líšt.
- Rozvodnica sa inštaluje ako prisadená na pevnú stenu. Vzhľadom na jej masívnu plochu je dištančná montáž od steny veľmi odporúčaná kvôli zamedzeniu tvorby a prenosu vlhkosti (kondenzátu).
- Pre realizáciu bezpečnostného pospojovania dverí so základným telesom použite ohybný zeleno-žltý CYA vodič pevne nalisovaný do príslušných káblových očiek.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aké sú hlavné výhody výšky 700 mm?
Model (TFE705020) poskytuje gigantický montážny priestor do výšky. Umožňuje nielen bezproblémové inštalovanie množstva radov DIN líšt s ističmi nad sebou, ale poskytuje aj obrovskú voľnosť pre masívny káblový manažment pomocou zvislých a vodorovných káblových žľabov.
Prečo má táto rozvodnica 2 zámky?
Kritickým parametrom pre dosiahnutie trvalého krytia IP55 je dokonalé priľahnutie dverí k penovému tesneniu na telese skrine. Vzhľadom na extrémnu výšku dverí 700 mm by jeden centrálny zámok nedokázal vytvoriť rovnomerný prítlak. Dvojitý zámok (v hornej a dolnej časti) tento problém spoľahlivo rieši aj v kritických rohoch.
Môžem nechať skriňu nezapojenú na uzemňovací vodič?
Nie, v žiadnom prípade. Keďže ide o kovový obal patriaci do Triedy ochrany I., musí byť z hľadiska platných bezpečnostných noriem (STN 33 2000-4-41) striktne zaistené ochranné pospojovanie. Skriňa a dvere majú na tento účel predinštalované a jasne označené uzemňovacie body.
Je priložená montážna doska naozaj v cene?
Áno, masívna pozinkovaná montážna doska s rozsiahlym pôdorysom je už vopred pribalená vo vnútri rozvádzača ako plnohodnotná štandardná výbava dodávky a je zahrnutá v cene produktu.
Ako sú vyriešené káblové priechodky v tak veľkej skrini?

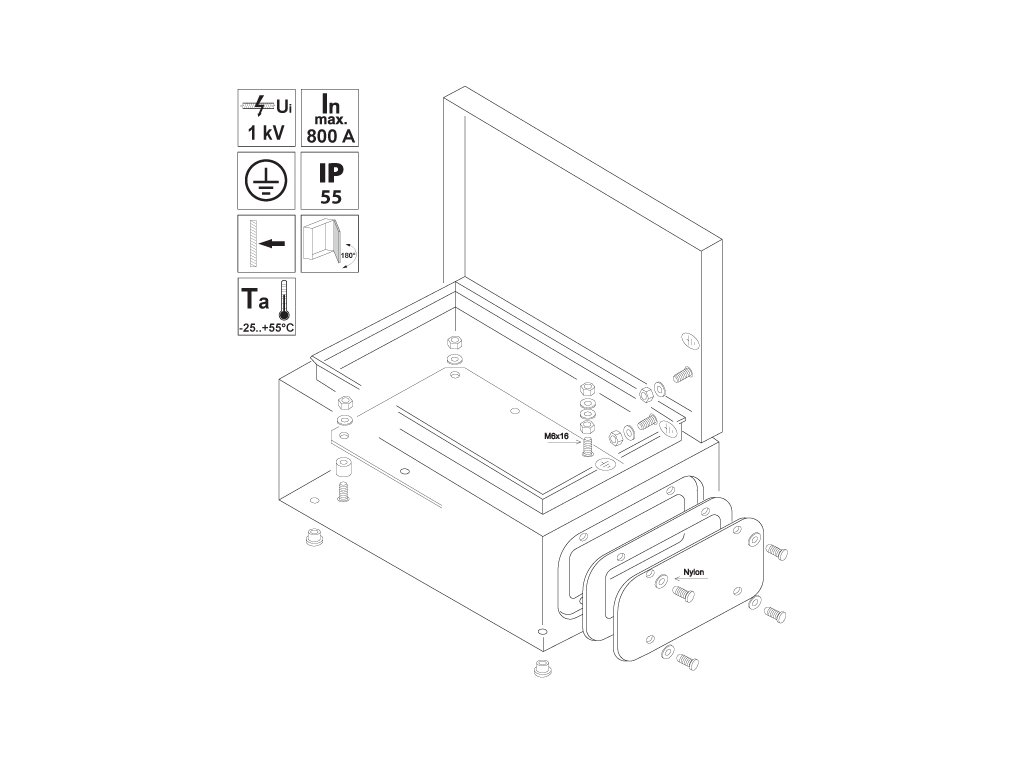

Z výroby otvory vyrazené nie sú, aby sa garantovala variabilita na rôzne smery káblových trás. V spodnej časti skrine sa však nachádza odnímateľná kovová príruba. Tú si môžete demontovať a bezpečne na ponku si do nej vyvŕtať/vyraziť otvory presne pre tie prierezy káblov a vývodiek, ktoré vaša inštalácia vyžaduje.
Dajú sa dvere skrine zavesiť z inej strany pre zmenu otvárania?
Áno, pánty dverí sú konštruované ako plne reverzibilné. Dvere tak môžete jednoducho demontovať a prehodiť ich na opačné otváranie (na ľavú alebo pravú stranu). Uhol otvárania dverí je pritom komfortných 100°.
Čo presne definuje stupeň IK10 u tohto modelu?
Hodnota IK10 označuje absolútne najvyšší stupeň štandardizovanej ochrany proti vonkajším mechanickým nárazom. Znamená to, že oceľová skriňa bezpečne odolá nárazovej energii až do 20 Joulov, čo v praxi zodpovedá dopadu 5 kg závažia z výšky 40 cm.
Môžem túto rozvodnicu namontovať aj do exteriéru?
Ochrana IP55 po technickej stránke inštaláciu v exteriéri umožňuje. Z dlhodobého pohľadu (najmä na zachovanie antikoróznej ochrany zinkovaním a stálosti laku) však vo všeobecnosti odporúčame umiestňovať takéto skrine do krytých priestorov (napríklad pod prístrešky), kde nebudú trvale vystavované priamemu dažďu a letnému slnečnému UV žiareniu.
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 20 kg |
| EAN: | 5997374152266 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
