Oceľoplechová rozvodnica Tracon TFE806025 – 800x600x250 mm (IP55/IK10) s montážnou doskou
Kód: TFE806025
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon TFE806025 je gigant v ponuke nástenných oceľoplechových rozvodných skríň. S ohromujúcou výškou 800 mm a extra zväčšenou hĺbkou 250 mm je stvorená pre najrozsiahlejšie priemyselné inštalácie, kde sa na jednom mieste stretáva obrovské množstvo hlbokých komponentov (frekvenčné meniče, PLC), zložité káblové trasy a výkonové stýkače. Skriňa disponuje garantovaným krytím IP55 s dvojbodovým uzamykaním a nekompromisnou nárazuvzdornosťou IK10, čo zabezpečuje stopercentnú bezpečnosť aj v najdrsnejších podmienkach dielní a výrobných závodov.
Kľúčové vlastnosti

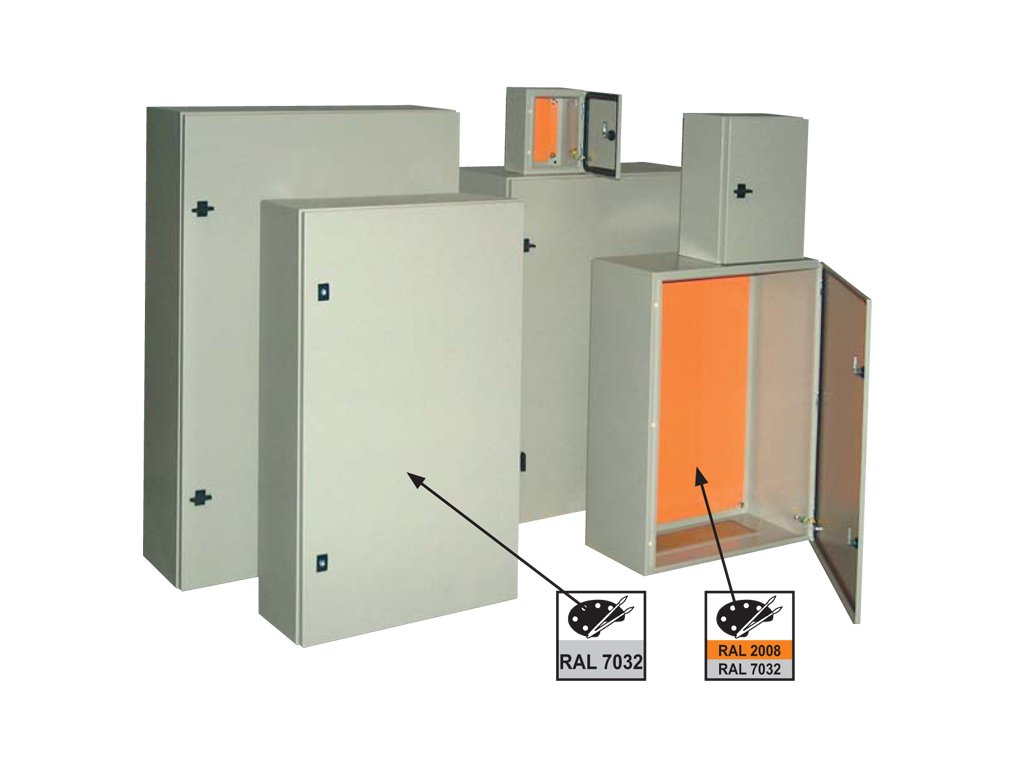

- ✔ Extrémna mechanická odolnosť: Robustná konštrukcia z oceľového plechu chránená práškovým nástrekom (RAL 7035) zaručuje dlhú životnosť a ochranu pred devastačným mechanickým poškodením (IK10).
- ✔ Krytie IP55 s dvojitým zámkom: Extrémne vysoké dvere (800 mm) sú zabezpečené dvomi zámkami. To garantuje rovnomerný plošný prítlak na vnútorné penové tesnenie a bráni vniknutiu prachu či striekajúcej vody.
- ✔ Extra zväčšená hĺbka a kapacita: Výška 800 mm v spojení s hĺbkou 250 mm dovoľuje bez obmedzení inštalovať obrovské automatizačné celky a najhlbšie výkonové transformátory so širokými rozvodnými žľabmi.
- ✔ Montážna doska v cene: Súčasťou je nadštandardne veľká pozinkovaná montážna doska, pripravená na individuálne uchytenie líšt a stoviek prístrojov či svorkovníc na DIN lištu.
Použitie v praxi
- Centrálna priemyselná automatizácia: Ako ústredný riadiaci rozvádzač pre zložité siete PLC, hlboké meniče napätia a obrovské polia výkonných stýkačov a relé.
- Hlavné podružné rozvádzače: V priemyselných halách a nemocniciach pre zosieťovanie desiatok silových prívodov s požiadavkou na nehorľavosť oceľovej rozvádzačovej skrine.
- Technológie FVE a nabíjacie stanice: Pre bezpečné a priestorné uloženie výkonových ochranných prvkov pre solárne systémy a MSR techniky.
★ Rýchly výber / Na čo si dať pozor
- Skriňa sa dodáva prázdna. Všetky nosné prvky ako sú DIN lišty si k nej musíte doobjednať a ukotviť na vnútornú montážnu dosku podľa vlastného uváženia. Pripravujete domový systém? Prečítajte si článok Ako navrhnúť bytový rozvádzač.
- Z bezpečnostných dôvodov (Trieda ochrany I) je absolútne nevyhnutné pripojiť ochranné pospojovanie (PE vodič) na vopred pripravené svorníky dvier a samotného tela kovovej skrine.
- Pre stopercentné zachovanie vysokého stupňa krytia IP55 po zavedení desiatok hrubých káblov použite na vstupe (cez odnímateľnú prírubu) výhradne certifikované tesniace káblové vývodky.
Najčastejšie chyby pri výbere
- ✘ Zanedbanie masívneho kotviaceho materiálu: Tento obrý kovový model má mimoriadne vysokú hmotnosť už prázdny. Akákoľvek montáž na sadrokartón je bez špeciálnej nosnej konštrukcie nemožná. Do steny používajte len tie najsilnejšie oceľové certifikované kotvy do betónu.
- ✘ Nedostatočný odvod stratového tepla: Obrovský vnútorný priestor (800x600x250) nabáda k osadeniu desiatok výkonných prístrojov (meniče, zdroje). Vo vnútri plne uzavretej IP55 skrine však prirodzené chladenie nestačí. Do inštalácie vždy naplánujte aktívnu ventiláciu (ventilátor s výfukovým filtrom).

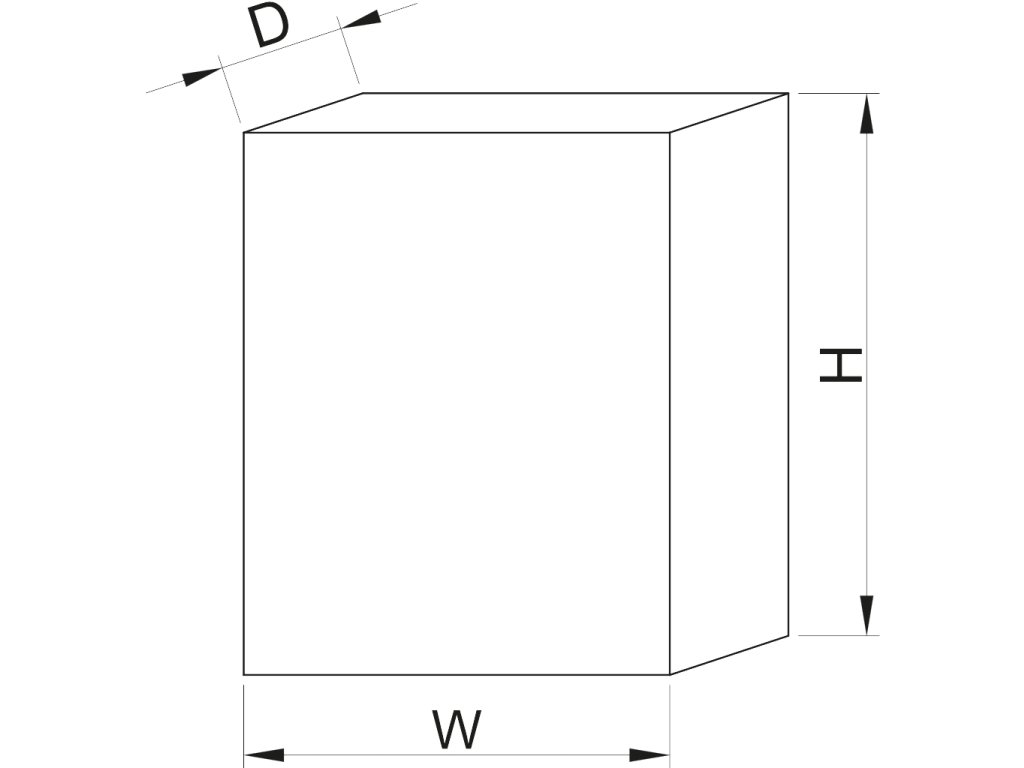

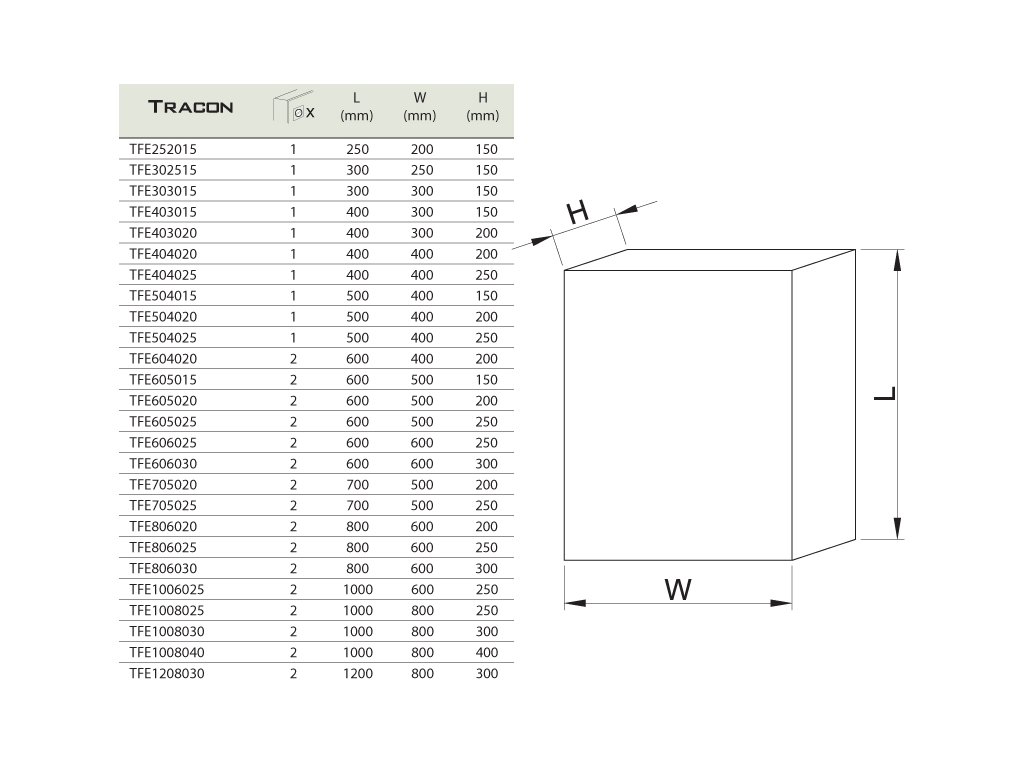

Technické parametre
Kompatibilita a montáž
- Skriňa je od výroby vybavená rozľahlou vnútornou montážnou doskou pre absolútne prispôsobenie vnútorného rozloženia prístrojov a veľkých káblových žľabov.
- Rozvodnica sa inštaluje ako prisadená na pevnú stenu. Pri takto masívnej a hlbokej skrini sa dôrazne odporúča montáž s dištančnými nástennými držiakmi, kvôli zabezpečeniu cirkulácie vzduchu medzi stenou a oceľovým plechom.
- Pre realizáciu bezpečnostného pospojovania (ochranného kostrenia) medzi dverami a telesom použite ohybný zeleno-žltý CYA vodič pevne nalisovaný do masívnych káblových očiek.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aké sú hlavné výhody modelu s výškou 800 mm a hĺbkou 250 mm?
Model (TFE806025) kombinuje najväčší montážny priestor do výšky (až 800 mm) so zväčšenou hĺbkou 250 mm. Umožňuje bezproblémové inštalovanie desiatok DIN líšt nad sebou, pripojenie hlbokých prvkov (zdrojov, meničov) a zachovanie obrovského priestoru pre komfortný a objemný káblový manažment.
Prečo má táto rozvodnica 2 zámky?
Kritickým parametrom pre dosiahnutie a trvalé udržanie krytia IP55 je dokonalé priľahnutie dverí k penovému tesneniu na telese skrine. Pri dverách vysokých 800 mm by jeden centrálny zámok nedokázal vytvoriť rovnomerný prítlak. Dvojitý zámok tento problém spoľahlivo rieši a tesní skriňu aj v rohoch.
Môžem nechať skriňu nezapojenú na uzemňovací vodič?
Nie, v žiadnom prípade. Keďže ide o kovový obal patriaci do Triedy ochrany I., musí byť z hľadiska platných bezpečnostných noriem (STN 33 2000-4-41) striktne zaistené ochranné pospojovanie. Skriňa a dvere majú na tento účel predinštalované a jasne označené uzemňovacie body pre PE vodič.
Je priložená montážna doska naozaj v cene?
Áno, masívna pozinkovaná montážna doska s mimoriadne veľkým pôdorysom je už vopred pribalená vo vnútri rozvádzača ako plnohodnotná štandardná výbava dodávky a je tak plne zahrnutá v cene skrine.
Ako sú vyriešené káblové priechodky v tak veľkej skrini?

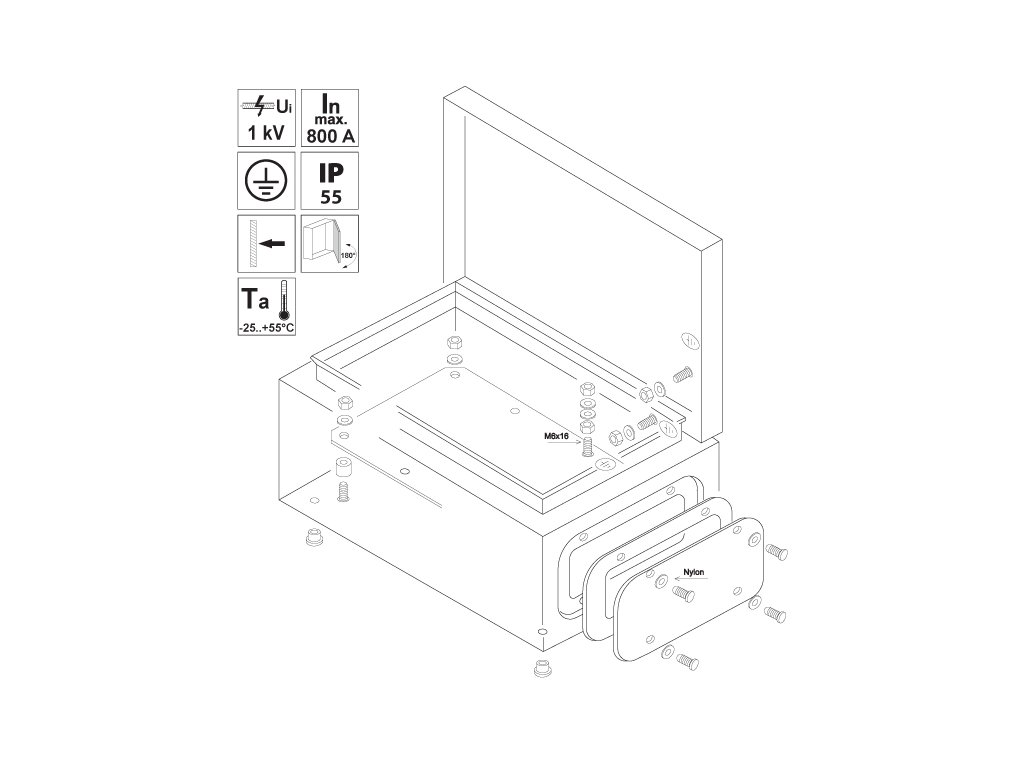

Z výroby otvory vyrazené nie sú, aby skriňa nestratila variabilitu. V spodnej časti skrine sa však nachádza odnímateľná kovová príruba. Tú si môžete demontovať a bezpečne (s použitím napr. stupňovitého vrtáku) do nej vyvŕtať otvory presne pre tie prierezy a vývodky, ktoré vyžaduje váš projekt.
Dajú sa dvere skrine zavesiť z inej strany pre zmenu otvárania?
Áno, pánty dverí sú konštruované ako plne reverzibilné. Dvere môžete jednoducho demontovať a prehodiť ich na opačné otváranie (na ľavú alebo pravú stranu). Uhol otvárania dverí je vďaka robustným pántom komfortných 100°.
Čo presne definuje stupeň IK10 u tohto modelu?
Hodnota IK10 označuje absolútne najvyšší stupeň štandardizovanej ochrany proti vonkajším mechanickým nárazom. Znamená to, že oceľová skriňa bezpečne odolá nárazovej energii až do 20 Joulov, čo v praxi zodpovedá priamemu dopadu 5 kg závažia z výšky 40 cm.
Môžem túto rozvodnicu namontovať aj do exteriéru?
Ochrana IP55 po technickej stránke inštaláciu v exteriéri umožňuje. Z dlhodobého pohľadu (pre zachovanie neporušenosti antikoróznej ochrany laku na tak veľkej ploche) dôrazne odporúčame umiestňovať skriňu do krytých priestorov, napríklad pod prestrešenia, kde nebude trvale vystavovaná priamemu dažďu a slnečnému UV žiareniu.
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 28 kg |
| EAN: | 5997374152310 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
