Podrobný popis
Kapacita 9 modulov Krytie IP40 Na omietku Vrátane DIN lišty
Expertný verdikt Elmit

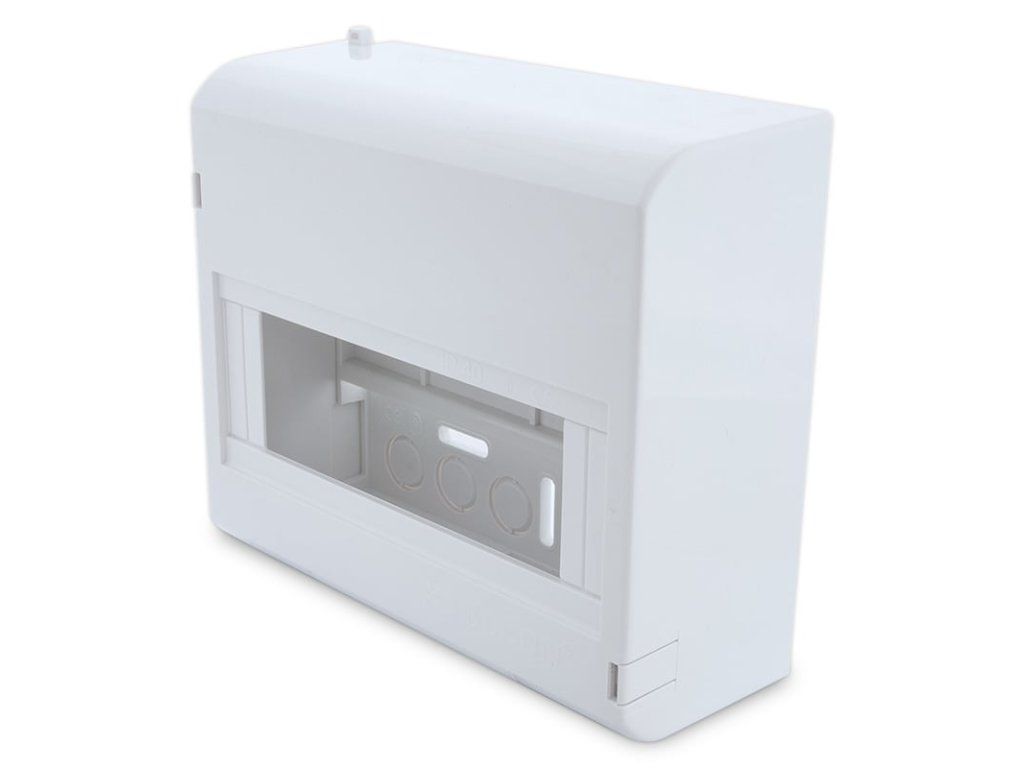

Prístrojový kryt ELCON 9M je praktická plastová rozvodnica určená na montáž na povrch v suchých interiéroch. Vďaka vstavanej DIN lište a kapacite pre 9 modulov poskytuje bezpečný priestor pre inštaláciu trojfázových ističov, prúdových chráničov alebo kombinácie viacerých jednofázových okruhov v bytoch a technických miestnostiach.
Model 9M je optimálnou voľbou pri rozširovaní elektroinštalácie, kde potrebujete osadiť viacero prístrojov bez nutnosti sekania do steny. Krytie IP40 chráni vnútro pred prachom a náhodným dotykom živých častí. Biele plombovateľné prevedenie s hĺbkou 71 mm zabezpečuje dostatok priestoru pre pohodlnú kabeláž pri zachovaní kompaktného profilu na stene.
Hlavné vlastnosti a použitie
- ✓ Kapacita až 9 modulov — poskytuje dostatočný priestor pre trojfázové ističe (3 moduly) aj prúdové chrániče s rezervou pre ďalšie okruhy.
- ✓ Integrovaná DIN lišta 35 mm — oceľová nosná lišta je pevne osadená v skrinke pre okamžitú montáž modulárnych prístrojov.
- ✓ Nástenná inštalácia (na omietku) — jednoduché upevnenie priamo na povrch bez nutnosti stavebných úprav, sekania a následného vyspravovania stien.
- ✓ Plombovateľné šasi — kryt umožňuje technické zabezpečenie inštalácie plombou, čo zvyšuje bezpečnosť v spoločných priestoroch.
⚠ Na čo si dať pozor pri výbere?
☛ Len do suchého prostredia: Krytie IP40 chráni pred prachom, ale nie je odolné voči vode. Do kúpeľní alebo vlhkých garáží zvoľte radšej IP44.
☛ Povrchová montáž: Skrinka je navrhnutá pre pripevnenie na stenu. Ak potrebujete zapustenú inštaláciu, hľadajte rozvodnice určené pod omietku.
☛ Šírkový limit: Celková šírka prístrojov nesmie presiahnuť 9 modulov (približne 158 mm). Ponechajte aspoň malú rezervu pre chladenie.
Overenie kompatibility a vhodnosti
Vhodné pre
✓Bytové rozvody v chodbách, technických miestnostiach a komorách.
✓Doplnenie istenia pre varnú dosku (3-fázový
istič) spolu s prúdovým chráničom.
Overte pred kúpou
⚠Uistite sa, že hĺbka vašich prístrojov (stýkače, merače) nepresahuje 71 mm.
Viac variantov nájdete v kategórii bytové rozvodnice na omietku (nové okno).
Technické parametre
| Základné údaje |
| Značka | ELCON |
| Kapacita | 9 modulov |
| Montáž | Na omietku (povrchová) |
| Fyzické rozmery |
| Rozmery (Š x V x H) | 180 x 160 x 71 mm |
| Krytie | IP40 |
| Vybavenie | DIN lišta 35 mm |
Časté otázky k prístrojovému krytu ELCON 9M
Kliknutím na otázku zobrazíte stručnú odbornú odpoveď k výberu a použitiu produktu.
Čo je prístrojový kryt ELCON 9M a na čo slúži? −
Prístrojový kryt ELCON 9M je nástenná plastová rozvodnica určená na ochranu a montáž až 9 modulárnych prístrojov (ističov, chráničov). Je ideálna na doplnenie elektroinštalácie bez nutnosti sekania do steny v suchých interiéroch.
Koľko ističov sa reálne zmestí do modelu ELCON 9M? +
Do skrinky sa zmestí deväť štandardných jednopólových ističov so šírkou 17,6 mm. Skrinka je však vhodná aj pre kombináciu širších prístrojov, napríklad 3-pólových ističov alebo prúdových chráničov, pokiaľ ich celková šírka nepresiahne 9 modulov.
Obsahuje rozvodnica ELCON 9M montážnu DIN lištu? +
Áno, model ELCON 9M je vybavený integrovanou DIN lištou so šírkou 35 mm. Táto kovová lišta je pevne osadená v tele skrinky a pripravená na okamžité nacvaknutie modulárnych prístrojov po upevnení krytu na stenu.
Aké sú presné vonkajšie rozmery skrinky ELCON 9M? +
Vonkajšie rozmery prístrojového krytu sú 180 mm na šírku, 160 mm na výšku a 71 mm na hĺbku. Kompaktný profil je vhodný pre inštaláciu v priestoroch, kde by bežný veľký
rozvádzač zaberal príliš veľa miesta.
Je možné skrinku ELCON 9M zaplombovať? +
Áno, konštrukcia modelu ELCON 9M umožňuje plombovanie šasi. Táto vlastnosť je dôležitá v prípadoch, keď je potrebné technicky zabezpečiť prístroje proti neoprávnenému zásahu v spoločných priestoroch bytových domov.
Dá sa tento kryt použiť v exteriéri alebo v kúpeľni? +
Nie, krytie IP40 chráni iba pred pevnými predmetmi a dotykom, ale neposkytuje ochranu pred vodou ani vlhkosťou. Pre vonkajšie prostredie alebo vlhké kúpeľne si zvoľte rozvodnicu s krytím aspoň IP44 až IP65.
Aké sú limity krytia IP40 pri modeli ELCON 9M? +
Krytie IP40 chráni pred vniknutím pevných predmetov nad 1 mm (napr. drôt), ale nie je odolné voči vode. Skrinka je preto určená výhradne do suchého interiérového prostredia.
Ako sa rozvodnica ELCON 9M upevňuje na stenu? +
Skrinka sa montuje priamo na povrch pomocou skrutiek a hmoždiniek cez pripravené montážne otvory v zadnej časti plastovej vane. Montáž je rýchla a nevyžaduje zapustenie do muriva.
