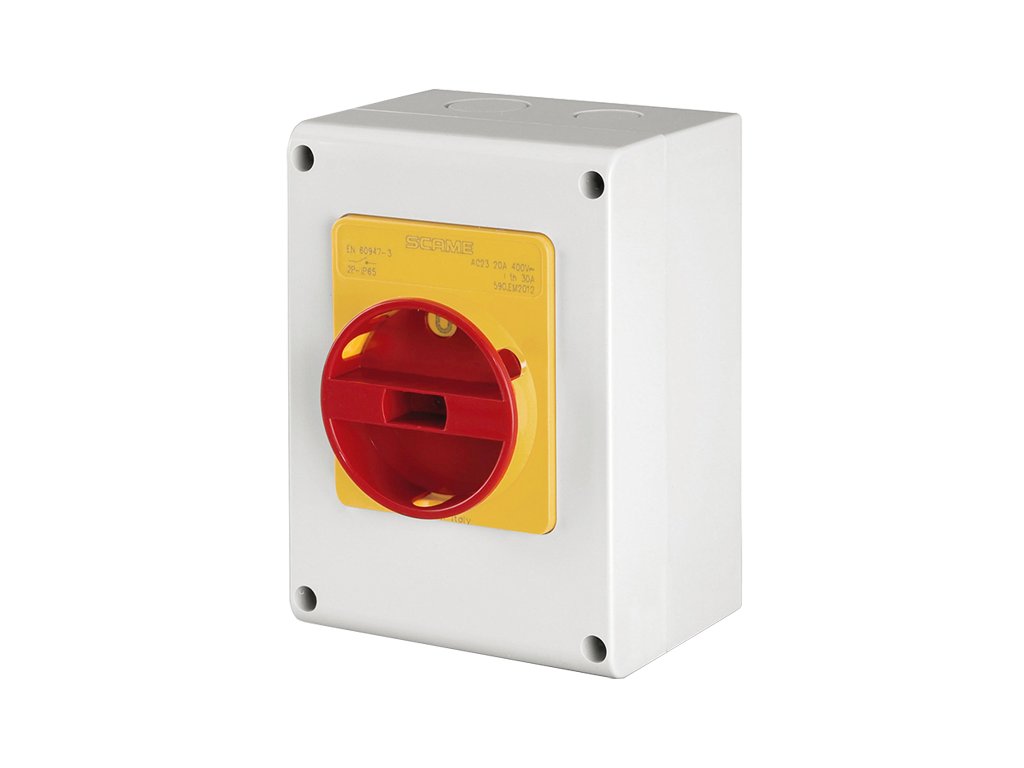

Priemyselný spínač SCAME ISOLATORS 590.EM3213 - 3P / 32A (IP65)
Kód: 590.EM3213
Podrobný popis
Expertný verdikt: Bezpečnosť na pracovisku je prvoradá a SCAME ISOLATORS 590.EM3213 je presne ten typ komponentu, na ktorý sa môžete spoľahnúť. Ide o robustný priemyselný spínač (tzv. "sporáková kombinácia" pre priemysel) od renomovaného talianskeho výrobcu. Jeho krabica z technopolyméru odoláva nárazom, UV žiareniu aj chemikáliám. Vďaka krytiu IP65 je vhodný do prašných dielní aj do exteriéru. Kľúčovou vlastnosťou je uzamykateľná rukoväť – pri údržbe stroja ju jednoducho zamknete visiacim zámkom, čím zabránite náhodnému zapnutiu a úrazu.
Kľúčové vlastnosti
- ✔ Krytie IP65: Dokonalá ochrana proti prachu a tryskajúcej vode. Ideálne pre náročné priemyselné prostredie.
- ✔ EMERGENCY funkcia: Výrazná červená páčka na žltom podklade zaručuje okamžitú viditeľnosť v krízovej situácii.
- ✔ Uzamykateľnosť: Možnosť zabezpečenia v polohe "OFF" pomocou visiaceho zámku (LOTO).
- ✔ Výkon 32 A: Dostatočná rezerva pre spínanie motorov (kategória AC-23A) a zariadení s vyšším odberom.
Použitie v praxi
- Výrobné linky a stroje: Ako hlavný vypínač pre cirkulárky, miešačky, sústruhy.
- HVAC systémy: Servisný vypínač pri vonkajších jednotkách klimatizácie a tepelných čerpadiel.
- Komerčné priestory: Odpojenie ventilácie alebo osvetlenia v skladoch a kuchyniach.
★ Rýchly výber / Na čo si dať pozor
- Tento model je 3-pólový (3P). Spína tri fázy (L1, L2, L3). Nulový (N) a ochranný (PE) vodič sa v krabici pripájajú na pomocné svorky (zvyčajne súčasťou) alebo prechádzajú priamo.
- Krabica má predlisované "knock-out" otvory. Pre zachovanie krytia IP65 je nutné použiť vhodné káblové vývodky (nie sú vždy súčasťou balenia, skontrolujte popis obsahu).
- Rozmer krabice je cca 105 x 150 mm, čo poskytuje dostatok priestoru pre pohodlné zapojenie káblov aj väčších prierezov.
Najčastejšie chyby pri inštalácii
- ✘ Inštalácia bez káblových vývodiek vo vlhkom prostredí – voda vnikne dovnútra a spôsobí skrat.
- ✘ Nedostatočné dotiahnutie svoriek pre silové vodiče, čo vedie k prehrievaniu pri záťaži 32A.
Montáž a zapojenie
- Odskrutkujte 4 skrutky v rohoch a otvorte kryt.
- Zadnú časť krabice pripevnite na podklad (stenu/stroj).
- Vylomte otvory pre káble a osaďte vývodky.
- Pripojte vodiče do svoriek spínača (L1-L2-L3 vstup a výstup).
- Zatvorte kryt a uistite sa, že hriadeľ páčky správne zapadol do mechanizmu spínača.
Kedy je to správna voľba
- ✔ Potrebujete hlavný vypínač pre stroje do 32 A.
- ✔ Vyžadujete odolnosť voči prachu a vode (IP65).
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je možné vypínač uzamknúť?
Áno, vo vypnutej polohe (OFF) je možné cez otvory v páčke prevliecť strmene až troch visiacich zámkov. To slúži ako ochrana pred neoprávneným zapnutím počas servisu (systém LOTO).
Môžem ho použiť vonku na daždi?
Áno, vypínač má krytie IP65, čo znamená, že je prachotesný a odolný voči tryskajúcej vode zo všetkých smerov. Materiál krabice je stabilný voči UV žiareniu.
Aký maximálny prierez vodiča môžem použiť?
Svorky pre 32A verziu zvyčajne umožňujú pripojenie vodičov do prierezu 10 mm2 (lanko aj plný vodič). Minimálny odporúčaný prierez pre 32A záťaž je 6 mm2 (v závislosti od dĺžky vedenia).
Aké vývodky potrebujem?
Krabica má zvyčajne predlisované otvory pre metrické vývodky (M20 alebo M25). Veľkosť vývodky zvoľte podľa priemeru použitého kábla.
Dá sa k nemu pridať pomocný kontakt?
Väčšina spínačov série ISOLATORS umožňuje pridanie pomocného kontaktu (na signalizáciu stavu zapnuté/vypnuté). Je však potrebné skontrolovať kompatibilitu konkrétneho modulu pre sériu 32A.
Je vhodný pre 4-žilový alebo 5-žilový kábel?
Áno. Tri fázové vodiče (L1, L2, L3) zapojíte do spínača. Vodiče N a PE sa v krabici prepoja cez prídavné svorkovnice (ak sú v balení) alebo priamo cez svorky WAGO/čokoládky, pre ktoré je v krabici miesto.
Aký je rozdiel oproti šedému vypínaču?
Elektricky sú zhodné. Rozdiel je len vo farbe. Žlto-červená kombinácia je normou predpísaná pre bezpečnostné a núdzové vypínače, ktoré musia byť v prípade potreby okamžite identifikovateľné.
Môžem ho namontovať aj horizontálne?
Áno, spínač bude fungovať v akejkoľvek polohe. Pre zachovanie krytia IP65 v exteriéri sa však odporúča vertikálna montáž (káble zdola/zhora), aby voda prirodzene stekala po kryte.
Dodatočné parametre
| Kategória: | Vačkové spínače (otočné, v kryte / panelové) |
|---|---|
| Hmotnosť: | 0.429 kg |
| EAN: | 8001636193588 |
| Druh produktu: | Spínač, prepínač |
| ? Stupeň krytia IP: | IP65 |
| Typový rad: | ISOLATORS |
| Výrobca: | SCAME |
