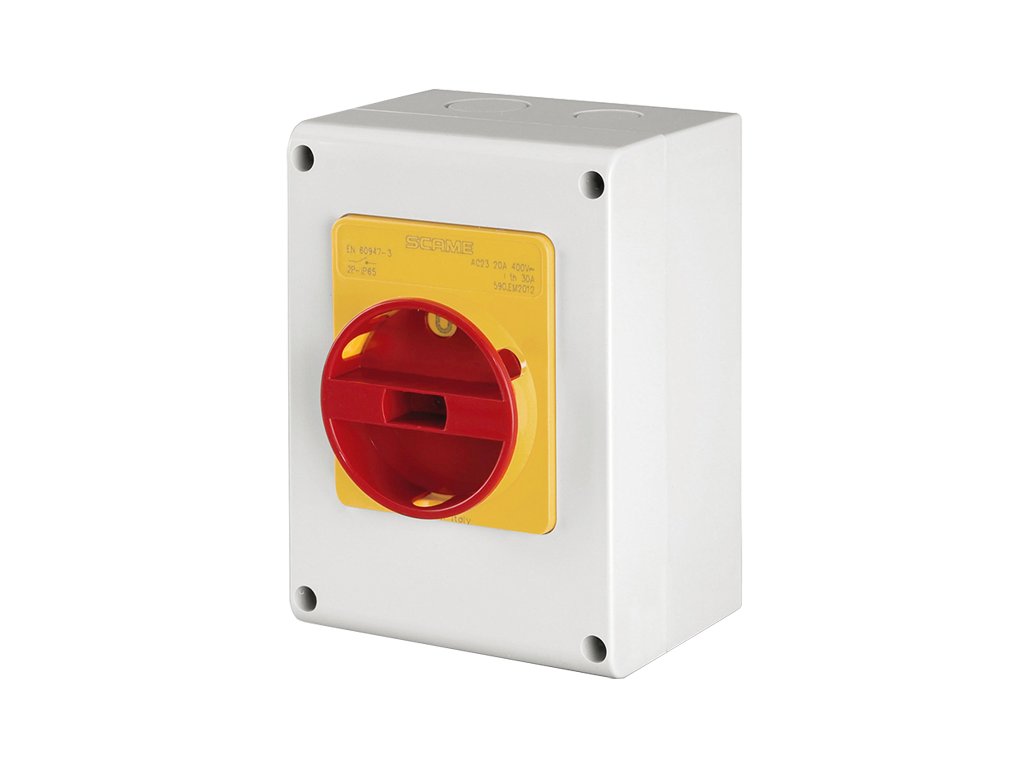

Priemyselný spínač SCAME ISOLATORS 590.EM3215 - 3P+N / 32A (IP65)
Kód: 590.EM3215
Podrobný popis
Expertný verdikt: Model SCAME ISOLATORS 590.EM3215 je špecifický tým, že nejde o bežný 3-fázový vypínač, ale o verziu 3P+N. To znamená, že pri vypnutí fyzicky odpojí nielen tri fázy, ale aj pracovný nulový vodič (N). Táto vlastnosť je kľúčová v moderných inštaláciách (TN-S) a pri zariadeniach, kde norma alebo bezpečnosť vyžaduje úplné galvanické oddelenie všetkých pracovných vodičov od siete. Samozrejmosťou je špičková kvalita plastov SCAME, krytie IP65 a možnosť uzamknutia v polohe OFF.
Kľúčové vlastnosti
- ✔ Spínanie 3P+N: 4 póly pre spínanie L1, L2, L3 a N. Zvyšuje bezpečnosť pri servise zariadení.
- ✔ Krytie IP65: Odolnosť voči prachu a tryskajúcej vode. Vhodné pre priemysel aj exteriér.
- ✔ EMERGENCY dizajn: Červená páčka a žltý štít pre okamžitú identifikáciu núdzového vypínača.
- ✔ LOTO Ready: Uzamykateľná rukoväť pre visacie zámky (ochrana pred náhodným zapnutím).
Použitie v praxi
- Potravinársky priemysel: Stroje, kde je nutné úplné odpojenie všetkých pracovných vodičov.
- Sústavy TN-S: Moderné 5-vodičové rozvody (L1, L2, L3, N, PE).
- Mobilné bunky a kontajnery: Hlavný vypínač pre dočasné objekty.
★ Rýchly výber / Na čo si dať pozor
- Ide o verziu 3P+N. Má 4 spínacie kontakty. Ochranný vodič (PE - zelenožltý) sa nikdy nespína a musí byť prepojený trvalo cez zemniacu svorku v krabici.
- Nulový vodič (N) je spínaný s oneskorením pri rozpínaní a s predstihom pri spínaní (tzv. early make, late break), aby sa predišlo prepätiu v sieti.
- Pre zachovanie IP65 je nutné dokúpiť a správne nainštalovať káblové vývodky (nie sú vždy súčasťou balenia).
Najčastejšie chyby pri inštalácii
- ✘ Zapojenie vodiča PE (zelenožltý) do pólu pre N – toto je nebezpečné a zakázané! PE sa nesmie prerušovať.
- ✘ Zámena prívodu a vývodu, čo môže pri niektorých špecifických aplikáciách (napr. s pomocnými kontaktmi) spôsobiť zmätok.
Montáž a zapojenie
- Otvorte krabicu a upevnite ju na stenu.
- Zapojte tri fázy na svorky L1, L2, L3.
- Zapojte modrý nulový vodič na svorku N.
- Zelenožltý vodič PE prepojte cez mostík/svorku na dno krabice (obchádza spínač).
- Dotiahnite vývodky a zatvorte kryt.
Kedy je to správna voľba
- ✔ Vyžaduje sa úplné odpojenie stroja (vrátane N).
- ✔ Potrebujete spoľahlivý a odolný vypínač do 32 A.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi 3P a 3P+N?
Model 3P spína iba tri fázové vodiče. Model 3P+N spína tri fázy A ZÁROVEŇ aj modrý nulový vodič. To poskytuje vyššiu úroveň bezpečnosti a úplné oddelenie zariadenia od siete.
Môžem ho použiť, ak nemám nulový vodič (4-žilový kábel)?
Áno, môžete ho použiť aj pre 3-fázové zariadenie bez nuly (napr. motor). Svorka N zostane nezapojená. Je však ekonomickejšie kúpiť 3P verziu (590.EM3213).
Je možné vypínač uzamknúť?
Áno, rukoväť je možné v polohe "OFF" zaistiť visiacim zámkom (systém LOTO), čo je štandard pre priemyselnú bezpečnosť.
Prečo je dôležité spínať aj N vodič?
V niektorých poruchových stavoch alebo pri prácach na inštalácii môže byť na N vodiči nebezpečné napätie. Jeho odpojením získavate 100% istotu, že zariadenie je bez napätia voči zemi (okrem PE, ktorý je ochranný).
Môžem spínať aj PE vodič?
NIE! Nikdy! Ochranný vodič (PE - zelenožltý) sa nesmie prerušiť vypínačom. Musí byť trvalo spojený, aby chránil pred úrazom elektrickým prúdom aj pri vypnutom zariadení.
Aké vývodky sú vhodné?
Krabica má predprípravu zvyčajne na M20 alebo M25. Použite vývodku s príslušným závitom a tesnením, aby ste zachovali IP65.
Dodatočné parametre
| Kategória: | Vačkové spínače (otočné, v kryte / panelové) |
|---|---|
| Hmotnosť: | 0.439 kg |
| EAN: | 8001636265216 |
| Druh produktu: | Spínač, prepínač |
| ? Stupeň krytia IP: | IP65 |
| Typový rad: | ISOLATORS |
| Výrobca: | SCAME |
