Podrobný popis
Pre panely 60x60 cm Povrchová montáž Výška 45 mm Hliníkový rám
Expertný verdikt Elmit

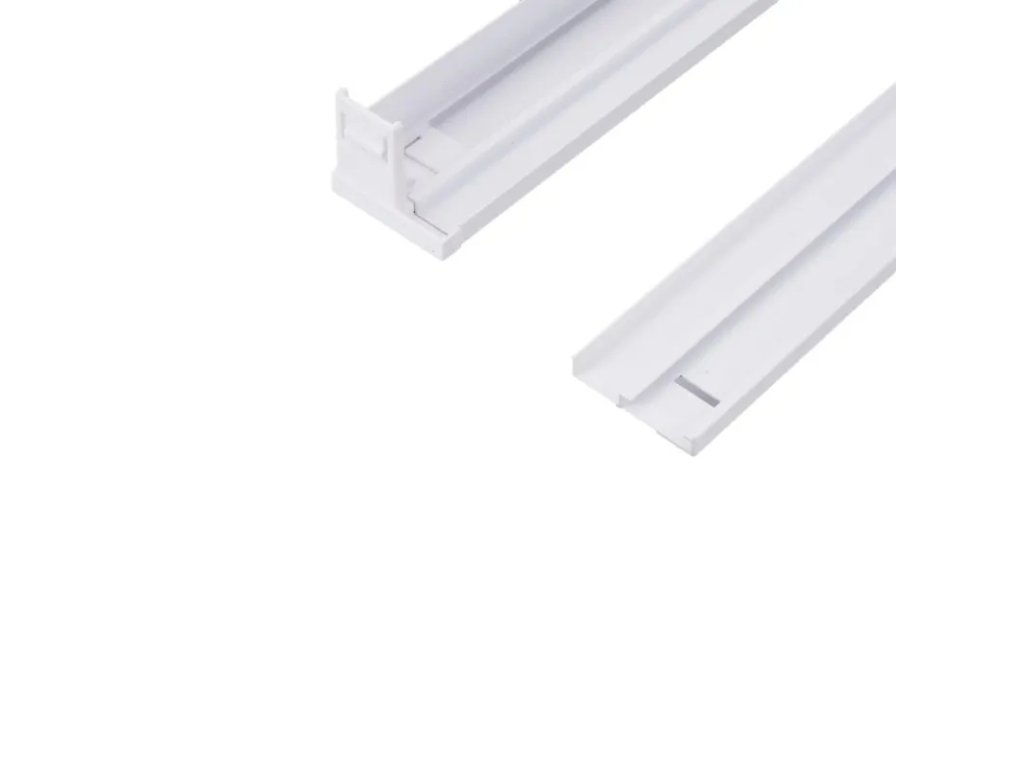

Montážny rám NEDES MS121N je nenahraditeľným doplnkom pri inštalácii LED panelov v priestoroch s pevným stropom (betón, tehla, drevo). Kým panely sú primárne konštruované do kazetových podhľadov, tento rám z nich robí plnohodnotné prisadené svietidlá s minimalistickým profilom. Celá konštrukcia je vyrobená z hliníka s kvalitnou bielou práškovou farbou, ktorá lícovaním s bielym rámom panela vytvára vizuálne súvislý a profesionálny celok.
Zásadným technickým parametrom je výška 45 mm. Tento rozmer bol navrhnutý tak, aby do vnútra rámu nad samotný LED panel bolo možné schovať napájací driver a všetky elektrické spoje. Vďaka tomu pri montáži na hladký strop nevzniká potreba sekať drážky alebo otvory pre transformátor. Systém je stavebnicový – stačí zložiť tri strany rámu, upevniť ich na strop, zasunúť panel a inštaláciu uzavrieť poslednou štvrtou bočnicou, čo zvládne jedna osoba.
Výhoda pre prax: Rám je presne kalibrovaný pre panely značky NEDES (napr. série PL121), čím eliminuje akékoľvek nežiaduce vôle alebo prehýbanie panela po osadení.
Hlavné vlastnosti a použitie
- ✓ Univerzálna transformácia: Zmení zapustený LED panel na moderné prisadené svietidlo.
- ✓ Diskrétny priestor pre driver: Výška 45 mm plne schová napájací zdroj nad panelom.
- ✓ Odolný hliník: Pevná a ľahká konštrukcia, ktorá drží presný geometrický tvar.
- ✓ Čistý biely dizajn: Povrchová úprava, ktorá ladí s väčšinou kancelárskych a domových stropov.
- ✓ Jednoduchá montáž: Skladací systém bočníc urýchľuje inštaláciu bez potreby špeciálneho náradia.
- ✓ Kompletný montážny set: Balenie obsahuje skrutky a hmoždinky potrebné pre uchytenie k podkladu.
★ Na čo si dať pozor pri montáži?
Model MS121N je určený pre panely s rozmerom 595 x 595 mm (trhovo označované ako 60x60). Pred začatím vŕtania odporúčame rám najskôr zložiť "na sucho", aby ste si presne rozvrhli miesta pre otvory v strope. Pri upevňovaní drivera do rámu dbajte na to, aby kabeláž netlačila na zadnú plechovú časť panela, čím predídete prehrievaniu alebo deformácii difúzora. Rám je určený výhradne do suchých interiérov (IP20).
Overenie kompatibility a vhodnosti
✓ Vhodné pre: LED panely NEDES série PL121, PL121H, PL121H/U.
✘ Nevhodné pre: Obdĺžnikové panely (30x120 cm) a atypické rozmery iných výrobcov.
✓ Podklad: Betón, tehlové murivo, plný sádrokartón a drevené trámy.
Technické parametre
| Kompatibilný rozmer panelu | 600 x 600 mm (595x595 mm) |
| Vonkajšie rozmery rámu | 600 x 600 x 45 mm |
| Materiál konštrukcie | Hliník / Kov |
| Povrchová úprava | Biela (prášková farba) |
| Vnútorná svetlá výška | 45 mm (pre driver) |
| Typ montáže | Prisadená (na povrch) |
| Hmotnosť | 780 g |
| Značka | NEDES |
Časté otázky k rámu MS121N
Prečítajte si odpovede na najčastejšie otázky ohľadom inštalácie.
Zmestí sa transformátor k panelu do tohto rámu?
Áno, rám má vnútornú výšku 45 mm, čo je dostatočný priestor pre všetky štandardné napájacie zdroje (drivery) k LED panelom.
Je v balení aj samotný LED panel?
Nie, tento produkt je len montážne príslušenstvo (hliníkový rám). LED panel si musíte vybrať a zakúpiť samostatne.
Môžem rám použiť aj pre iné značky panelov?
Pokiaľ má panel štandardný vonkajší rozmer 595 x 595 mm, bude s rámom MS121N kompatibilný. Primárne je však určený pre NEDES sériu PL121.
Je rám vyrobený z plastu alebo kovu?
Rám je vyrobený z hliníka, ktorý je ľahký, nerezne a zabezpečuje lepšiu mechanickú stabilitu než plastové alternatívy.
Ako sa svietidlo do rámu vkladá?
Rám sa zloží z troch strán do tvaru "U", prichytí sa na strop a panel sa do neho jednoducho zasunie. Následne sa namontuje štvrtá strana rámu.
Sú na ráme viditeľné nejaké skrutky?
Na rohoch rámu sú malé montážne skrutky, ktoré spájajú profily. Sú však biele a po inštalácii pôsobia veľmi nenápadne.
Môžem rám namontovať aj vertikálne na stenu?
Áno, konštrukcia rámu je pevná a umožňuje aj nástennú montáž, čím vytvoríte dizajnové veľkoplošné nástenné svietidlo.
Je montáž možná aj do dreveného stropu?
Áno, rám môžete priskrutkovať k akémukoľvek pevnému podkladu vrátane drevených obkladov alebo trámov.
Prekrýva lem rámu okraje vloženého panela?
Áno, rám má vnútorné lícovanie, na ktorom panel leží, takže spoj pôsobí čisto a bez viditeľných špár.
Čo ak má panel iný odtieň bielej než rám?
Rám MS121N má štandardnú bielu farbu (približne RAL 9003/9010), ktorá je identická s farbou bielych rámov panelov NEDES.
