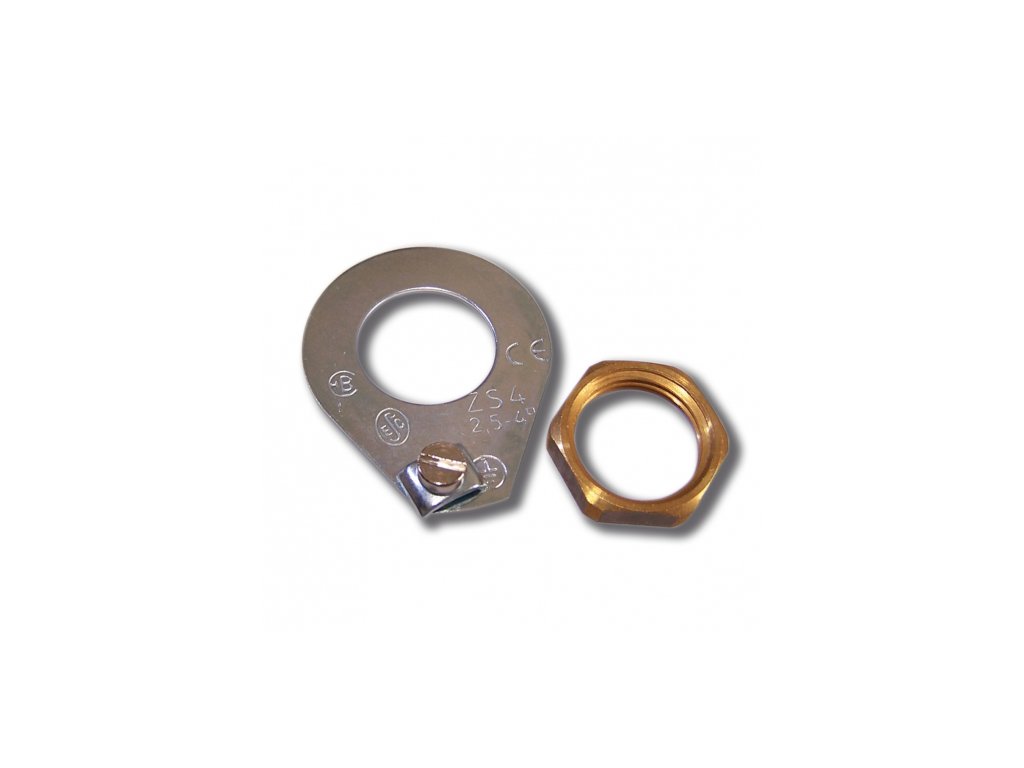

Zemniaca svorka na potrubie ZS 4 1/2" (pod batérie) Elektro Bečov (I132707)
Kód: I132707
Podrobný popis
Expertný verdikt: Svorka ZS 4 1/2" je špecializovaným a najpoužívanejším riešením pre doplnkové pospojovanie v kúpeľniach. Na rozdiel od univerzálnych páskových svoriek je tvarovaná presne na rúru 1/2", čo umožňuje rýchlu montáž na prívodné trubky priamo pod vodovodnými batériami alebo pri kotloch. Zabezpečuje spoľahlivé pripojenie ochranného vodiča CY 4 mm2, čo je podmienkou pre bezpečnú kolaudáciu kúpeľne.
Kľúčové vlastnosti
- ✔ Presný rozmer 1/2": Tvarovaná presne pre oceľové rúry s vonkajším priemerom cca 21,3 mm (štandardné vodovodné prívody).
- ✔ Kompaktné rozmery: Vďaka malej veľkosti sa ľahko zmestí do inštalačných šácht alebo pod obmurovanie vane.
- ✔ Jednoduchá montáž: Stačí nasadiť na rúru a dotiahnuť jednu skrutku (pre fixáciu svorky) a druhú pre vodič.
- ✔ Povrchová úprava: Oceľ s galvanickým zinkovaním (ZnCr) pre ochranu proti korózii v suchom prostredí.
Použitie v praxi
- Uzemnenie prívodných rúr pod nástennými vodovodnými batériami (v šachte alebo pod omietkou).
- Pripojenie plynových rúr 1/2" k ekvipotenciálnej svorkovnici (EPS).
- Pospojovanie vykurovacích systémov (radiátorov) pripojených 1/2" rúrou.
★ Rýchly výber / Na čo si dať pozor
- Táto svorka pasuje IBA na rúru 1/2" (cca 21-22 mm). Ak máte tenšiu rúru (3/8") alebo hrubšiu (3/4"), musíte zvoliť inú veľkosť ZS 4.
- Maximálny prierez vodiča je 4 mm2. Pre bežné pospojovanie v kúpeľni to stačí. Pre hlavné pospojovanie (vodič 6 mm2 a viac) použite páskovú svorku ZSA 16.
- Nie je určená pre plastové rúry (tie sú nevodivé a neuzemňujú sa).
- Viac variantov nájdete v kategórii Zemniace svorky.
Najčastejšie chyby pri výbere a montáži
- ✘ Nákup svorky na zlý priemer rúry (častá chyba – zmerajte si vonkajší priemer rúry posuvným meradlom).
- ✘ Neočistenie rúry – farba a hrdza izolujú! Pod svorkou musí byť čistý kov pre dokonalý kontakt.
- ✘ Použitie vo veľmi vlhkom prostredí (trvalo mokré šachty) – tam je vhodnejšia nerezová verzia pre dlhšiu životnosť.

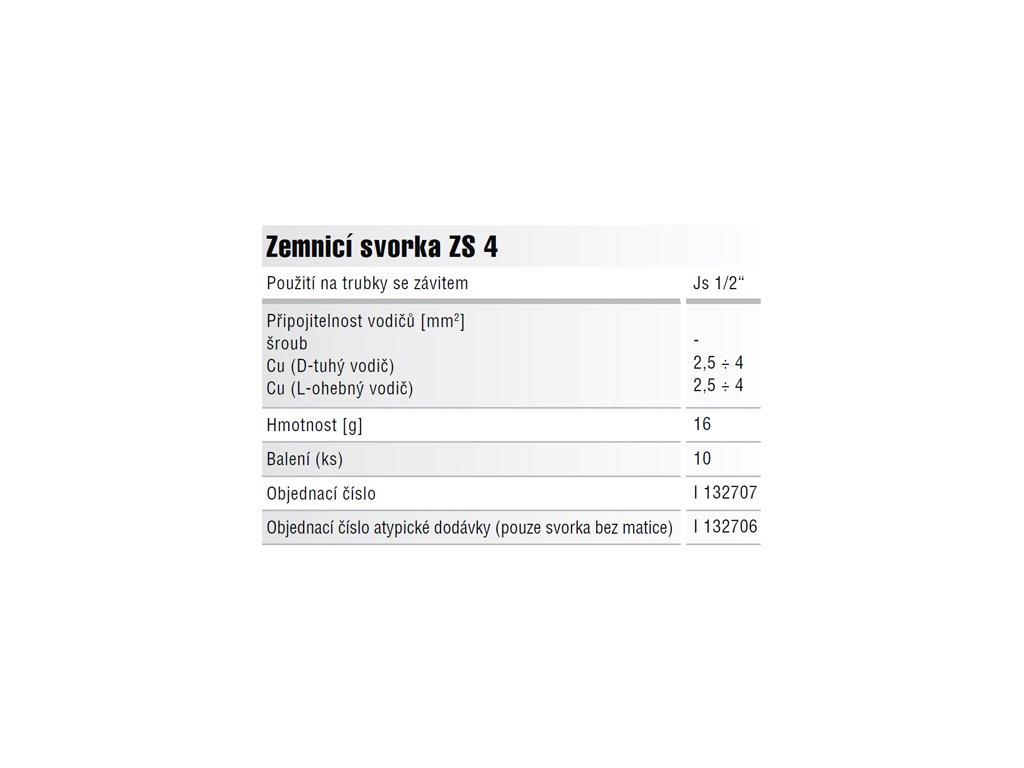

Technické parametre
Návod na montáž
- Miesto na rúre dôkladne očistite od farby, laku a korózie (kovový lesk).
- Rozoberte svorku (vyskrutkujte sťahovaciu skrutku) a nasaďte ju na rúru.
- Pevne dotiahnite sťahovaciu skrutku, aby sa svorka pevne spojila s kovom rúry.
- Pod prítlačnú podložku vložte odizolovaný vodič (spravidla žltozelený 4 mm2) a dotiahnite druhú skrutku.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem použiť vodič 6 mm2?
Nie, svorka ZS 4 je konštruovaná pre vodiče maximálne 4 mm2. Pre vodič 6 mm2 a hrubší musíte použiť páskovú svorku ZSA 16.
Ako zistím, či mám 1/2" rúru?
Vonkajší priemer oceľovej rúry 1/2" je približne 21,3 mm. Ak nameriate cca 21-22 mm, je to ona. Ak nameriate cca 17 mm, je to 3/8". Ak cca 27 mm, je to 3/4".
Je svorka vhodná do zeme?
Nie, pozinkované prevedenie nie je určené pre trvalé uloženie v zemi (korózia). Je určená pre vnútorné inštalácie (napr. pod obklad).
Dodatočné parametre
| Kategória: | Ekvipotenciálne svorkovnice (EPS) pre uzemnenie |
|---|---|
| Hmotnosť: | 0.016 kg |
| EAN: | 8595155031112 |
