3-fázový 4-kvadrantový digitálny elektromer polopriame meranie MID certifikát LE-03MQ CT

Podrobný popis

Popis produktu

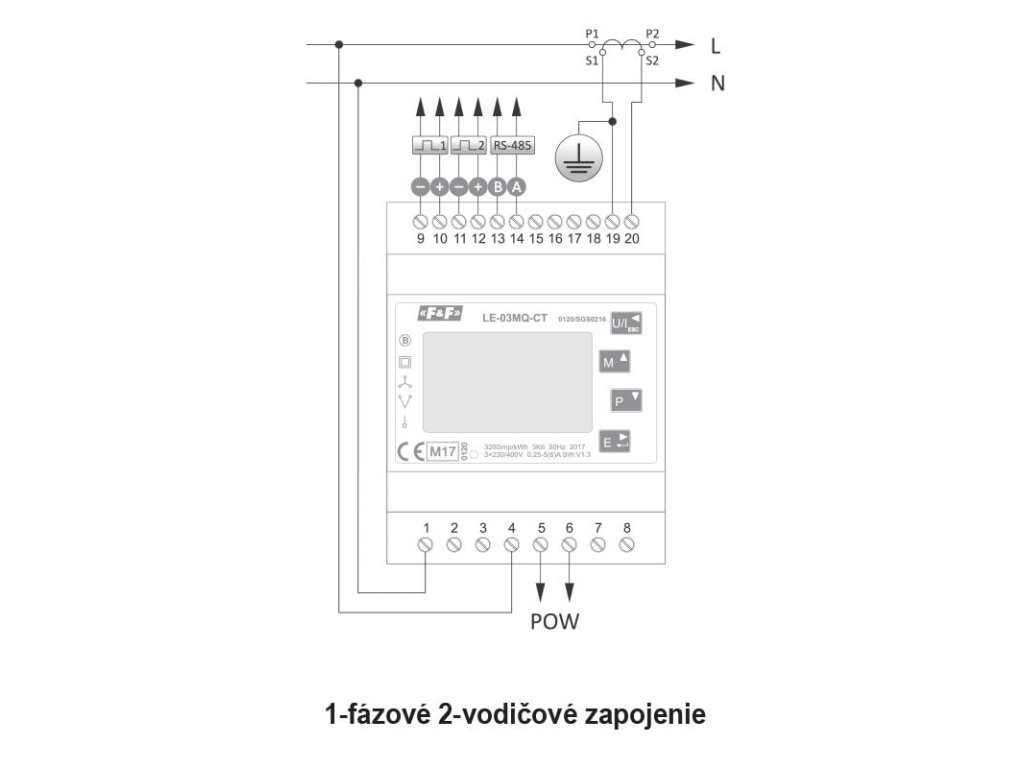

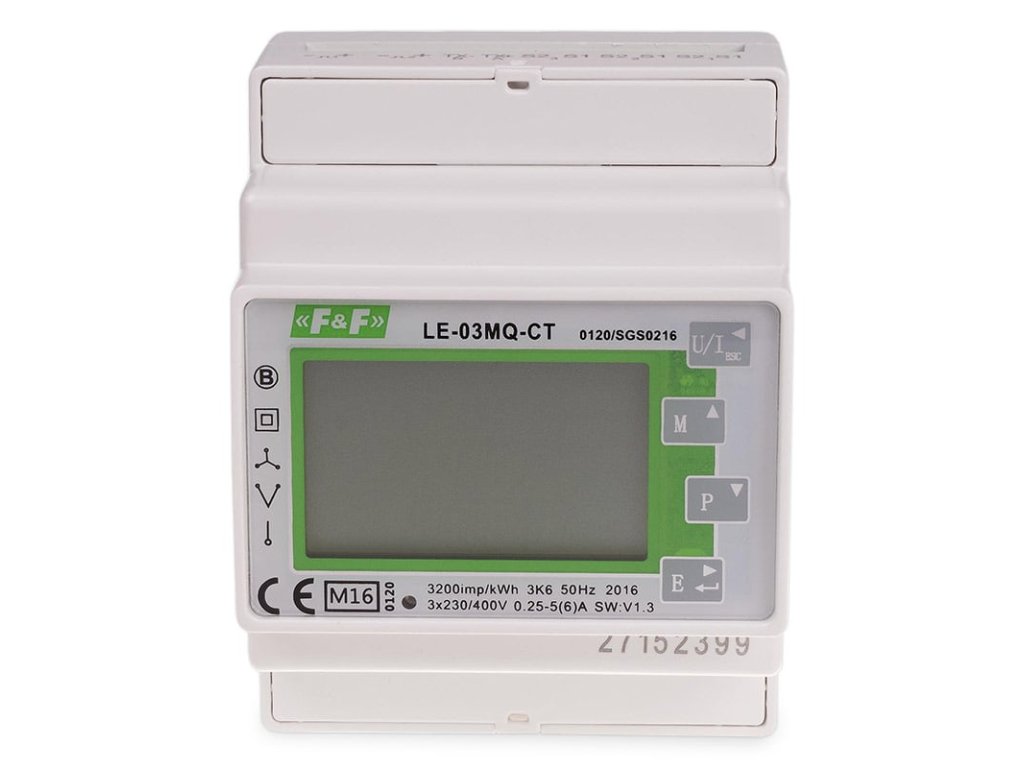

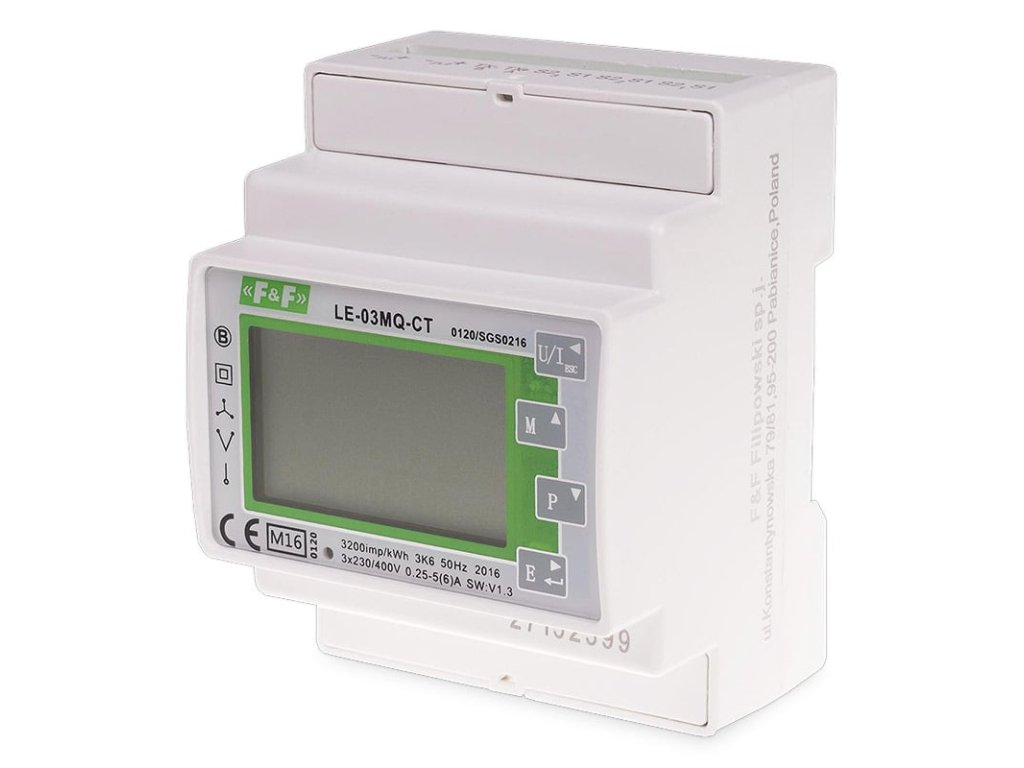

Trojfázový digitálny elektromer LE-03MQ CT je určený k podružnému polopriamemu meraniu spotreby elektrickej energie samostatných spotrebičov alebo spotrebičov v skupinách. Elektromer je možné použiť aj na fakturačné účely, je certifikovaný podľa normy MID 2014/32/EU.

Odporúčame vám, aby ste pri objednávke spomenuli v poznámke, že žiadate o nastavenie transformačného pomeru a jeho hodnotu. My ho pred odoslaním tovaru nastavíme za vás.

Upozornenie

Nastavenie pomeru je možné vykonať iba raz v súlade so zákonnou požiadavkou uvedenou v smernici MID. Je nevyhnutné si uvedomiť, že po tomto nastavení už nie je možné pomer zmeniť. Táto nezvratná skutočnosť platí pre oba dôležité parametre: CT2 aj CTrate. Prosíme, berte to na vedomie a poriadne si preštudujte návod na obsluhu a montáž, keďže po nastavení týchto parametrov, nemáte možnosť ich následne upraviť.

Vlastnosti

• 3-fázovy 4-kvadrantový digitálny elektromer.


• Určený na polopriame meranie X/5A alebo X/1A.


• Meranie činnej, jalovej energie a parametrov siete.


• Komunikácia prostredníctvom protokolu Modbus RTU (port RS-485).


• 2-krát impulzný výstup SO.


• Podsvietený LCD displej.


• Zabezpečenie konfigurácie pomocou hesla.

Hodnota primárneho a sekundárneho obvodu prúdového transformátora sa vkladá do pamäte elektromeru, takže na displeji sa zobrazuje skutočná spotreba elektrickej energie.

Zobrazované parametre

Zoznam napätia a prúdu. Hodnoty sa prepínajú tlačidlom V/A.

• Fázové napätie L1, L2, L3 [V];


• Prúd na jednotlivých fázach L1, L2, L3 [A];


• Celkové harmonické skreslenie napätia na jednotlivých fázach L1, L2, L3 [V%THD];


• Celkové harmonické skreslenie prúdu na jednotlivých fázach L1, L2, L3 [I%THD].

Zoznam frekvencií, účinníkov a maximálnych hodnôt. Hodnoty sa prepínajú tlačidlom MD/PF/HZ.

• Frekvencia [Hz];


• Celkový účinník (PF) [cos ?];


• Účinník (PF) pre jednotlivé fázy L1, L2, L3 [cos ?];


• Maximálny príkon [kW];


• Maximálny prúd na jednotlivých fázach L1, L2, L3 [A].

Zoznam výkonu. Hodnoty sa prepínajú tlačidlom P.

• Aktuálny činný výkon pre jednotlivé fázy L1, L2,L3 [kW];


• Aktuálny jalový výkon pre jednotlivé fázy L1, L2,L3 [kVAr];


• Aktuálny zdanlivý výkon pre jednotlivé fázy L1, L2,L3 [kVA];


• Celkový aktuálny činný výkon [kW];


• Celkový aktuálny jalový výkon [kVAr];


• Celkový aktuálny zdanlivý výkon [kVA].

Zoznam spotreby energie. Hodnoty sa prepínajú tlačidlom E.

• Odobraná (importovaná) činná energia [kWh];


• Dodaná (exportovaná) činná energia [kWh];


• Odobraná (importovaná) jalová energia [kVArh];


• Dodaná (exportovaná) jalová energia [kVArh];


• Celková činná energia [kWh];


• Celková jalová energia [kVArh].

PC aplikácia LEconfig

Program pre konfiguráciu a odpočet nameranej energie pre elektromery série LE s protokolom MODBUS.

Pre pripojenie elektromeru je potrebný konvertor CN-USB-485.

Bezdrôtový systém FOX

Elektromer LE-03MQ CT disponuje možnosťou diaľkového bezdrôtového odpočtu nameraných hodnôt prostredníctvom integrácie do WiFi systému FOX. Na tento účel slúži integrátor FOX ENERGY MODBUS-D.

Meternet PRO

Elektromer LE-03MQ CT umožňuje diaľkový odpočet nameraných hodnôt prostredníctvom siete RS-485 a príslušnej centrálnej jednotky. Na našej stránke je k dispozícii systém Meternet PRO, ktorý umožňuje diaľkový odpočet stavov (najmä elektrickej energie) a indikácií rôznych meracích zariadení a rozširujúcich modulov komunikujúcich v súlade s protokolom Modbus RTU.

Technická špecifikácia

• Kategória: 3-fázový elektromer


• MID certifikácia: áno


• Norma: MID 2014/32/EU


• Max. prúdové zaťaženie: 6 A


• Min. prúdové zaťaženie: 0,02 A


• Referenčné napätie: 3 x 230 / 400 V


• Referenčný prúd: 0,25 až 5 A


• Trieda presnosti: B


• Konštanta elektromeru: 0,01; 0,1; 1; 10; 100 imp/kWh


• Komunikačný protokol: Modbus RTU


• Port: RS-485


• Impulzný výstup: otvorený kolektor (27 V DC / 27 mA)


• Rozsah číselníka: 8 číslic


• Príkon: 10 VA / 2 W


• Montáž: na DIN lištu


• Prevádzková teplota: -20 až 55 °C


• Pripojenie: skrutkové svorky 25 mm2


• Rozmer: 4 moduly (72 mm)


• Krytie: IP 51
