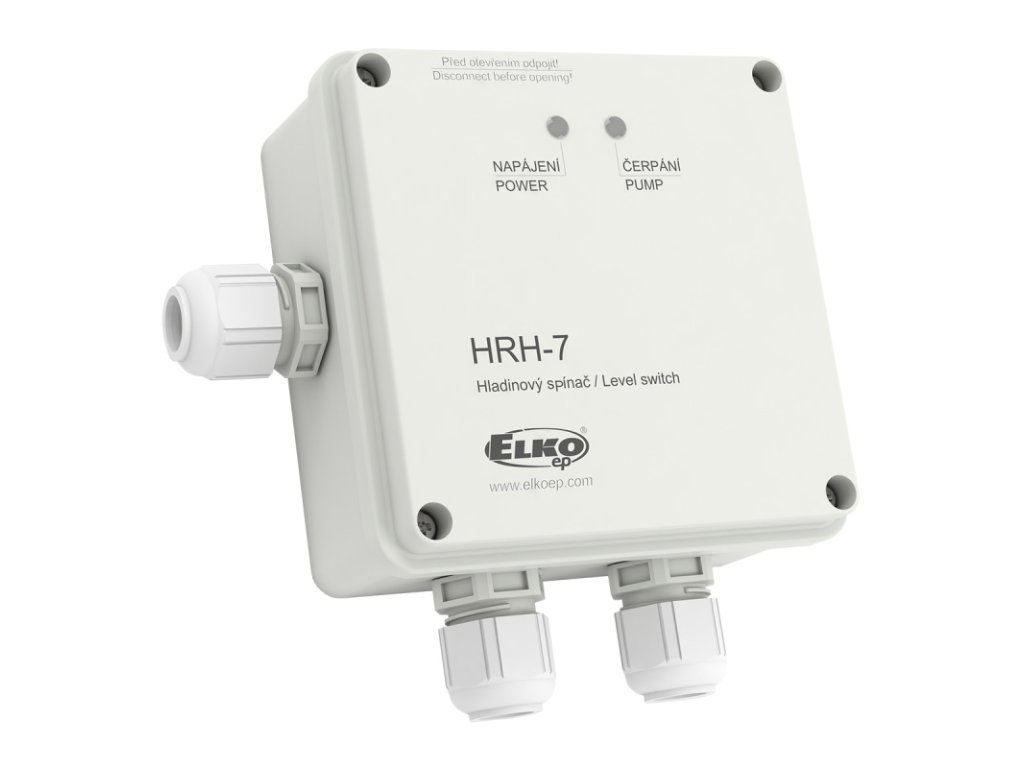

Hladinový spínač ELKO EP HRH-7 v krytí IP65 - 16A, UNI 24-240V AC/DC
Kód: HRH-7
Podrobný popis
Expertný verdikt: HRH-7 je "tank" medzi hladinovými spínačmi. Kým bežné modely (HRH-5) vyžadujú suchý rozvádzač na DIN lištu, tento model s krytím IP65 môžete namontovať priamo na stenu vo vlhkej vodomernej šachte alebo pri studni. To z neho robí ideálne riešenie pre rekonštrukcie a miesta, kde nie je dostupná rozvodnica. Kontakt 16A AgSnO2 si poradí aj s náročnými motormi čerpadiel bez nutnosti externého stýkača (do limitu výkonu).
Kľúčové vlastnosti
- ✔ Vysoké krytie IP65: Vodotesná konštrukcia umožňuje montáž vo vlhkom a prašnom prostredí bez prídavnej skrine.
- ✔ Univerzálne napájanie: Rozsah AC/DC 24 – 240 V zaručuje kompatibilitu s akoukoľvek dostupnou sieťou.
- ✔ Výkonový kontakt 16A: Materiál AgSnO2 zvláda spínanie čerpadiel a motorov s vyšším nábehovým prúdom.
- ✔ Nastaviteľná citlivosť: Potenciometer (5-100 kØ) pre presné nastavenie podľa vodivosti kvapaliny (studničná vs. odpadová voda).
- ✔ Jednoduchá obsluha: Prepínač funkcií (PUMP UP/DOWN) a LED indikácia priamo na paneli pod priehľadným krytom.
Použitie v praxi
- Kontrola hladiny v studniach a vrtoch s inštaláciou prístroja priamo v záhlaví studne.
- Riadenie kalových čerpadiel v septikoch a žumpách (vyžaduje pravidelné čistenie sond).
- Ochrana čerpadiel proti behu na sucho v zavlažovacích systémoch.
- Dopĺňanie nádrží na dažďovú vodu v záhradách a skleníkoch.
★ Rýchly výber / Na čo si dať pozor
- Pre inštaláciu potrebujete sondy (SHR-1, SHR-2, SHR-3), ktoré nie sú súčasťou balenia.
- Využite káblové priechodky (súčasť balenia) pre zachovanie krytia IP65 pri vstupe káblov.
- Pri spínaní 3-fázových čerpadiel je nutné použiť externý stýkač.
Najčastejšie chyby pri výbere
- ✘ Nedostatočné utesnenie: Pri montáži je kritické správne dotiahnuť priechodky a veko, inak prístroj stratí odolnosť IP65.
- ✘ Nevodivé kvapaliny: Prístroj nefunguje v olejoch, nafte a destilovanej vode (vyžaduje vodivosť).
Kedy je to správna voľba
- ✔ Ak nemáte v blízkosti nádrže rozvádzač a potrebujete inštalovať spínač "na stenu".
- ✔ Ak hľadáte robustné riešenie odolné voči vlhkosti pre záhradné aplikácie.
Technické parametre
Kompatibilita a montáž
- Montáž na povrch pomocou skrutiek (súčasť balenia).
- Bezpečnosť inštalácie podľa STN 33 2000-4-41.
- Možnosť pripojenia 3 sond (H, D, C) alebo 2 sond (prepojené H+D).
- Meracia frekvencia 10 Hz zabraňuje polarizácii kvapaliny.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je možné umiestniť HRH-7 vonku na dážď?
Áno, vďaka krytiu IP65 je prístroj odolný voči striekajúcej vode a dažďu. Odporúčame však inštaláciu pod prístrešok, aby sa predĺžila životnosť plastov voči priamemu UV žiareniu.
Aké sondy sú kompatibilné?
Použiť môžete akékoľvek vodivé sondy od ELKO EP (SHR-1, SHR-2, SHR-3). Pre agresívne prostredia a kaly odporúčame nerezové sondy SHR-2 v PVC puzdre.
Môžem použiť kovovú nádrž ako sondu?
Áno, svorku C (spoločná) pripojíte na kovový plášť nádrže. Sondy H a D potom snímajú hladinu voči plášťu.
Ako funguje ochrana proti vlneniu hladiny?
Prístroj má nastaviteľné časové oneskorenie (t) od 0.5 do 10 sekúnd. Relé zopne až po tom, čo je hladina stabilne nad/pod sondou po nastavenú dobu.
Potrebujem k HRH-7 napájací zdroj?
Nie, prístroj má integrovaný univerzálny zdroj, ktorý môžete pripojiť priamo na sieť 230 V alebo na nízke napätie 24 V.
Je vhodný pre pitnú vodu?
Áno, samotný prístroj neprichádza do styku s vodou. Pre styk s pitnou vodou musia mať atest použité sondy (napr. typ SHR-1-M s mosadznou elektródou).
Aký maximálny výkon čerpadla môžem pripojiť?
Relé spína priamo prúdy do 16 A (AC1). Pre indukčné záťaže (motory) je odporúčané zaťaženie nižšie, cca do 1-1.5 kW. Pre silnejšie čerpadlá použite stýkač.
Dodatočné parametre
| Kategória: | Hladinové spínače a kontrolné relé |
|---|---|
| Hmotnosť: | 0.22 kg |
| EAN: | 8595188149471 |
