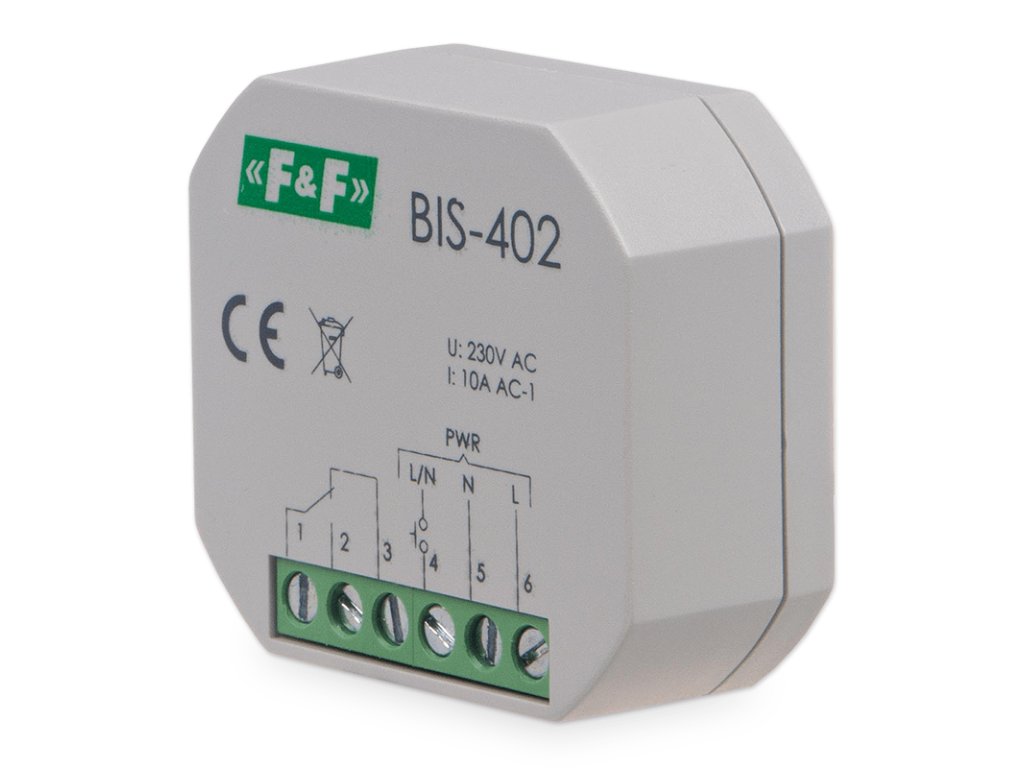

Impulzné relé do krabice F&F BIS-402 230V – 16A / 1xNO (Elektronické)
Kód: BIS-402/230
Podrobný popis
Expertný verdikt: Model BIS-402 je riešením problémov pri rekonštrukciách. Ak potrebujete zmeniť ovládanie svetla na "viacmiestne" (chodbové) a nemáte miesto v rozvádzači, toto relé skryjete priamo do hlbokej inštalačnej krabice pod tlačidlo alebo do odbočnej krabice. Ušetríte metre kabeláže a hodiny sekania.
Kľúčové vlastnosti
- ✔ Montáž do krabice: Kompaktné rozmery (priemer cca 55 mm) umožňujú vloženie do štandardnej KU-68 (odporúčame hlbokú verziu).
- ✔ Silový kontakt 16 A: Zvládne spínať prúdy až do 16 A (AC-1), čo je ekvivalent bežného ističa na svetlá.
- ✔ Tichý chod: V porovnaní s mechanickými relé je prevádzka tichšia (len jemné cvaknutie mikrorelé).
- ✔ Odolnosť voči rušeniu: Elektronika je navrhnutá tak, aby odolávala indukovaným napätiam v dlhých vedeniach.
Použitie v praxi
- Rekonštrukcie bytov: Zmena ovládania svetla v spálni (od dverí aj z postele) bez nutnosti sekania drážok k rozvádzaču.
- Historické budovy: Minimalizácia zásahov do stien vďaka využitiu existujúcich krabíc.
- Doplnenie ovládania: Pridanie ďalšieho ovládacieho miesta k existujúcemu svetlu.
★ Rýchly výber / Na čo si dať pozor
- Relé vyžaduje trvalé napájanie (L, N) v krabici, kde bude umiestnené. Uistite sa, že máte v krabici pod vypínačom aj nulový vodič (modrý).
- Tento model (BIS-402) nemá pamäť stavu. Po výpadku prúdu ostane svetlo vypnuté.
- Pre viac informácií o impulzných relé navštívte našu sekciu automatizačné relé do krabice.
Najčastejšie chyby pri inštalácii
- ✘ Chýbajúci "nulák" (N) v krabici vypínača – relé bez neho nebude fungovať.
- ✘ Použitie plytkej inštalačnej krabice, do ktorej sa relé spolu s vodičmi nezmestí.
- ✘ Zapojenie fázového vodiča na ovládací vstup bez tlačidla (trvalé zopnutie), čo môže relé zablokovať.

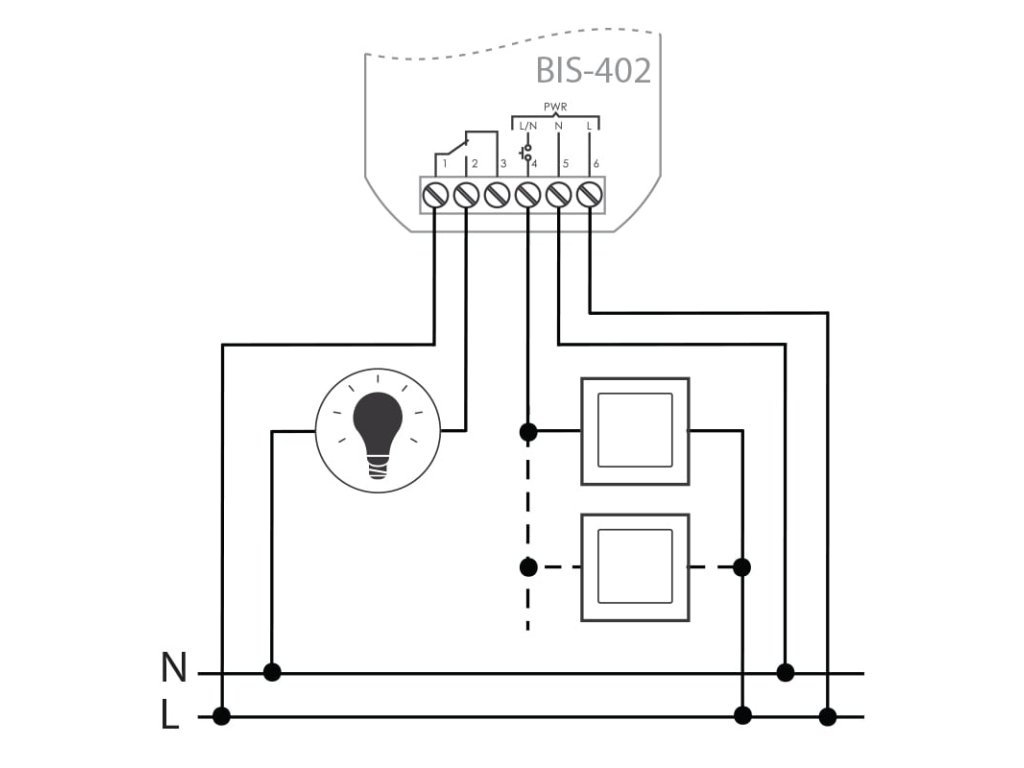

Schéma a zapojenie
- Relé sa vkladá do inštalačnej krabice (odporúčame KOPOS KPR 68 alebo hlbšiu).
- Napájanie 230 V (L, N) sa pripojí na príslušné svorky relé.
- Ovládacie tlačidlá sa zapájajú paralelne medzi L a ovládací vstup.
- Svietidlo sa pripája na výstupný kontakt relé a neutrálny vodič.
Kedy je to správna voľba
- ✔ Potrebujete vyriešiť ovládanie svetla z viacerých miest bez zásahu do rozvádzača.
- ✔ Máte k dispozícii hlboké krabice a 3-žilovú kabeláž pod vypínačmi.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Zmestí sa relé pod každý vypínač?
Relé má hrúbku cca 2,5 cm. Do štandardnej plytkej krabice (hĺbka 30 mm) sa nezmestí. Vyžaduje hlbokú krabicu (aspoň 40–60 mm) alebo krabicu s bočným priestorom (KPR 68).
Funguje aj s LED žiarovkami?
Áno, spínací kontakt 16 A je dostatočne dimenzovaný pre bežné domové LED osvetlenie. Pri extrémne vysokých záťažiach odporúčame stýkač.
Môžem použiť tlačidlá s tlejivkou?
Áno, BIS-402 je navrhnutý tak, aby bol odolný voči malým prúdom tečúcim cez tlejivky, a nespínal samovoľne (do určitého počtu tlačidiel).

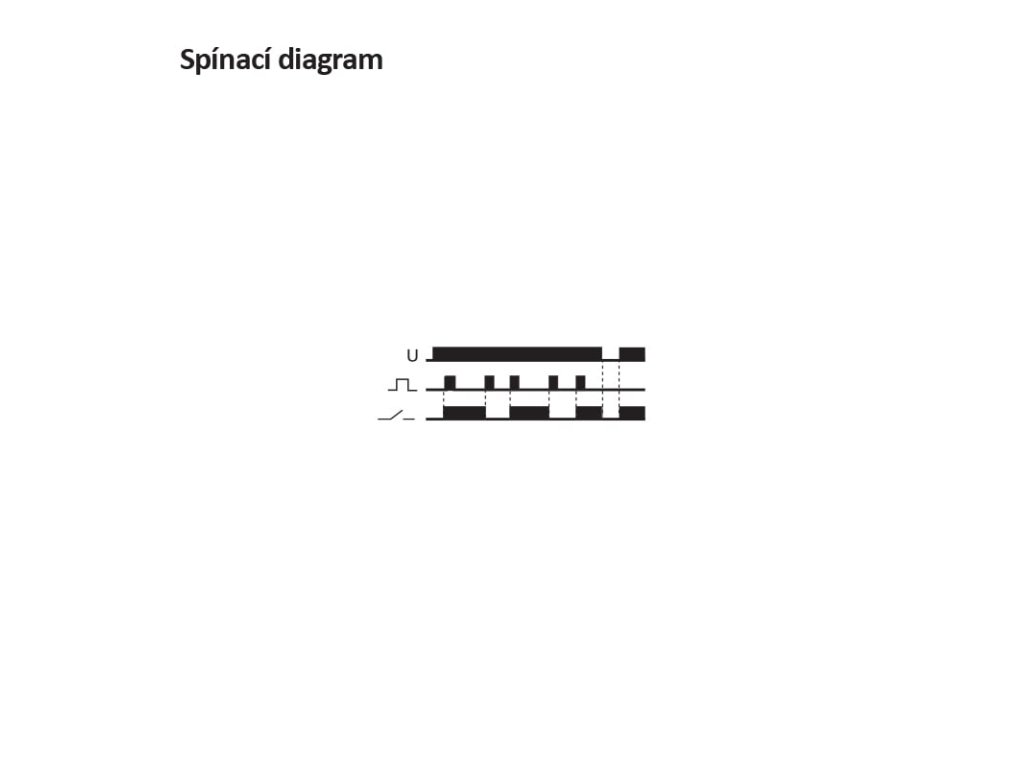

Čo znamená "bistabilné"?
Znamená to, že relé má dva stabilné stavy (zapnuté a vypnuté). Na zmenu stavu stačí krátky impulz. Nemusí byť pod napätím cievka trvalo, čo šetrí energiu a eliminuje brum.
Ako sa líši od verzie na DIN lištu?
Funkčne sú zhodné, rozdiel je len v puzdre. BIS-402 je "puk" do krabice, BIS-411 je modul na lištu do rozvádzača.
Vydáva relé zvuk?
Áno, pri prepnutí stavu počuť jemné cvaknutie kontaktu, ale je to výrazne tichšie ako pri starých mechanických relé.
Je potrebné ťahať nové káble?
Ak máte v krabici L, N a vývod na svetlo, tak nie. Ak chýba N (časté v starých panelákoch), musíte ho dotiahnuť, inak relé nepripojíte.
Dodatočné parametre
| Kategória: | Automatizačné relé (Impulzné, Časové) |
|---|---|
| Hmotnosť: | 0.047 kg |
| EAN: | 5908312594062 |
