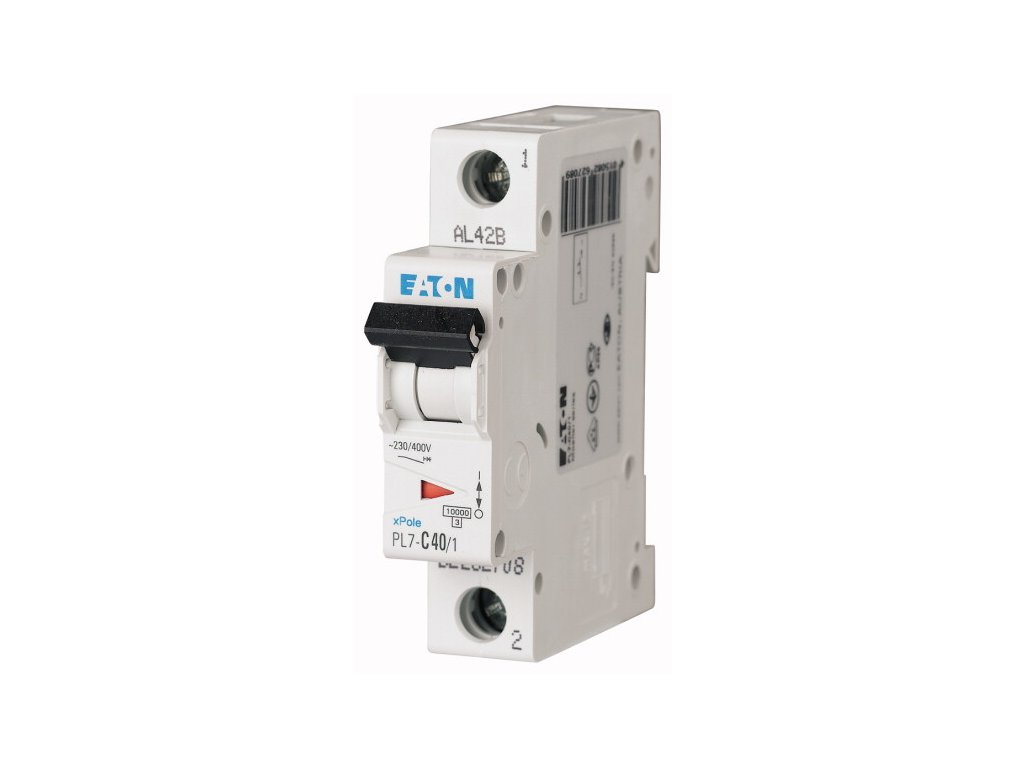

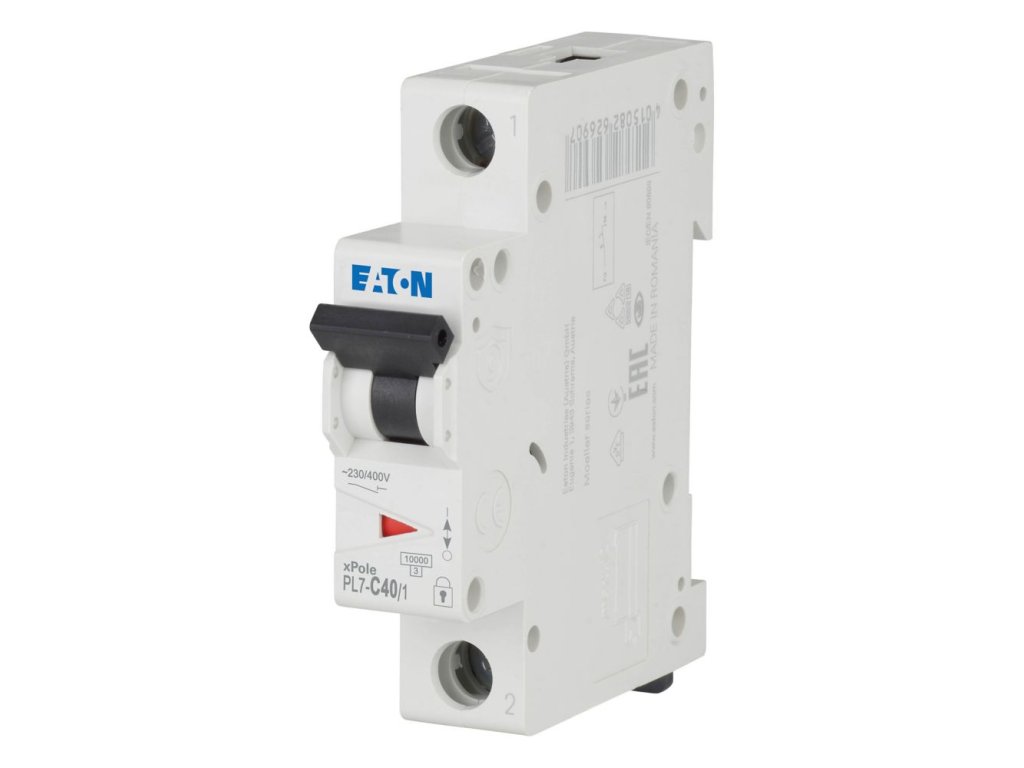

Istič Eaton PL7 (262708) - C40 / 1-pól, 10 kA
Kód: 262708
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-C40/1 je určený pre vysoké záťaže v jednofázových obvodoch. S prúdom 40 A a odolnosťou 10 kA sa používa najmä ako hlavný istič v inštaláciách, kde sa vyskytujú motory alebo indukčné záťaže (charakteristika C), ktoré by pri štarte mohli spôsobiť výpadok bežného ističa typu B.
Rýchle parametre
- Istenie 40 A: Pre jednofázový výkon do cca 9,2 kW.
- Odolnosť 10 kA (PL7): Spĺňa požiadavky pre hlavné ističe a priemysel.
- Charakteristika C: Vypína pri 200-400 A (zvláda špičky).
- Pripojenie: Kábel min. 10 mm2.
- Použitie: Nabíjačky, ohrev, hlavný istič (ak je povolený).
Použitie
Model C40/1 je špecifický svojím vysokým prúdom na jednu fázu. Viac o dimenzovaní vodičov nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Nabíjanie EV: Istenie prívodu pre výkonnejšiu jednofázovú nabíjačku (napr. 7,4 kW), ktorá má spínaný zdroj.
- Prietokové ohrievače: Veľké jednofázové ohrievače (napr. 7-9 kW).
- Hlavný istič: Pre objekty s motormi (dielne), kde distribútor povolil charakteristiku C.
- Zváračky: Istenie prívodu pre veľké jednofázové zváračky.
Rýchly výber / Rozdiel medzi PL7-B40 a PL7-C40:
- ✔ B40 (Eaton 262679): Vypína rýchlejšie (120-200 A). Je štandardom pre hlavné ističe bytov, kde prevažuje odporová záťaž (kúrenie, sporák).
- ✔ C40 (Tento model): Vypína neskôr (200-400 A). Je nutný tam, kde sú pripojené zariadenia s veľkým nábehovým prúdom (transformátory, motory), ktoré by B40 okamžite zhodili.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký kábel potrebujem?
Dôrazne sa odporúča medený kábel s prierezom 10 mm2 (CYKY-J 3x10). V niektorých podmienkach (uloženie na vzduchu) by stačil aj 6 mm2, ale pri 40 A je lepšie mať rezervu.
Môžem ho použiť ako hlavný istič pre byt?
Áno, ale distribútori zvyčajne požadujú charakteristiku B. Na použitie C-čka musíte mať súhlas (napr. ak máte v byte veľkú klímu, ktorá B-čko vyhadzuje).
Je vhodný pre zásuvky?
Nie pre bežné 230 V zásuvky (tie sú na 16 A). Môžete ho použiť len pre priemyselné modré zásuvky (32 A alebo 63 A), alebo pre pevné pripojenie.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s prepojovacími lištami Eaton.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
