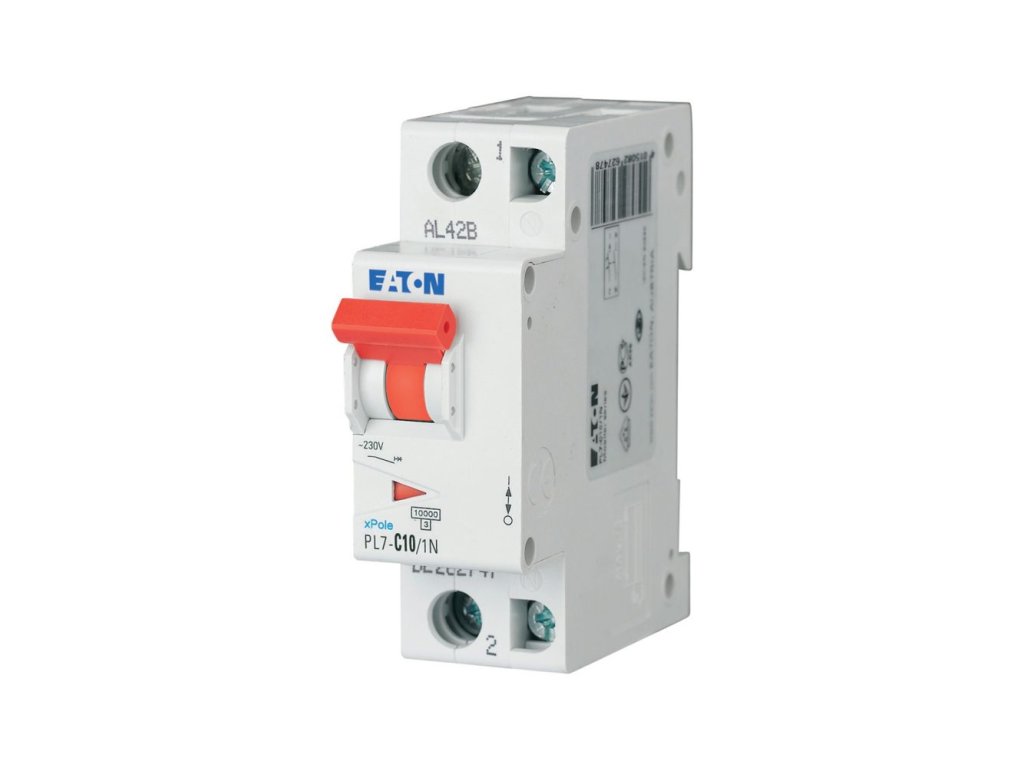

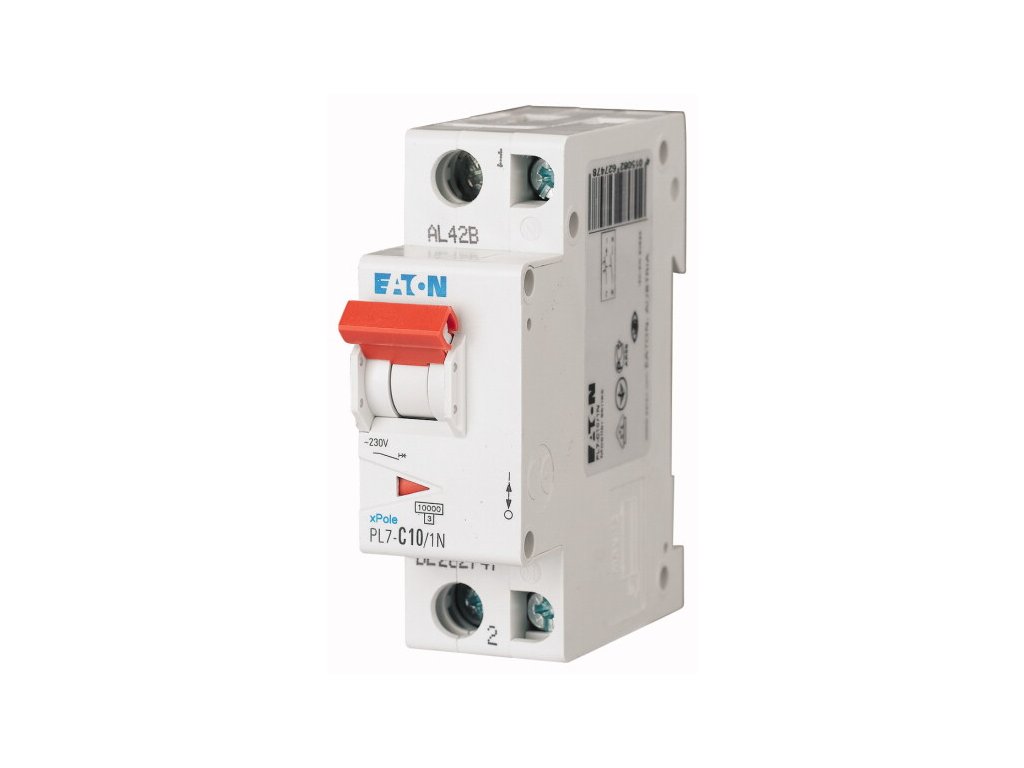

Istič Eaton PL7 (262747) - C10 / 1+N pól, 10 kA
Kód: 262747
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-C10/1N je špeciálny ochranný prvok, ktorý kombinuje istenie fázy (10 A) a spínanie neutrálneho vodiča (N). S charakteristikou C (pomalá) je vhodný pre svetelné okruhy so spínanými zdrojmi alebo menšie motory, kde je z bezpečnostných alebo prevádzkových dôvodov nutné odpájať aj "nulák".
Rýchle parametre
- Istenie 10 A: Pre svetelné a ovládacie obvody.
- Konfigurácia 1+N: Chráni L, spína N (oneskorene).
- Odolnosť 10 kA (PL7): Profesionálna rada pre priemysel.
- Charakteristika C: Zvláda prúdové špičky (LED zdroje, trafá).
- Šírka: 1,5 modulu (26,3 mm).
Použitie
Model C10/1N sa používa v špecifických inštaláciách. Viac o požiadavkách na odpojenie N vodiča nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Osvetlenie: Istenie LED svetiel v kanceláriách, kde je veľa spínaných zdrojov (char. C) a požiadavka na 10 kA.
- Zdravotníctvo: Obvody v nemocniciach často vyžadujú dvojpólové odpojenie.
- TT siete: V niektorých krajinách alebo špecifických sieťach je povinné odpájať N vodič.
- Záložné zdroje: Pri prevádzke z UPS alebo generátora je často nutné oddeliť N vodič od distribučnej siete.
Rýchly výber / Prečo zvoliť 1+N konštrukciu:
- ✔ Bezpečnosť a diagnostika: Pri poruche izolácie (N na PE) bežný istič nevypne, ale prúdový chránič áno. Ak máte ističe 1+N, jednoduchým zhodením ističa odpojíte aj "vadný" N vodič a chránič sa dá nahodiť pre ostatné okruhy. To výrazne urýchľuje hľadanie poruchy.
- ✔ Úspora miesta: Oproti plnému 2-pólovému ističu (2 moduly) zaberá verzia 1+N len 1,5 modulu.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aké má rozmery?
Šírka je 26,3 mm, čo zodpovedá 1,5 modulu. Výška je štandardných 80 mm.
Môžem zameniť fázu a nulák?
Nie! Fázový vodič musí ísť do svorky s istením, nulový vodič (N) do svorky označenej N. Kontakt N spína s predstihom a vypína s oneskorením, aby nedošlo k plávaniu napätia.
Prečo C10 a nie B10?
C10 je vhodný pre okruhy, kde sa očakáva nábehový prúd (veľa LED zdrojov, transformátory). B10 by mohol pri ich zapnutí vypadnúť.
Dá sa zapojiť do lišty?
Áno, ale vyžaduje špeciálnu prepojovaciu lištu pre 1+N ističe (s iným rozostupom kolíkov).
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
