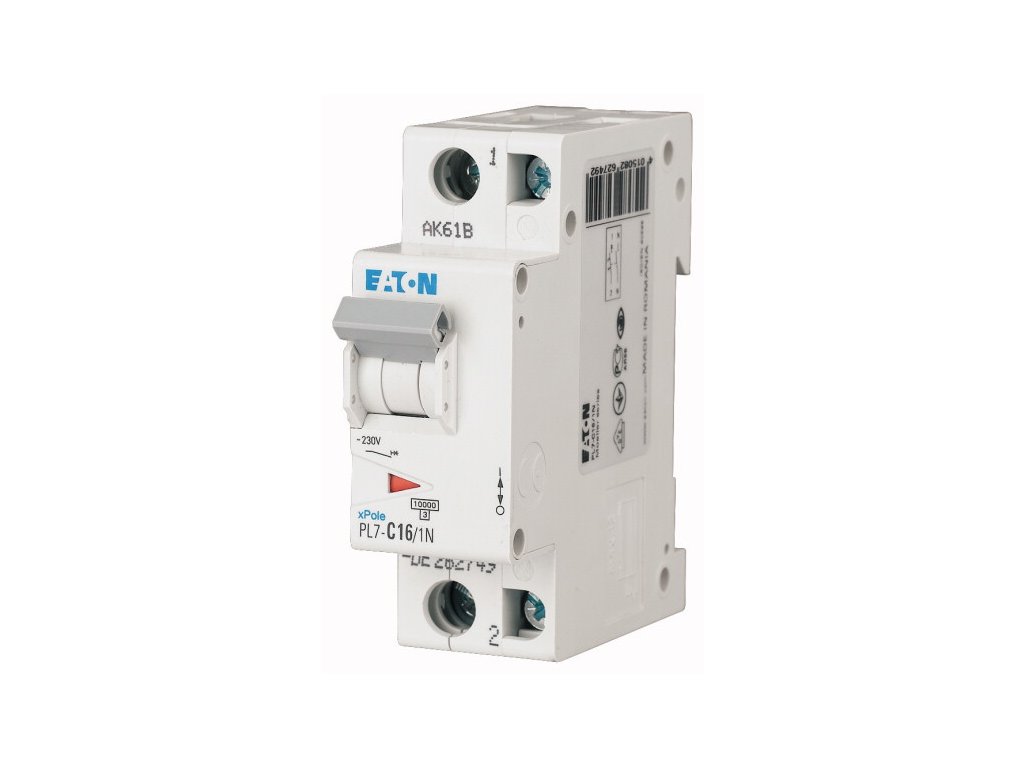

Istič Eaton PL7-C16/1N, 16 A, 1+N-pólový, 10 kA - 262749
Kód: 262749
Podrobný popis
Zhrnutie
Eaton PL7-C16/1N je istič 1 + N (jeden pól a neutrálny vodič) s menovitým prúdom 16 A a vypínacou charakteristikou C.
Výrobca uvádza menovitú skratovú schopnosť Icn 10 kA, menovité napätie 230 V a triedu obmedzenia 3.
Na lište DIN zaberá 1,5 modulu (26,4 mm).
Hodí sa istič pre Vás?
Ideálne použitie
- Norma: výrobca uvádza menovitú skratovú schopnosť podľa IEC/EN 60898-1.
Overte pred kúpou
- Napätie: menovité napätie 230 V – porovnajte so sieťou v mieste montáže.
- Miesto v rozvodnici: 1,5 modulu (26,4 mm) na lište – porovnajte s voľným miestom v rozvodnici.
- Hĺbka zabudovania: 70,5 mm – porovnajte s hĺbkou rozvodnice.
- Prevádzková teplota: −25 až 75 °C – porovnajte s teplotou v mieste montáže.
- Stupeň krytia: IP20 – porovnajte s prostredím v mieste montáže.
Na čo si dať pozor pri výbere?
Upozornenie zo stránky výrobku
Podľa stránky výrobku ističa Eaton výrobca uvádza (v origináli „Special features Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity“): „Pri zvýšení teploty okolia o 1 °C sa prúdová zaťažiteľnosť lineárne znižuje o 0,5 %.“
Hlavné vlastnosti a použitie
16 A menovitý prúd In
Menovitý prúd
Výrobca uvádza menovitý prúd 16 A a vypínaciu charakteristiku C.
10 kA menovitá skratová schopnosť Icn
Skratová schopnosť
Výrobca uvádza menovitú skratovú schopnosť Icn 10 kA a triedu obmedzenia 3.
Izolačné napätie a prepätie
Výrobca uvádza menovité izolačné napätie 440 V, menovité impulzné výdržné napätie 4 kV a kategóriu prepätia III.
Svorky
Výrobca uvádza pre svorky prierez vodiča 1–25 mm² (plný aj viacdrôtový vodič).
Montáž
Istič sa podľa výrobcu upevňuje na lištu DIN (trojpolohové uchytenie).
Technické parametre
Identita výrobku
| Značka | Eaton |
|---|---|
| Označenie výrobcu | PL7-C16/1N |
| Kód výrobcu | 262749 |
| EAN | 4015082627492 |
Nadprúdová ochrana a skrat
| Menovitý prúd | 16 A |
|---|---|
| Vypínacia charakteristika | C |
| Menovitá skratová schopnosť Icn | 10 kA |
| Trieda obmedzenia | 3 |
Elektrické údaje
| Počet pólov | 1 + N |
|---|---|
| Menovité napätie | 230 V |
| Menovité izolačné napätie | 440 V |
| Menovité impulzné výdržné napätie | 4 kV |
| Kategória prepätia | III |
| Stupeň znečistenia | 2 |
| Frekvencia | 50–60 Hz |
Montáž a pripojenie
| Šírka | 1,5 modulu (26,4 mm) |
|---|---|
| Hĺbka zabudovania | 70,5 mm |
| Rozmery | 71 × 82 × 26,4 mm (hĺbka × výška × šírka) |
| Svorky – prierez vodiča | 1–25 mm² (plný aj viacdrôtový vodič) |
| Stupeň krytia | IP20 |
Prevádzka a vyhotovenie
| Teplota okolia pri prevádzke | −25 až 75 °C |
|---|---|
| Hmotnosť | 0,22 kg |
| Zhoda | RoHS |
Časté otázky k ističu Eaton PL7-C16/1N
Čo je istič Eaton PL7-C16/1N?
Eaton PL7-C16/1N (kód 262749) je istič 1 + N (jeden pól a neutrálny vodič) radu PL7 s menovitým prúdom 16 A, vypínacou charakteristikou C a menovitou skratovou schopnosťou Icn 10 kA.
Čo znamená označenie Eaton PL7-C16/1N?
Označenie Eaton PL7-C16/1N (kód 262749) znamená istič radu PL7 s vypínacou charakteristikou C, menovitým prúdom 16 A a 1 + N vyhotovením.
Aký menovitý prúd a akú charakteristiku má istič Eaton PL7-C16/1N?
Istič Eaton PL7-C16/1N má menovitý prúd 16 A a vypínaciu charakteristiku C.
Akú skratovú schopnosť uvádza výrobca pre istič Eaton PL7-C16/1N?
Pre istič Eaton PL7-C16/1N výrobca uvádza menovitú skratovú schopnosť Icn 10 kA a triedu obmedzenia 3.
Aké menovité napätie a akú frekvenciu uvádza výrobca pre istič Eaton PL7-C16/1N?
Pre istič Eaton PL7-C16/1N výrobca uvádza menovité napätie 230 V a frekvenciu 50–60 Hz.
Aké vodiče sa pripájajú do svoriek ističa Eaton PL7-C16/1N?
Pre svorky ističa Eaton PL7-C16/1N výrobca uvádza prierez vodiča 1–25 mm² (plný aj viacdrôtový vodič).
Ako sa istič Eaton PL7-C16/1N montuje do rozvodnice?
Istič Eaton PL7-C16/1N sa podľa výrobcu upevňuje na lištu DIN (trojpolohové uchytenie).
Koľko miesta zaberie istič Eaton PL7-C16/1N v rozvodnici?
Istič Eaton PL7-C16/1N zaberá na lište 1,5 modulu (26,4 mm); hĺbka zabudovania je podľa výrobcu 70,5 mm.
Pri akej teplote okolia môže istič Eaton PL7-C16/1N pracovať?
Výrobca uvádza pre istič Eaton PL7-C16/1N teplotu okolia pri prevádzke −25 až 75 °C.
Pre aký obvod je istič Eaton PL7-C16/1N určený?
Výrobca uvádza pre istič Eaton PL7-C16/1N vyhotovenie 1 + N, menovité napätie 230 V a menovitý prúd 16 A.
Aký je rozdiel medzi charakteristikou C a B pri ističi Eaton PL7-C16/1N?
Odborné vysvetlenie Elmit: Istič Eaton PL7-C16/1N má podľa výrobcu vypínaciu charakteristiku C a menovitý prúd 16 A. Charakteristika ističa (B, C alebo D) hovorí, pri akom násobku menovitého prúdu istič vypne okamžitou spúšťou. Charakteristika B vypína pri najnižšom násobku, D pri najvyššom. Pre obvody so záberovým prúdom pri zapnutí, napríklad s motorom alebo transformátorom, sa volí charakteristika s vyšším násobkom, aby istič nevypínal pri bežnom zapnutí.
Čo znamená skratová schopnosť Icn 10 kA pri ističi Eaton PL7-C16/1N?
Odborné vysvetlenie Elmit: Istič Eaton PL7-C16/1N má podľa výrobcu menovitú skratovú schopnosť Icn 10 kA. Menovitá skratová schopnosť (Icn) je najväčší skratový prúd, ktorý istič dokáže vypnúť. Prevádzková skratová schopnosť (Ics) je hodnota, po vypnutí ktorej ostáva istič ďalej prevádzkyschopný.
Zdroje údajov
- Eaton – produktová stránka kódu 262749 (PL7-C16/1N) (eaton.com), stránka výrobcu (čítané 21. 10. 2026)
- Eaton – stránka série PL7 xPole (eaton.com), stránka výrobcu (čítané 21. 10. 2026)
- Odborné vysvetlenie: EX26 (schválené 19. 10. 2026)
- Odborné vysvetlenie: EX27 (schválené 21. 10. 2026)
Dodatočné parametre
| Kategória: | Ističe (MCB) - nadprúdová ochrana obvodov |
|---|---|
| Hmotnosť: | 0.22 kg |
| EAN: | 4015082627492 |
| Druh produktu: | Istič |
| ? Menovitý prúd: | 16 A |
| ? Vypínacia charakteristika: | C |
| Počet pólov: | 1+N |
| ? Menovitá skratová schopnosť Icn: | 10 kA |
| Šírka v moduloch: | 1,5 |
| ? Stupeň krytia IP: | IP20 |
| Typový rad: | PL7 |
