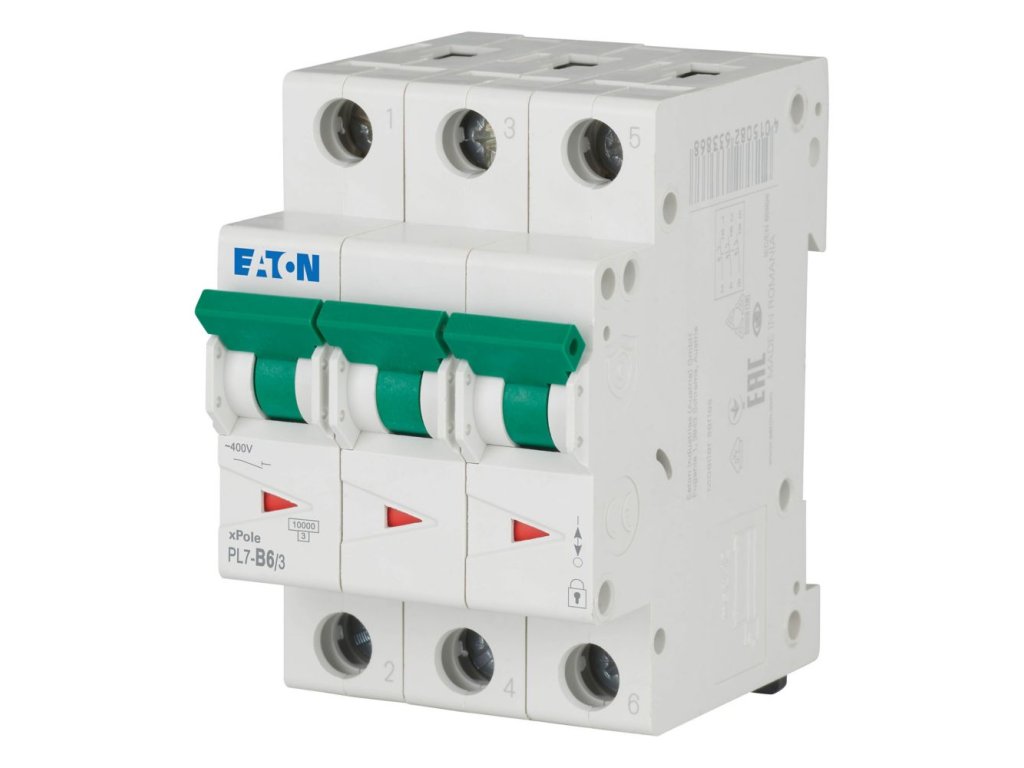

Istič Eaton PL7 (263386) - B6 / 3-pól, 10 kA
Kód: 263386
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-B6/3 je určený pre špecifické 3-fázové aplikácie s nízkym odberom. S prúdom 6 A a odolnosťou 10 kA sa používa najmä na istenie ovládacích obvodov v rozvádzačoch, meracích prístrojov alebo núdzového osvetlenia v priemyselných halách a administratívnych budovách.
Rýchle parametre
- Istenie 6 A: Pre 3-fázový výkon do cca 4,1 kW.
- Odolnosť 10 kA (PL7): Profesionálna rada pre priemysel.
- 3-pólový: Odpojenie L1, L2, L3 súčasne.
- Charakteristika B: Rýchla reakcia, pre odporové záťaže.
- Použitie: Ovládanie, MaR, osvetlenie.
Použitie
Model B6/3 je dôležitý pre ochranu pomocných obvodov. Viac o istení riadiacich obvodov nájdete v článku o spínacej technike.
Typické aplikácie:
- Ovládanie stýkačov: Napájanie cievok veľkých stýkačov v rozvádzačoch.
- Transformátory: Istenie prívodu pre menšie 3-fázové transformátory (ak nemajú veľký náraz, inak treba char. C).
- Ventilátory: Malé 3-fázové ventilátory v klimatizačných jednotkách.
- Meranie: Istenie napäťových vstupov pre analyzátory siete.
Rýchly výber / Rozdiel medzi PL7-B6 a PL7-C6:
- ✔ B6 (Tento model): Vypína rýchlejšie. Vhodný pre odporové záťaže, elektroniku a dlhé vedenia, kde treba zaručiť rýchle vypnutie pri skrate.
- ✔ C6 (Eaton 263405): Vypína neskôr. Je určený pre záťaže s nábehovým prúdom (transformátory, motory, zdroje), ktoré by B6 pri zapnutí "vyhodili".
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem ho použiť namiesto C6?
Áno, ak nemáte zariadenia s veľkým nábehovým prúdom. Ak však máte motor alebo trafo, ktoré predtým fungovalo na C6, B6 môže pri zapnutí vypadávať.
Je vhodný pre zásuvky?
Nie pre bežné silové zásuvky (vŕtačka, vysávač), tie potrebujú 16 A. 6 A istič je vhodný len pre špecifické zásuvky s malým odberom (napr. pre IT techniku v racku), ak je to tak naprojektované.
Aký vodič k nemu patrí?
Pre 6 A stačí kábel 1,5 mm2 (CYKY-J 5x1,5).
Dá sa zapojiť do lišty?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
