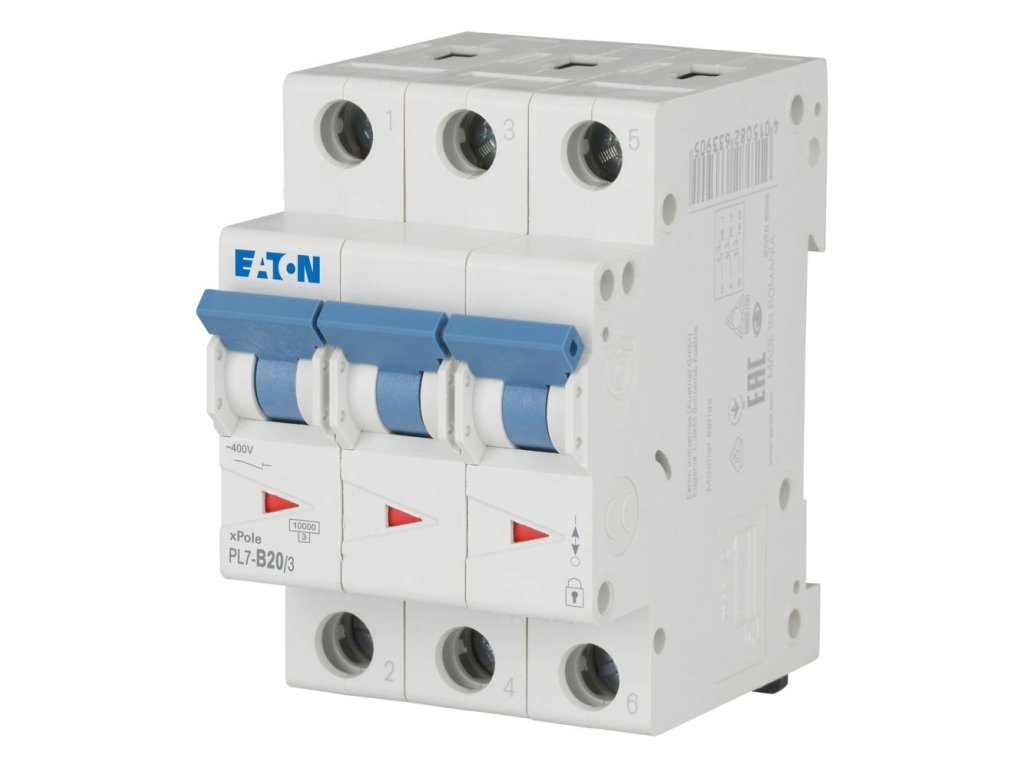

Istič Eaton PL7 (263390) - B20 / 3-pól, 10 kA
Kód: 263390
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-B20/3 je robustný 3-fázový prvok s profesionálnou odolnosťou 10 kA. Používa sa tam, kde sú kladené vyššie nároky na bezpečnosť než pri bežných domových inštaláciách (6 kA) – napríklad v priemysle, komerčných priestoroch alebo v domoch v blízkosti trafostanice. Istí obvody s odberom do 20 A (cca 13,8 kW).
Rýchle parametre
- Istenie 20 A: Pre 3-fázový výkon do cca 13,8 kW.
- Odolnosť 10 kA (PL7): Vyššia bezpečnosť pre náročné aplikácie.
- 3-pólový: Chráni všetky tri fázy naraz.
- Charakteristika B: Rýchla reakcia, pre odporové záťaže a vedenia.
- Použitie: Prietokové ohrievače, technológie, 32A zásuvky (obmedzené na 20A).
Použitie
Model PL7-B20/3 je štandardom v kvalitných rozvádzačoch. Viac o inštalácii 3-fázových spotrebičov nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Ohrev vody: Istenie výkonných prietokových ohrievačov (napr. 11-13 kW).
- Klimatizácia/Tepelné čerpadlo: Vonkajšie jednotky (ak výrobca predpisuje char. B).
- Technológie: Napájanie strojov a zariadení v prevádzkach s požiadavkou na 10 kA.
- Zásuvky: Istenie 32 A zásuvky, ak je prívodný kábel dimenzovaný len na 20 A (napr. 4 mm2).
Rýchly výber / Prečo PL7 (10 kA):
- ✔ Projekt: Vo verejných a komerčných budovách (školy, úrady, firmy) je takmer vždy predpísaná odolnosť 10 kA. Použitie bežného PL6 (6 kA) by bolo chybou.
- ✔ Bezpečnosť: Vyššia odolnosť znamená, že istič sa pri skrate "nerozpadne" ani v blízkosti silného zdroja (trafa).
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem ho použiť v garáži namiesto PL6?
Áno, bez problémov. Je to kvalitnejšia náhrada.
Je vhodný pre cirkulár?
Ak má cirkulár motor s ťažkým rozbehom, charakteristika B môže spôsobiť vypnutie. Vtedy je lepšia charakteristika C. Pre bežné domáce použitie a menšie motory B20 stačí.
Aký kábel použiť?
Pre 20 A istenie je nutné použiť kábel s prierezom 4 mm2 (CYKY-J 5x4). Kábel 2,5 mm2 je nedostatočný.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
