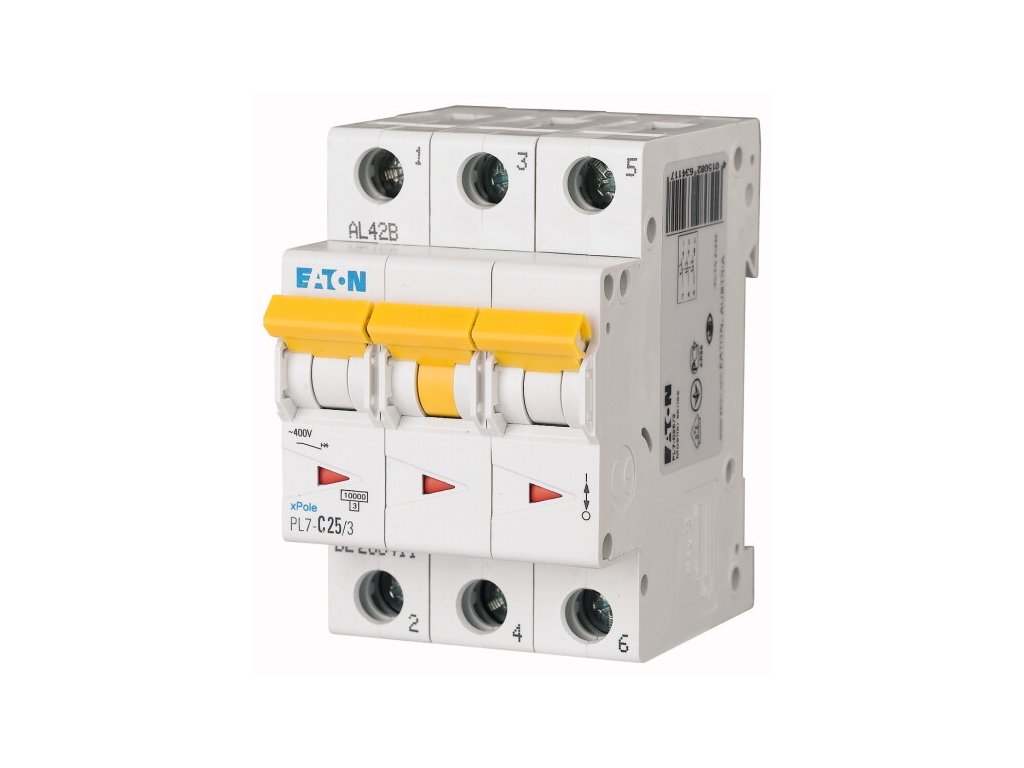

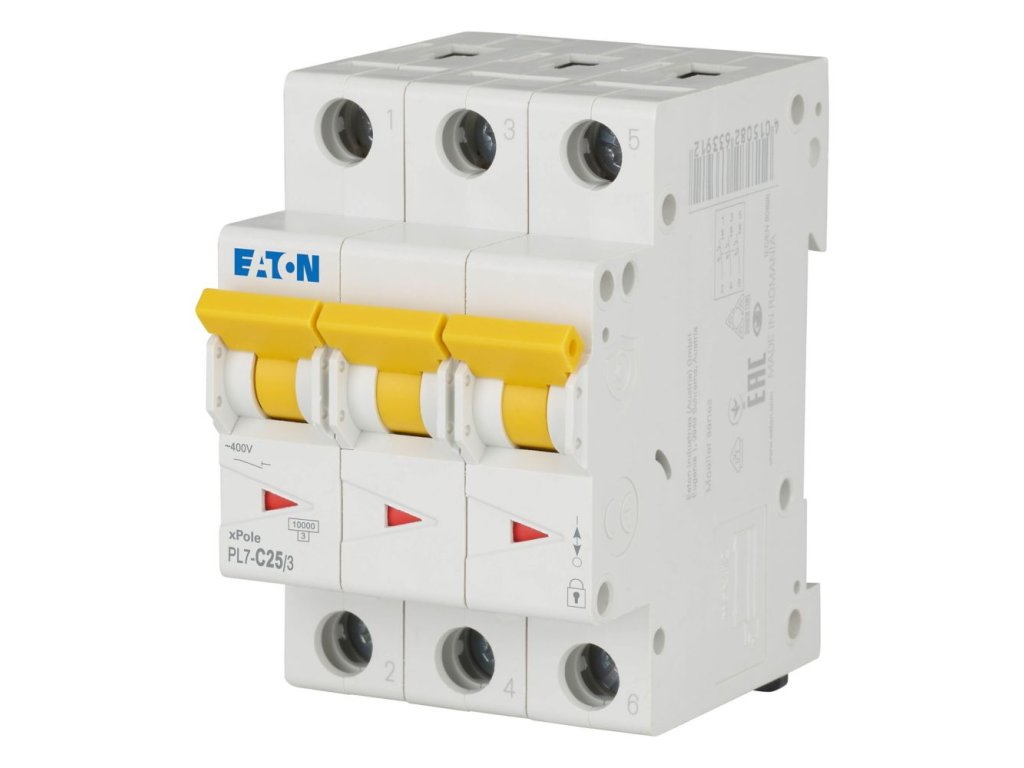

Istič Eaton PL7 (263411) - C25 / 3-pól, 10 kA
Kód: 263411
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-C25/3 je určený pre náročné aplikácie. Spája v sebe výhody 3-fázového istenia 25 A, charakteristiky C (pre motory) a vysokej odolnosti 10 kA. Používa sa predovšetkým v priemysle, dielňach a garážach na istenie strojov, ktoré majú pri rozbehu veľký odber, a kde je zároveň požiadavka na vyššiu bezpečnosť (10 kA).
Rýchle parametre
- Istenie 25 A: Pre 3-fázový výkon do cca 17,2 kW.
- Odolnosť 10 kA (PL7): Pre priemysel a inštalácie blízko trafa.
- Charakteristika C: Vypína pri 125-250 A (preklenie štart motorov).
- 3-pólový: Odpojenie L1, L2, L3 súčasne.
- Použitie: Motory, zváračky, technológie.
Použitie
Tento model je ideálny pre "motorické" obvody. Viac o istení strojov nájdete v článku o inštalácii v dielni.
Typické aplikácie:
- Stroje: Sústruhy, frézy, kombinované drevoobrábacie stroje s motormi do cca 7,5 - 11 kW.
- Zváračky: Výkonné 3-fázové zváračky (CO2, TIG), ktoré pri zapnutí vyhadzujú ističe typu B.
- Podružné rozvádzače: Hlavný istič pre garáž alebo dielňu (ak je hlavný istič domu silnejší, napr. 32 A alebo 40 A), aby "podržal" štart strojov.
- Klimatizácia: Veľké vonkajšie jednotky (VRV systémy) pre budovy.
Rýchly výber / Rozdiel medzi PL7-B25 a PL7-C25:
- ✔ B25 (Eaton 263391): Vypína rýchlejšie (75-125 A). Je vhodný pre hlavný prívod domu (prevažne odporové záťaže) alebo elektrokotol. Pri štarte veľkého motora môže vypadnúť.
- ✔ C25 (Tento model): Vypína neskôr (125-250 A). Je určený pre obvody s motormi a transformátormi. Umožní ich bezpečný rozbeh bez výpadku ističa.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem ho použiť ako hlavný istič domu?
Zvyčajne nie. Distribučné spoločnosti väčšinou vyžadujú pred elektromerom charakteristiku B. Charakteristiku C povoľujú len výnimočne, ak preukážete (projektom), že máte zariadenia s veľkým nábehovým prúdom (napr. veľké tepelné čerpadlo), ktoré by B-čko vyhadzovali.
Aký kábel potrebujem?
Odporúča sa 4 mm2 (CYKY-J 5x4) pre kratšie trasy a uloženie na vzduchu, ale ideálom pre 25 A je kábel 6 mm2 (CYKY-J 5x6), najmä v priemysle alebo pri dlhších trasách.
Je vhodný pre cirkulár 5,5 kW?
Áno, pre motor 5,5 kW je 25 A istič s charakteristikou C úplne vyhovujúci a s rezervou zvládne aj priamy štart.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
