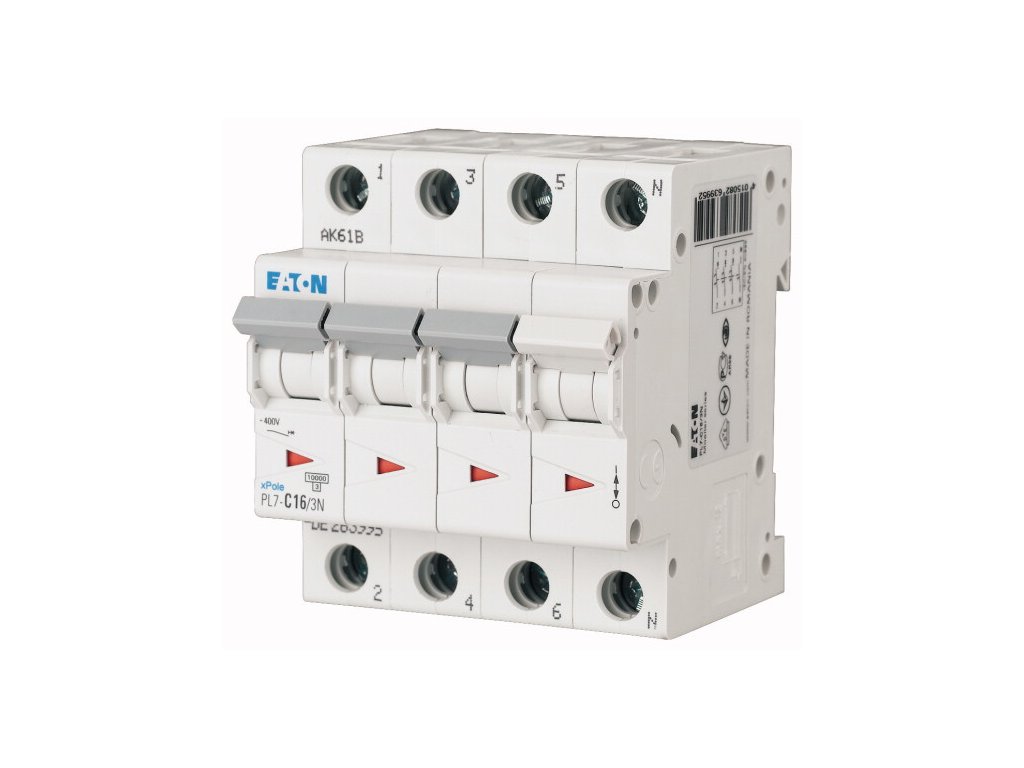

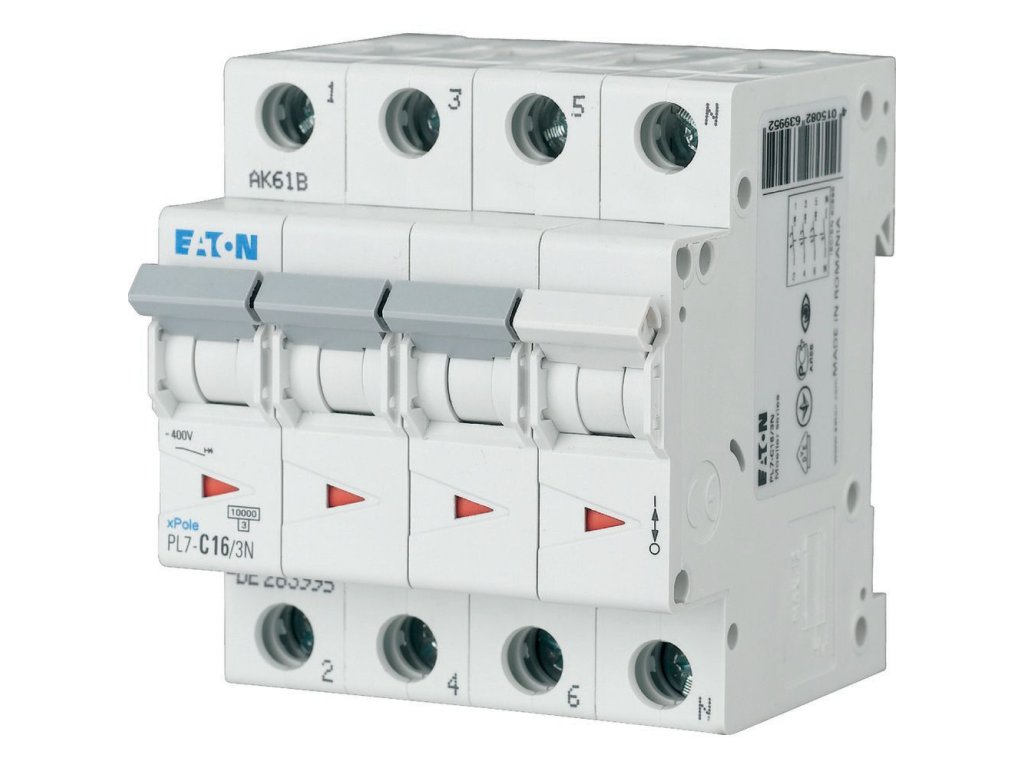

Istič Eaton PL7 (263985) - B16 / 3+N pól, 10 kA
Kód: 263985
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-B16/3N je komplexný ochranný prvok pre 3-fázové obvody. Okrem troch fáz (L1, L2, L3) spína aj neutrálny vodič (N), čo je kľúčové pre bezpečnosť a diagnostiku v moderných inštaláciách. S prúdom 16 A a odolnosťou 10 kA je ideálny pre istenie 5-kolíkových zásuviek (400 V) v priemysle, kuchyniach a technických miestnostiach.
Rýchle parametre
- Istenie 16 A: Pre 3-fázový výkon do cca 11 kW.
- Konfigurácia 3+N: 3 chránené fázy + 1 spínaný N vodič.
- Odolnosť 10 kA (PL7): Pre priemysel a náročné podmienky.
- Charakteristika B: Rýchla reakcia, pre zásuvky a vedenia.
- Šírka: 4 moduly (štandardná veľkosť pre 4-pólové prístroje).
Použitie
Model B16/3N je určený pre úplné odpojenie zariadení. Viac o inštalácii 5-vodičových obvodov nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Zásuvky 400 V: Istenie 5-kolíkových zásuviek, kde chceme mať istotu, že pri vypnutí sa odpojí aj "nulák" (napr. vonkajšie zásuvky, staveniskové rozvádzače).
- Varné dosky: Istenie indukčných varných dosiek, ktoré využívajú 2 alebo 3 fázy a N vodič.
- Tepelné čerpadlá: Niektorí výrobcovia vyžadujú úplné odpojenie prívodu vrátane N.
- Záložné zdroje: Pre prepínanie sietí (záskok), kde sa musí oddeliť N vodič distribučnej siete od ostrovnej siete.
Rýchly výber / Rozdiel medzi 3+N a 4-pólovým (4P):
- ✔ 3+N (Tento model): Má 3 chránené spúšte (fázy) a 1 kontakt pre N, ktorý len spína (spína skôr, rozpína neskôr). Je určený pre siete TN-S, kde N vodič netreba istiť, len odpájať.
- ✔ 4-pólový (4P): Má 4 plnohodnotné chránené spúšte. Používa sa tam, kde treba istiť aj štvrtý vodič (napr. ak je N vodič považovaný za živý a nechránený inak, alebo v špecifických sieťach).
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Musím pripojiť N vodič presne?
Áno, bezpodmienečne. Svorka N je konštruovaná tak, aby pri zapínaní spojila N ako prvý a pri vypínaní ho rozpojila ako posledný. Tým sa zabráni vzniku "plávajúceho nulu" a prepätiu na fázach, ktoré by mohlo zničiť spotrebiče.
Je vhodný pre cirkulár?
Ak má cirkulár motor s ťažkým rozbehom, charakteristika B môže spôsobiť vypnutie. Vtedy je lepšia charakteristika C (PL7-C16/3N). Pre menšie píly B16 stačí.
Prečo použiť 3+N a nie obyčajný 3-pól?
Pretože pri poruche (napr. skrat N na PE) obyčajný 3-pólový istič neodpojí "nulák" a prúdový chránič môže stále vybavovať. Istič 3+N odpojí všetko, čo zjednodušuje hľadanie chyby a zvyšuje bezpečnosť pri práci.
Dá sa zapojiť do lišty?
Áno, ale vyžaduje 4-pólovú prepojovaciu lištu (L1-L2-L3-N), ktorá je širšia a drahšia ako bežná 3-pólová.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
