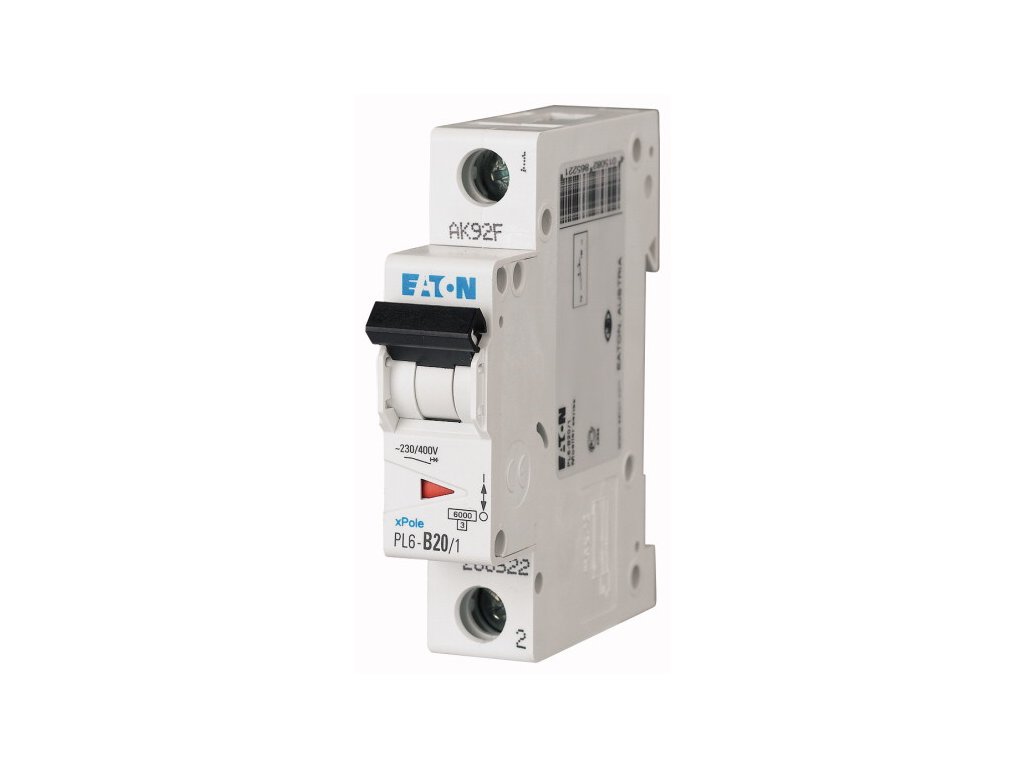

Istič Eaton PL6 (286522) - B20 / 1-pól, 6 kA
Kód: 286522
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6 s hodnotou 20 A je "silnejším bratom" bežných zásuvkových ističov. Používa sa tam, kde 16 A istič už nestačí – napríklad pre výkonné elektrické kúrenie, klimatizáciu alebo ohrev vody. Pozor, pre tento istič už zvyčajne nepostačuje bežný kábel 2,5 mm2, ale vyžaduje sa silnejší prierez 4 mm2.
Rýchle parametre
- Istenie 20 A: Pre trvalú záťaž do cca 4600 W.
- Charakteristika B: Vypína pri 3-5 násobku menovitého prúdu (60-100 A).
- Odolnosť 6 kA: Bezpečné vypnutie skratu v domových podmienkach.
- Robustnosť: Kvalitné svorky pre vodiče do 25 mm2.
- Indikácia: Poloha páčky (hore/dole).
Použitie
Model PL6-B20/1 je určený pre pevne pripojené spotrebiče s vyšším príkonom. Viac o dimenzovaní káblov a ističov nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Klimatizácie: Vonkajšie multisplit jednotky s príkonom nad 3,5 kW.
- Elektrické kúrenie: Výkonné konvektory, sálavé panely alebo infražiariče.
- Ohrev vody: Prietokové ohrievače (jednofázové) s vyšším výkonom.
- Technológia: Čerpadlá bazénov, kompresory (ak nemajú ťažký rozbeh).
Rýchly výber / Na čo si dať pozor:
- ✔ Kábel 4 mm2: Toto je kritický bod. Kábel 2,5 mm2 má prúdovú zaťažiteľnosť na hranici 20 A (záleží od uloženia). Pre bezpečné a normou vyhovujúce zapojenie sa k ističu 20 A odporúča použiť kábel s prierezom 4 mm2 (CYKY-J 3x4).
- ✔ Zásuvky: Bežné domové zásuvky sú stavané len na 16 A. Preto nesmiete istiť bežný zásuvkový okruh 20 A ističom. Tento istič je určený pre priame napojenie zariadenia (cez svorkovnicu) alebo pre priemyselné zásuvky dimenzované na 32 A.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem vymeniť 16 A istič za 20 A, ak mi "vyhadzuje"?
Pozor, zvyčajne nie! Istenie chráni kábel v stene. Ak máte kábel 2,5 mm2, ten je dimenzovaný na 16 A (v bežných podmienkach). Ak dáte 20 A istič, kábel sa pri preťažení prehreje a môže spôsobiť požiar v stene. Výmenu za silnejší istič môže schváliť len revízny technik po premeraní a kontrole uloženia kábla.
Je vhodný pre cirkulár?
Ak má cirkulár motor s ťažkým rozbehom, charakteristika B (tento model) môže pri štarte vypínať. Vtedy je lepšia charakteristika C (PL6-C20). Ak má cirkulár plynulý rozbeh, B20 môže stačiť.
Aký kábel musím použiť?
Pre 20 A istenie je štandardom medený kábel s prierezom 4 mm2. V určitých prípadoch (uloženie vo vzduchu, krátka trasa) môže vyhovieť aj 2,5 mm2, ale to musí posúdiť projektant.
Pasuje do bežnej skrine?
Áno, má štandardný rozmer na DIN lištu (šírka 1 modul = 17,7 mm), rovnako ako bežné ističe.
Môžem ho použiť na 3-fázový sporák?
Pre 3-fázový sporák (400 V) potrebujete 3-pólový istič (3 moduly spojené páčkou). Použitie troch samostatných 1-pólových ističov sa neodporúča, pretože pri poruche jednej fázy sa ostatné nevypnú.
Dá sa zapojiť zospodu?
Áno, ističe Eaton PL6 majú obojstranné svorky, takže prívod môžete zapojiť zhora alebo zdola podľa potreby v rozvádzači.
Je možné pripojiť hliník?
Pripojenie hliníka sa neodporúča. Ak je to nevyhnutné (stará inštalácia), použite kontaktnú pastu a pravidelne spoj kontrolujte.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
