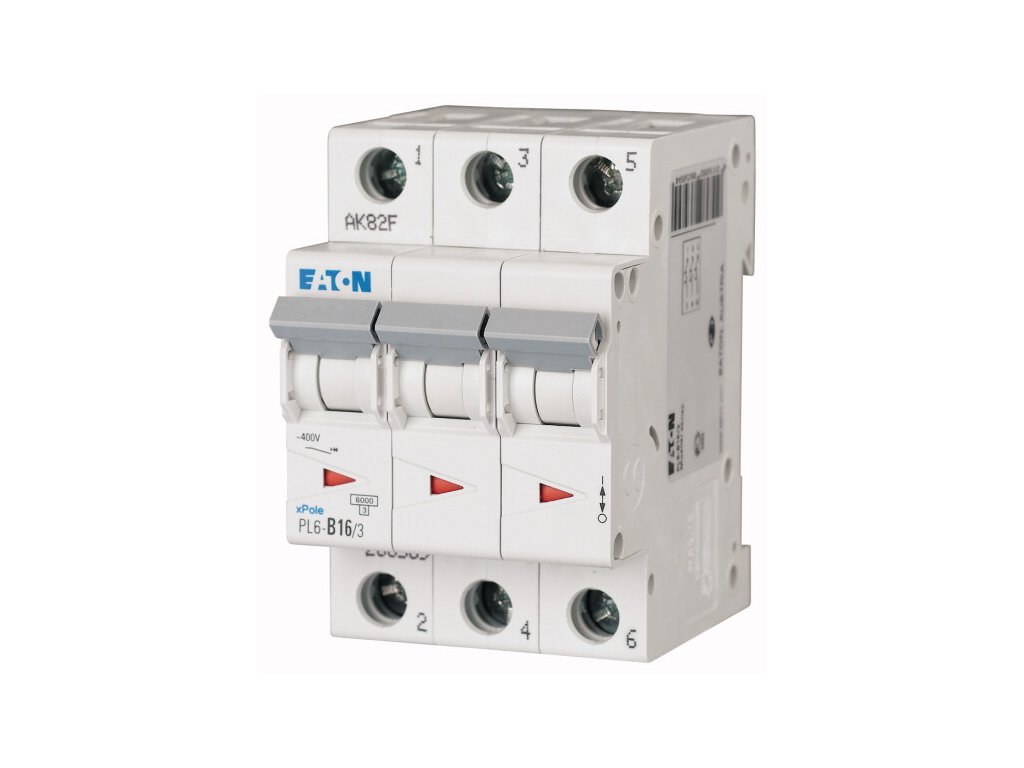

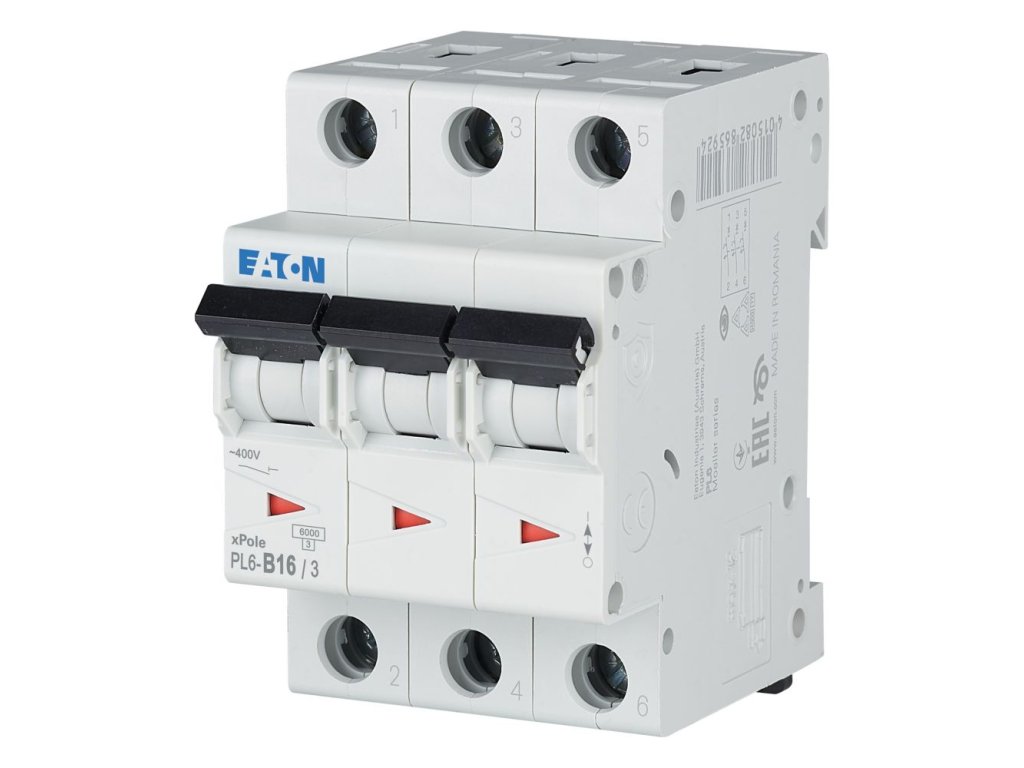

Istič Eaton PL6 (286589) - B16 / 3-pól, 6 kA
Kód: 286589
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6-B16/3 je najčastejšie používaným prvkom na istenie indukčných varných dosiek a trojfázových zásuviek v garážach a technických miestnostiach. Chráni všetky tri fázy súčasne a pri poruche na ktorejkoľvek z nich bezpečne odpojí celý spotrebič, čím zabraňuje jeho poškodeniu chodom na dve fázy.
Rýchle parametre
- Istenie 16 A: Pre záťaže do cca 11 kW (pri 3-fázovom zapojení 400 V).
- 3-pólový: Spriahnuté páčky pre súčasné vypnutie L1, L2, L3.
- Charakteristika B: Vhodná pre varné dosky, sporáky a bežné 400 V zásuvky.
- Odolnosť 6 kA: Štandard pre domové inštalácie.
- Kvalita Eaton: Spoľahlivá konštrukcia, možnosť pripojenia prepojovacou lištou.
Použitie
Model B16/3 je nevyhnutnou súčasťou každej modernej kuchyne a garáže. Viac o zapájaní spotrebičov nájdete v článku o rekonštrukcii kuchyne a elektroinštalácii.
Typické aplikácie:
- Varné dosky: Istenie prívodu pre indukčné a sklokeramické dosky (kábel 5x2,5 mm2).
- 400 V zásuvky: Istenie "malej" červenej 5-kolíkovej zásuvky (16 A) v garáži.
- Elektrické sporáky: Kombinácia rúry a varnej dosky.
- Technológia: Istenie tepelných čerpadiel (vonkajšia jednotka) alebo elektrokotlov (menší výkon).
Rýchly výber / Na čo si dať pozor:
- ✔ Kábel 5x2,5 mm2: K tomuto ističu patrí kábel CYKY-J 5x2,5. Tenší kábel (1,5 mm2) je zakázaný, hrubší (4 mm2) je možný, ale zbytočný, ak ide len o 16 A istenie.
- ✔ Charakteristika B vs C: Pre varné dosky a bežné zásuvky stačí "B". Ak v garáži zapínate veľký cirkulár alebo zváračku, ktorá vyhadzuje istič pri štarte, zvážte verziu C16/3 (Eaton 286590).
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je to správny istič pre indukčnú dosku?
Áno, drvivá väčšina indukčných dosiek pre domácnosť sa istí 3-pólovým 16 A ističom (hoci reálne využívajú často len 2 fázy, kábel sa ťahá 5-žilový a istí sa 3-pólovo pre budúcu rezervu a bezpečnosť).
Môžem ho použiť na 3-fázovú zásuvku?
Áno, je to štandardné istenie pre 16 A CEE zásuvku (červená "päťkolíková"). Uistite sa však, že naozaj inštalujete 16 A zásuvku a nie 32 A (tá by vyžadovala silnejší istič a kábel).
Prečo nepoužiť tri samostatné ističe?
Pri 3-fázových zariadeniach (motory, sporáky) je nutné, aby pri skrate jednej fázy vyplo všetky tri. Ak by ste použili 3 samostatné ističe a jeden by vypol, motor by bežal na dve fázy ("dvojfázový chod") a mohol by zhorieť. 3-pólový istič má páčky mechanicky spojené, takže vypne všetko naraz.
Dá sa zapojiť do "hrebeňa"?
Áno, má terminály pre 3-fázovú prepojovaciu lištu, čo výrazne zrýchľuje montáž v rozvádzači.
Aký je rozdiel medzi B16 a C16?
B16 (tento model) je vhodný pre odporové záťaže (špirály v sporáku) a bežné použitie. C16 je určený pre motory s ťažkým rozbehom (cirkulár, veľká brúska). Pre kuchyňu je B16 ideálny.
Aký kábel použiť?
Štandardne CYKY-J 5x2,5. Tento prierez bezpečne prenesie 16 A v každej fáze.
Pasuje do starej skrinky s poistkami?
Nie priamo. Istič sa montuje na DIN lištu (35 mm). Ak máte starý rozvádzač s poistkami (čierne bakelitové), budete potrebovať rekonštrukciu alebo aspoň osadenie DIN lišty, ak je to priestorovo možné.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
