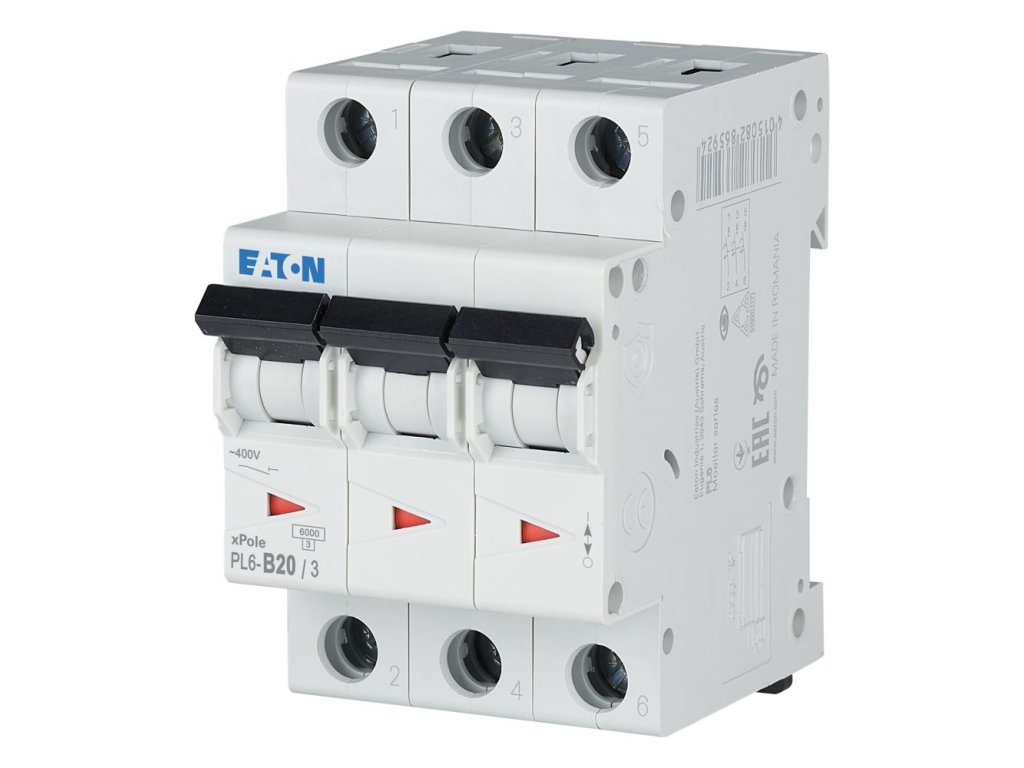

Istič Eaton PL6-B20/3, 20 A, 3-pólový, 6 kA - 286590
Kód: 286590
Podrobný popis
Zhrnutie
Eaton PL6-B20/3 je 3-pólový istič s menovitým prúdom 20 A a vypínacou charakteristikou B.
Výrobca uvádza menovitú skratovú schopnosť Icn 6 kA, menovité napätie 400 V a triedu obmedzenia 3.
Na lište DIN zaberá 3 moduly (53,1 mm).
Hodí sa istič pre Vás?
Ideálne použitie
- Norma: výrobca uvádza menovitú skratovú schopnosť podľa IEC/EN 60898-1.
Overte pred kúpou
- Napätie: menovité napätie 400 V – porovnajte so sieťou v mieste montáže.
- Miesto v rozvodnici: 3 moduly (53,1 mm) na lište – porovnajte s voľným miestom v rozvodnici.
- Hĺbka zabudovania: 70,5 mm – porovnajte s hĺbkou rozvodnice.
- Prevádzková teplota: −25 až 75 °C – porovnajte s teplotou v mieste montáže.
- Stupeň krytia: IP20 – porovnajte s prostredím v mieste montáže.
Na čo si dať pozor pri výbere?
Upozornenie z dátového listu
Podľa dátového listu ističa Eaton výrobca uvádza (v origináli „SPECIAL FEATURES Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity“): „Pri zvýšení teploty okolia o 1 °C sa prúdová zaťažiteľnosť lineárne znižuje o 0,5 %.“
Predradená nadprúdová ochrana
Predradená poistka smie byť najviac 100 A gL.
Hlavné vlastnosti a použitie
20 A menovitý prúd In
Menovitý prúd
Výrobca uvádza menovitý prúd 20 A a vypínaciu charakteristiku B.
6 kA menovitá skratová schopnosť Icn
Skratová schopnosť
Výrobca uvádza menovitú skratovú schopnosť Icn 6 kA a triedu obmedzenia 3.
Izolačné napätie a prepätie
Výrobca uvádza menovité izolačné napätie 440 V, menovité impulzné výdržné napätie 4 kV a kategóriu prepätia III.
Svorky
Výrobca uvádza pre svorky prierez vodiča 1–25 mm² (plný aj viacdrôtový vodič).
Montáž
Istič sa podľa výrobcu upevňuje na lištu podľa IEC/EN 60715 (lišta DIN; rýchle upevnenie s 3 polohami západky) a montuje sa v akejkoľvek polohe.
Technické parametre
Identita výrobku
| Značka | Eaton |
|---|---|
| Označenie výrobcu | PL6-B20/3 |
| Kód výrobcu | 286590 |
| EAN | 4015082865900 |
Nadprúdová ochrana a skrat
| Menovitý prúd | 20 A |
|---|---|
| Vypínacia charakteristika | B |
| Menovitá skratová schopnosť Icn | 6 kA |
| Trieda obmedzenia | 3 |
| Predradená poistka | najviac 100 A gL |
Elektrické údaje
| Počet pólov | 3 |
|---|---|
| Menovité napätie | 400 V |
| Menovité izolačné napätie | 440 V |
| Menovité impulzné výdržné napätie | 4 kV |
| Kategória prepätia | III |
| Stupeň znečistenia | 2 |
| Frekvencia | 50–60 Hz |
Montáž a pripojenie
| Poloha montáže | v akejkoľvek polohe |
|---|---|
| Šírka | 3 moduly (53,1 mm) |
| Hĺbka zabudovania | 70,5 mm |
| Rozmery | 85 × 73 × 53,1 mm (hĺbka × výška × šírka) |
| Svorky – prierez vodiča | 1–25 mm² (plný aj viacdrôtový vodič) |
| Stupeň krytia | IP20 |
Prevádzka a vyhotovenie
| Teplota okolia pri prevádzke | −25 až 75 °C |
|---|---|
| Hmotnosť | 0,36 kg |
| Zhoda | RoHS |
| Návod na montáž | IL019140ZU |
Časté otázky k ističu Eaton PL6-B20/3
Čo je istič Eaton PL6-B20/3?
Eaton PL6-B20/3 (kód 286590) je 3-pólový istič radu PL6 s menovitým prúdom 20 A, vypínacou charakteristikou B a menovitou skratovou schopnosťou Icn 6 kA.
Čo znamená označenie Eaton PL6-B20/3?
Označenie Eaton PL6-B20/3 (kód 286590) znamená istič radu PL6 s vypínacou charakteristikou B, menovitým prúdom 20 A a 3-pólovým vyhotovením.
Aký menovitý prúd a akú charakteristiku má istič Eaton PL6-B20/3?
Istič Eaton PL6-B20/3 má menovitý prúd 20 A a vypínaciu charakteristiku B.
Akú skratovú schopnosť uvádza výrobca pre istič Eaton PL6-B20/3?
Pre istič Eaton PL6-B20/3 výrobca uvádza menovitú skratovú schopnosť Icn 6 kA a triedu obmedzenia 3.
Aké menovité napätie a akú frekvenciu uvádza výrobca pre istič Eaton PL6-B20/3?
Pre istič Eaton PL6-B20/3 výrobca uvádza menovité napätie 400 V a frekvenciu 50–60 Hz.
Aké vodiče sa pripájajú do svoriek ističa Eaton PL6-B20/3?
Pre svorky ističa Eaton PL6-B20/3 výrobca uvádza prierez vodiča 1–25 mm² (plný aj viacdrôtový vodič).
Ako sa istič Eaton PL6-B20/3 montuje do rozvodnice?
Istič Eaton PL6-B20/3 sa podľa výrobcu upevňuje na lištu podľa IEC/EN 60715 (lišta DIN; rýchle upevnenie s 3 polohami západky) a montuje sa v akejkoľvek polohe.
Koľko miesta zaberie istič Eaton PL6-B20/3 v rozvodnici?
Istič Eaton PL6-B20/3 zaberá na lište 3 moduly (53,1 mm); hĺbka zabudovania je podľa výrobcu 70,5 mm.
Pri akej teplote okolia môže istič Eaton PL6-B20/3 pracovať?
Výrobca uvádza pre istič Eaton PL6-B20/3 teplotu okolia pri prevádzke −25 až 75 °C.
Pre aký obvod je istič Eaton PL6-B20/3 určený?
Výrobca uvádza pre istič Eaton PL6-B20/3 vyhotovenie 3-pólové, menovité napätie 400 V a menovitý prúd 20 A.
Aký je rozdiel medzi charakteristikou B a C pri ističi Eaton PL6-B20/3?
Odborné vysvetlenie Elmit: Istič Eaton PL6-B20/3 má podľa výrobcu vypínaciu charakteristiku B a menovitý prúd 20 A. Charakteristika ističa (B, C alebo D) hovorí, pri akom násobku menovitého prúdu istič vypne okamžitou spúšťou. Charakteristika B vypína pri najnižšom násobku, D pri najvyššom. Pre obvody so záberovým prúdom pri zapnutí, napríklad s motorom alebo transformátorom, sa volí charakteristika s vyšším násobkom, aby istič nevypínal pri bežnom zapnutí.
Čo znamená skratová schopnosť Icn 6 kA pri ističi Eaton PL6-B20/3?
Odborné vysvetlenie Elmit: Istič Eaton PL6-B20/3 má podľa výrobcu menovitú skratovú schopnosť Icn 6 kA. Menovitá skratová schopnosť (Icn) je najväčší skratový prúd, ktorý istič dokáže vypnúť. Prevádzková skratová schopnosť (Ics) je hodnota, po vypnutí ktorej ostáva istič ďalej prevádzkyschopný.
