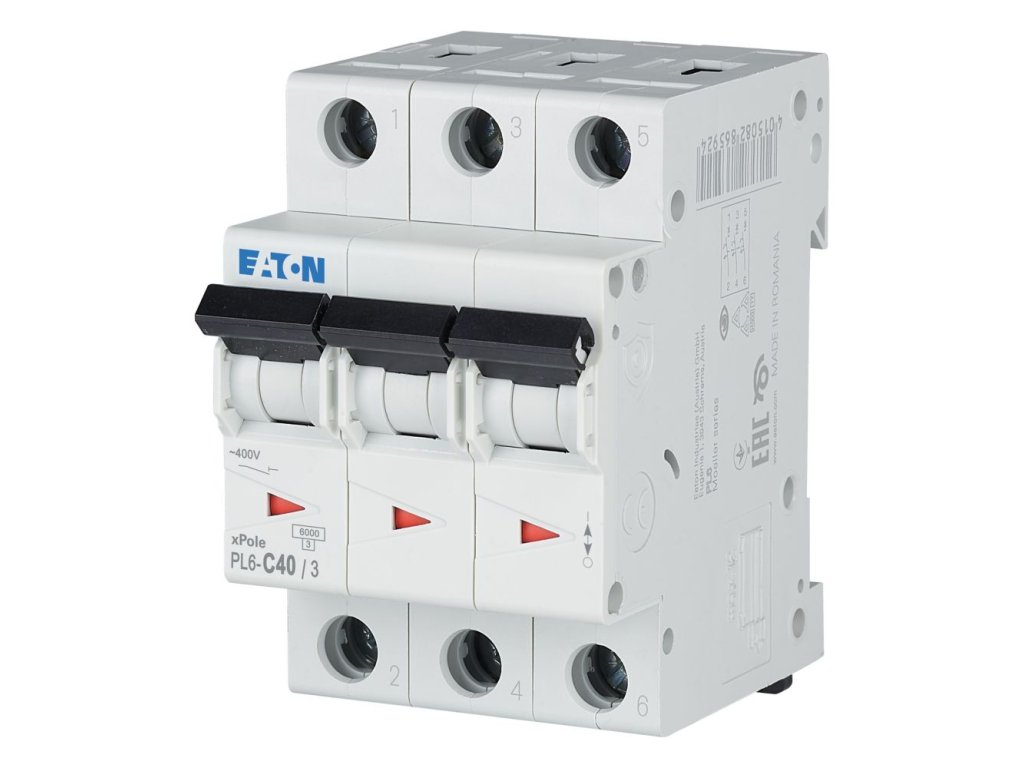

Istič Eaton PL6 (286605) - C40 / 3-pól, 6 kA
Kód: 286605
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6-C40/3 je silový prvok pre náročné aplikácie s prúdom do 40 A. Vďaka charakteristike C je schopný zvládnuť rozbeh veľkých asynchrónnych motorov a transformátorov bez nežiaduceho vypnutia. Často sa používa v priemysle, stolárskych dielňach alebo ako hlavný istič pre objekty s motormi (napr. tepelné čerpadlá s veľkým kompresorom).
Rýchle parametre
- Istenie 40 A: Pre 3-fázový výkon do cca 27,6 kW.
- 3-pólový: Spriahnuté vypínanie všetkých fáz.
- Charakteristika C: Vypína pri 5-10 násobku In (200-400 A) – pre motory.
- Odolnosť 6 kA: Štandard pre bežné inštalácie.
- Pripojenie: Kábel min. 10 mm2.
Použitie
Model C40/3 je určený pre silové rozvody. Viac o inštalácii pre dielne a stroje nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Priemyselné stroje: Veľké píly, lisy, CNC stroje, dopravníky.
- Zváračky: Výkonné zváračky s odberom nad 32 A.
- Hlavný istič: Pre dielne alebo prevádzky, kde sú motory (aby nevypadával pri ich štarte, na rozdiel od char. B).
- Nabíjanie EV: Istenie prívodu pre viacero wallboxov.
Rýchly výber / Rozdiel medzi B40 a C40:
- ✔ B40 (Eaton 286593): Vypína pri 120-200 A. Vhodný pre hlavný prívod domu (odporové záťaže, kúrenie). Pri štarte veľkého motora môže vypadnúť.
- ✔ C40 (Tento model): Vypína až pri 200-400 A. "Podrží" nábeh veľkého motora alebo transformátora bez výpadku.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký kábel potrebujem?
Dôrazne sa odporúča medený kábel s prierezom 10 mm2 (CYKY-J 5x10). Kábel 6 mm2 je pri 40 A nedostatočný.
Môžem ho použiť ako hlavný istič pre dom?
Áno, ak to distribúcia povoľuje a ak máte v dome motory (dielňa, tepelné čerpadlo), pre ktoré je charakteristika C vhodnejšia. Bežne však distribútori vyžadujú charakteristiku B. Overte si to u nich.
Je vhodný pre 63 A zásuvku?
Áno, pre 63 A zásuvku (veľká červená) môžete použiť 40 A istič, ak máte slabší prívod alebo nepotrebujete plných 63 A. Istič 40 A zásuvku bezpečne ochráni (len nevyužijete jej plný potenciál).
Dá sa prepojiť lištou?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Prečo použiť C40 a nie B40?
C40 sa používa tam, kde sú pripojené zariadenia s veľkým nábehovým prúdom (motory, trafká). B40 by pri ich zapnutí mohol okamžite vypadnúť.
Akú má životnosť?
Viac ako 20 000 spínacích cyklov.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
