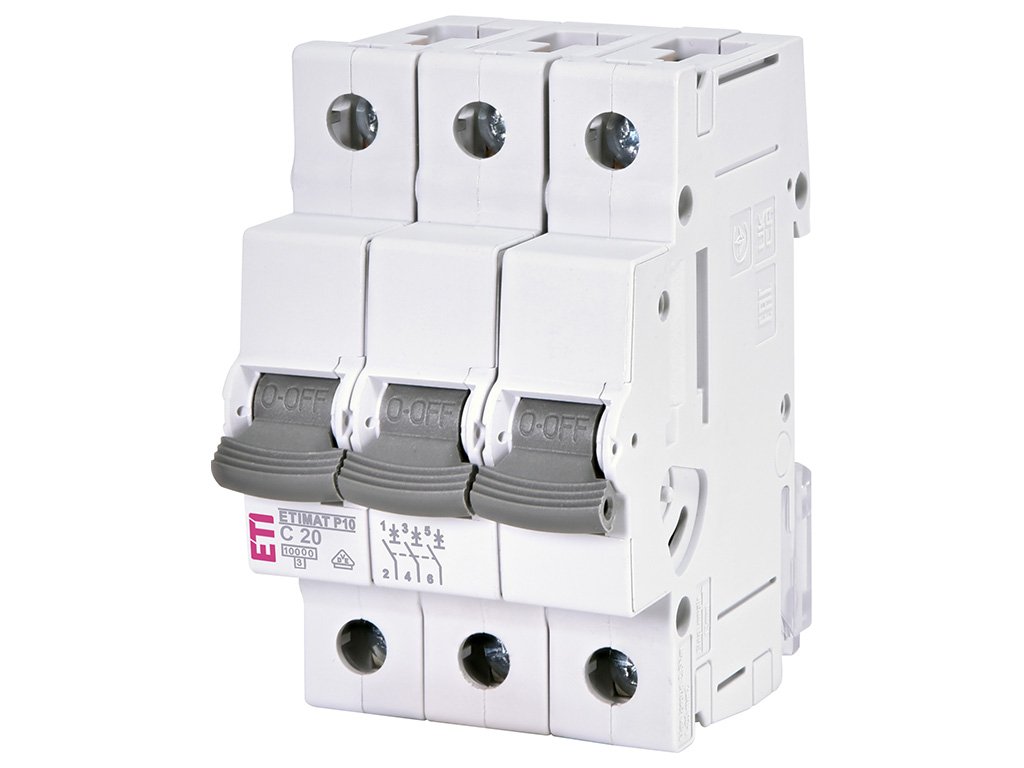

Istič ETI ETIMAT P10 C20/3 – 20 A, 3-pólový, 10 kA (001901331)
Kód: 001901331
Súvisiaci tovar
Podrobný popis
Rýchle zhrnutie: Istič ETIMAT P10 C20 je ideálnym riešením pre ochranu trojfázových obvodov, kde sa vyskytujú prúdové nárazy pri štarte (motory, zváračky). Charakteristika C zabraňuje nežiaducemu vypnutiu, zatiaľ čo odolnosť 10 kA zaručuje vysokú bezpečnosť.
Rýchle parametre
- Menovitý prúd: 20 A (pre výkonnejšie zariadenia)
- Charakteristika C: Toleruje nábehové prúdy (5 – 10 x In)
- Skratová odolnosť: 10 kA (priemyselná trieda)
- Počet pólov: 3 (pre 3-fázové systémy 400 V)
- Pripojiteľnosť: Vodiče 1 – 25 mm2
- Séria: ETI ETIMAT P10 (Slovinsko)
Použitie
Tento 3-pólový istič je nenahraditeľný v rozvádzačoch pre dielne, garáže a technické miestnosti.
Typické aplikácie:
- Istenie trojfázových motorov (cirkulárky, kompresory, čerpadlá).
- Napájanie výkonných zváračiek.
- Ochrana tepelných čerpadiel (ak výrobca predpisuje char. C).
- Istenie transformátorov a zdrojov s vyšším nábehom.
Viac informácií o tom, kedy zvoliť charakteristiku C, nájdete v článku Ističe a poistky: Ochranné mechanizmy v systémoch.
Rýchly výber / Na čo si dať pozor:
- ✔ Výkon: Vhodné pre trojfázové motory do cca 10 kW (závisí od účinníka).
- ✔ Štart: C20 krátkodobo "podrží" prúd až do 200 A (po dobu < 0,1 s), čo umožní rozbeh motora bez výpadku.
- ✘ Slučka: Vyžaduje nižšiu impedanciu poruchovej slučky než B20. Pri dlhých vedeniach to môže byť problém (istič nevypne včas pri skrate).
- ✘ Kábel: Vyžaduje sa kábel CYKY-J 5x4 mm2 (v niektorých prípadoch 5x2,5 mm2 podľa uloženia).
Výhody v praxi
- Odolnosť: 10 kA konštrukcia zaručuje dlhšiu životnosť kontaktov.
- Bezpečnosť: Mechanicky prepojené páčky zabezpečia odpojenie všetkých fáz pri poruche.
- Indikácia: Stav kontaktov (ON/OFF) je jasne signalizovaný farebným terčíkom.
- Flexibilita: Duálne svorky umožňujú pripojenie vodiča aj hrebeňovej lišty.
Technické parametre
Kompatibilita a montáž
Dôležité pre inštaláciu:
- Rozvádzač: Montáž na DIN lištu 35 mm.
- Lišty: Kompatibilné s 3-fázovými hrebeňovými lištami.
- Káble: Vhodné pre káble s prierezom 4 mm2 až 6 mm2.
- Normy: Relevantné normy pre tento typ výrobku: STN EN 60898-1. Konkrétnu zhodu vždy overte v dokumentácii výrobcu.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Kedy použiť C20 namiesto B20?
C20 je potrebný, ak istič B20 vypadáva pri zapnutí zariadenia (napr. veľká uhlová brúska, kompresor), hoci jeho trvalý odber je v norme. C20 toleruje krátkodobé preťaženie pri štarte.
Aký je rozdiel medzi 10 kA a 6 kA verziou?
10 kA verzia (ETIMAT P10) je odolnejšia a bezpečnejšia. Dokáže prerušiť silnejší skrat (až 10 000 A) bez zničenia. Je to štandard pre priemyselné použitie a nové inštalácie.
Môžem ho použiť na bežné zásuvky v dome?
Nie, bežné zásuvky sú do 16 A. Istič 20 A ich neochráni pred preťažením. C20 je určený pre priemyselné zásuvky alebo priame pripojenie motorov.
Prečo je dôležitá impedancia slučky?
Aby istič C20 vypol pri skrate okamžite, musí prúd dosiahnuť aspoň 200 A (10x In). Ak je vedenie príliš dlhé, tento prúd nemusí vzniknúť a istič nevypne včas. Preto je nutné meranie revíznym technikom.
Aký vodič pasuje do svoriek?
Svorky zvládnu vodiče do 25 mm2, ale pre 20 A sa bežne používa 4 mm2 alebo 2,5 mm2 (podľa uloženia).
Dá sa zaplombovať?
Áno, istič má otvory v páčke pre plombovanie v oboch polohách (ON/OFF).
Funguje aj na jednosmerný prúd (DC)?
Nie, tento model je pre striedavé napätie (AC). Pre DC aplikácie sú nutné špeciálne DC ističe.
Aké príslušenstvo je možné pripojiť?
Z boku je možné pripojiť pomocné kontakty (PS) alebo vyrážacie spúšte (DA) pre diaľkové ovládanie.
Aký uťahovací moment použiť?
Odporúča sa 2,5 Nm. Správne dotiahnutie je kritické pre bezpečnosť spojov.
Čo znamená trieda obmedzenia energie 3?
Znamená to, že istič pri skrate veľmi rýchlo obmedzí energiu, ktorá prejde do obvodu, čím chráni káble pred prehriatím.
Môžem pripojiť hliníkové vodiče?
Priamo nie. Pre hliník použite špeciálnu kontaktnú pastu (napr. Wago Alu-Plus) alebo adaptér.
Akú teplotu znesie?
Pracovný rozsah je -25 °C až +55 °C. Pri vyšších teplotách v rozvádzači treba počítať s deratingom (vypne skôr).
Sú póly spojené mechanicky?
Áno, pri poruche na jednej fáze dôjde k bezpečnému odpojeniu všetkých troch fáz súčasne.
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Ističe (MCB) - nadprúdová ochrana obvodov |
|---|---|
| Hmotnosť: | 0.308 kg |
| EAN: | 3838895953548 |
| Druh produktu: | Istič |
| ? Skratová odolnosť: | 10kA |
| ? Charakteristiky ističov: B, C, D: | C |
| ? Menovitý prúd: | 20 A |
| Počet pólov: | 3 |
| ? Stupeň krytia IP: | IP20 |
| Šírka v moduloch: | 3 |
| Typový rad: | ETIMAT P10 |
| Menovitý prierez: | 1...25 |
| Typ napätia: | AC |
