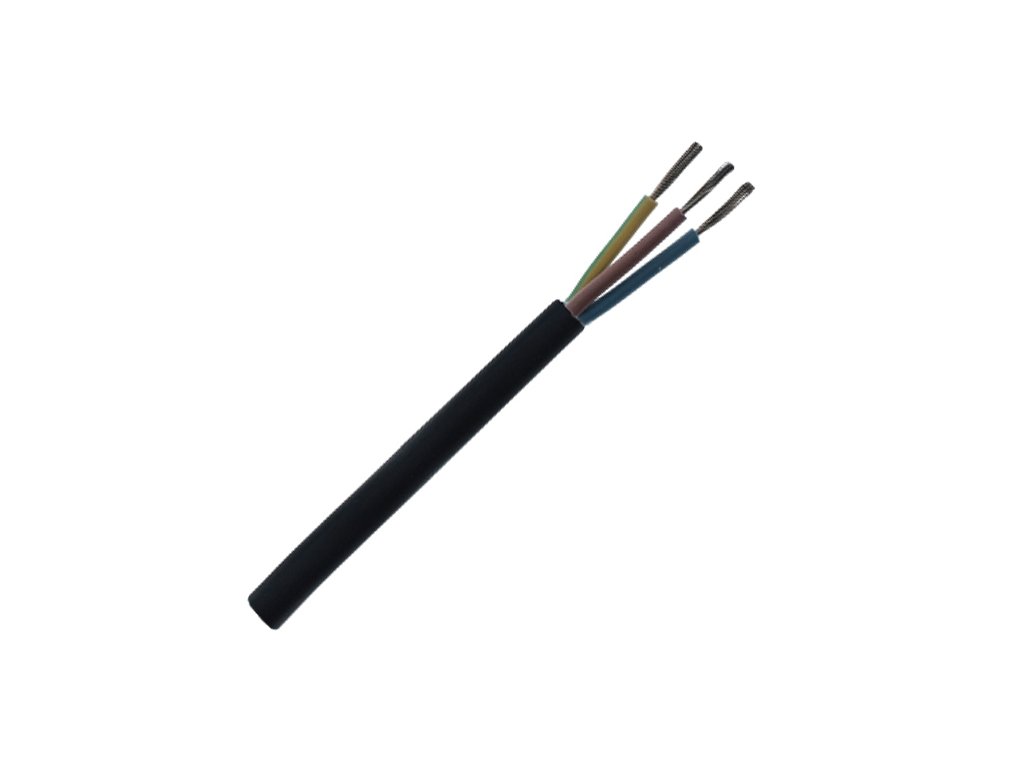

Gumený ohybný kábel H05RR-F 3G1,5 mm2 (CGSG), čierny – Metráž
Kód: H05RR-F 3G 1-5
Podrobný popis
Expertný verdikt: Ohybný gumený kábel H05RR-F s prierezom 3G1,5 mm² je absolútnym štandardom pri výrobe kvalitných jednofázových predlžovacích prívodov na 230 V. Na rozdiel od obyčajných PVC káblov (H05VV-F / CYSY), ktoré v mraze stvrdnú na kosť a lámu sa, tento kábel s kaučukovým plášťom (EPR) zostáva dokonale flexibilný aj pri -25 °C. Prierez 1,5 mm² mu zabezpečuje prúdovú zaťažiteľnosť 16 A, čo znamená, že s ním bez problémov a bezpečne napojíte najvýkonnejšie ručné náradie, stavebné miešačky na 230 V, čerpadlá, a silné ohrievače až do celkového príkonu 3 680 W. Navyše, prítomnosť zeleno-žltého ochranného PE vodiča (označeného písmenom "G") umožňuje jeho inštaláciu na kovové zariadenia patriace do Triedy ochrany I.
Kľúčové vlastnosti
- ✔ Vysoká flexibilita jadra: Medené lankové jadro (trieda 5) a technická guma zabezpečujú vynikajúcu ohybnosť bez "pamäťového efektu". Kábel sa neskrúca a dobre sa navíja na cievky.
- ✔ Termická odolnosť materiálu: Gumená izolácia je stavaná na prácu v teplotnom rozmedzí od -25 °C do +60 °C, čím výrazne prekonáva bežné interiérové PVC.
- ✔ Mechanická trvanlivosť: Bezpečne zvláda odieranie pri posúvaní po podlahe, drobné ťahové pnutia a ľahké mechanické namáhanie v dielni.
- ✔ Konfigurácia 3G1,5 mm²: Poskytuje plnohodnotné jednofázové zapojenie do výkonu 16 A, vrátane uzemňovacieho (ochranného) vodiča.
Použitie v elektrotechnickej praxi
- Výroba kvalitných a bezpečných predlžovacích prívodov (predlžovačiek) pre domáce dielne a garáže.
- Spoľahlivé napájanie spotrebičov s kovovým krytom, ktoré musia byť z bezpečnostných dôvodov pripojené k ochrannej sústave (Trieda ochrany I).
- Servis a výmena sieťových prívodov na výkonnom elektrickom náradí a stavebných zariadeniach.
- Dočasné exteriérové inštalácie a pripojenie prenosných svetlometov.
★ Rýchly výber / Na čo si dať pozor
- Ochranný vodič (Zemnenie): Označenie 3G1,5 v harmonizovanej norme jednoznačne určuje, že jednou z troch žíl je zeleno-žltý ochranný vodič (PE - Protective Earth). Ak nepotrebujete uzemnenie (napríklad k zariadeniu s dvojitou izoláciou), postačí vám 2-žilová verzia (2x1,5).
- Zaťažiteľnosť do 16 A (3 680 W): Prierez 1,5 mm² je najpoužívanejší prierez pre bežné domové 230 V zásuvky. Dokáže bezpečne prenášať prúd do 16 A. Ak máte ale extrémne dlhé vedenie (nad 50 metrov), zvážte z dôvodu úbytku napätia väčší prierez (2,5 mm²).
- Priemyselné zaťaženie: Kábel H05RR-F je výborný pre interiéry a stredné mechanické namáhanie. Pri práci v oleji, na stavbách s ťažkou technikou, či na trvalé ponorenie vo vode je z hľadiska noriem nutné aplikovať neoprénový (chloroprénový) kábel typu H07RN-F.
Najčastejšie inštalačné chyby
- ✘ Pripájanie lankových vodičov bez dutiniek: Jemné medené lanká sa po odizolovaní nesmú priamo vložiť pod utahovaciu skrutku vo vidlici. Skrutka by drôtiky poškodila, čím vznikne zlý spoj, riziko iskrenia a požiaru. Na koniec lankového vodiča nalisujte vždy elektrotechnickú dutinku.
- ✘ Aplikácia ako pevná inštalácia: Ohybné gumené káble (ako H05RR-F) sa klasifikujú ako pohyblivé prívody. Technologicky nie sú schválené pre trvalú pevnú inštaláciu (nemôžu sa omietať do steny ani ukladať priamo do výkopu v zemi – na to slúži kábel CYKY).
Ako správne objednať a dimenzovať kábel
- Potvrďte si, že potrebujete jednofázové 230 V zapojenie a príkon pripájaného zariadenia nie je vyšší ako 3 680 W.
- Na ukončenie tohto kábla zvoľte kvalitné gumené vidlice (zástrčky) a spojovacie zásuvky, ktoré disponujú uzemňovacím kolíkom/zdierkou.
- Do košíka vkladajte požadovaný počet bežných metrov. Kábel je predávaný v metráži a dodaný odrezaný v jednom súvislom kuse.
Výhody v praxi
- ✔ Bezpečnosť pri práci v dielni: Tmavý kaučukový plášť izolácie veľmi dobre odoláva teplo a letmým iskrám z karbobrúsky, ktoré by obyčajný plastový PVC kábel okamžite prepálili na meď.
- ✔ Jednoduchá odizolovateľnosť: S vonkajším gumeným plášťom sa výborne pracuje a pri odizolovaní sa konce káblov dajú ľahko a čisto prispôsobiť dĺžke svorkovnice.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí presná technická odpoveď.
1. Aký je zásadný rozdiel medzi káblom H05RR-F a klasickým bielym CYSY káblom?
Základný rozdiel je v použitom materiáli izolácie. Biely kábel (harmonizované označenie H05VV-F) používa štandardnú plastovú PVC izoláciu, ktorá v mraze prudko stvrdne a je náchylná na prasknutie pri preložení. Kábel H05RR-F využíva špeciálnu gumovú zmes (EPR). Táto zabezpečuje, že si kábel uchováva svoju prvotriednu poddajnosť, ohybnosť a mäkkosť aj v silných mínusových teplotách a znesie nešetrnejšie zaobchádzanie v dielni.
2. Prečo je v názve označenie 3G1,5 a nie 3x1,5?
V európskom normalizovanom systéme písmeno "G" (z anglického Ground) indikuje prítomnosť zeleno-žltého ochranného vodiča (PE) priamo vnútri kábla. Písmeno "x" sa používa u káblov, kde sa ochranný vodič nenachádza (napríklad pri kábloch 2x1,5). Model 3G1,5 je teda plnohodnotný 3-žilový kábel pripravený pre bezpečné uzemnenie prístrojov.
3. Aký maximálny výkon môžem bezpečne pripojiť na prierez 1,5 mm²?
Normovaný prierez medeného jadra 1,5 mm² je projektovaný na zaťaženie ochranným prvkom s hodnotou 16 Ampérov. Pri bežnom sieťovom napätí (230 V) to zodpovedá maximálnemu pripojiteľnému výkonu približne 3 680 W. Kábel je tak plne postačujúci pre bežné, aj vysoko výkonné 230 V náradie a elektrické ohrievače.
4. Môžem použiť tento kábel na pripojenie na trojfázový prúd (400 V)?
Nie, nemôžete. Trojfázová sústava vyžaduje okrem iného prítomnosť troch samostatných fázových vodičov (L1, L2, L3), jedného neutrálneho (N) a ochranného vodiča (PE). Pre bezpečné trojfázové pripojenie sa využívajú predlžovacie káble v konfigurácii 5G (napr. 5G1,5 alebo 5G2,5). Tento model (3G) je výlučne pre štandardnú jednofázovú zásuvku (230 V).
5. Je možné tento kábel natrvalo uložiť do výkopu v zemi?
V žiadnom prípade. Ide o kábel kategórie "flexošnúr" navrhnutý pre pohyblivé vedenia a nadzemné prívody (nie pevné uloženie). Gumený plášť by dlhodobo vplyvom zemnej vlhkosti a chemických vlastností pôdy degradoval. Na trvalé inštalácie do výkopov v zemi slúžia výlučne káble s tvrdým jadrom typu CYKY.
6. Ako a čím mám lankové jadro z kábla bezpečne zapojiť do zástrčky?
Mäkké lankové žily sa po odstránení vonkajšej čiernej izolácie nesmú zatláčať pod svorku prístroja "na surovo". Utiahnutie skrutky by tenké drôtiky roztlačilo a narušilo. Na každý z troch odizolovaných koncov kábla je nutné pomocou lisovacích klieští nalisovať vhodnú kovovú dutinku. Vodič v dutinke následne bezpečne priskrutkujete pod svorku zástrčky.
7. Aký je rozdiel medzi gumenými káblami H05RR-F a H07RN-F?
Kábel H05RR-F (ľahšia kaučuková izolácia s napätím 300/500 V) je primárne určený pre bežné dielne, domácnosti a dočasné exteriérové inštalácie so stredným mechanickým zaťažením. Kábel H07RN-F predstavuje "ťažkú váhu". Využíva chloroprénovú (neoprénovú) gumu, beží na 450/750 V, je extrémne odolný voči mechanickému poškodeniu, olejom a trvalému pobytu vo vode. Používa sa na stavbách a v ťažkom priemysle.
Dodatočné parametre
| Kategória: | Gumové káble H05RR-F, H07RN-F (metráž) |
|---|---|
| Hmotnosť: | 0.13 kg |
