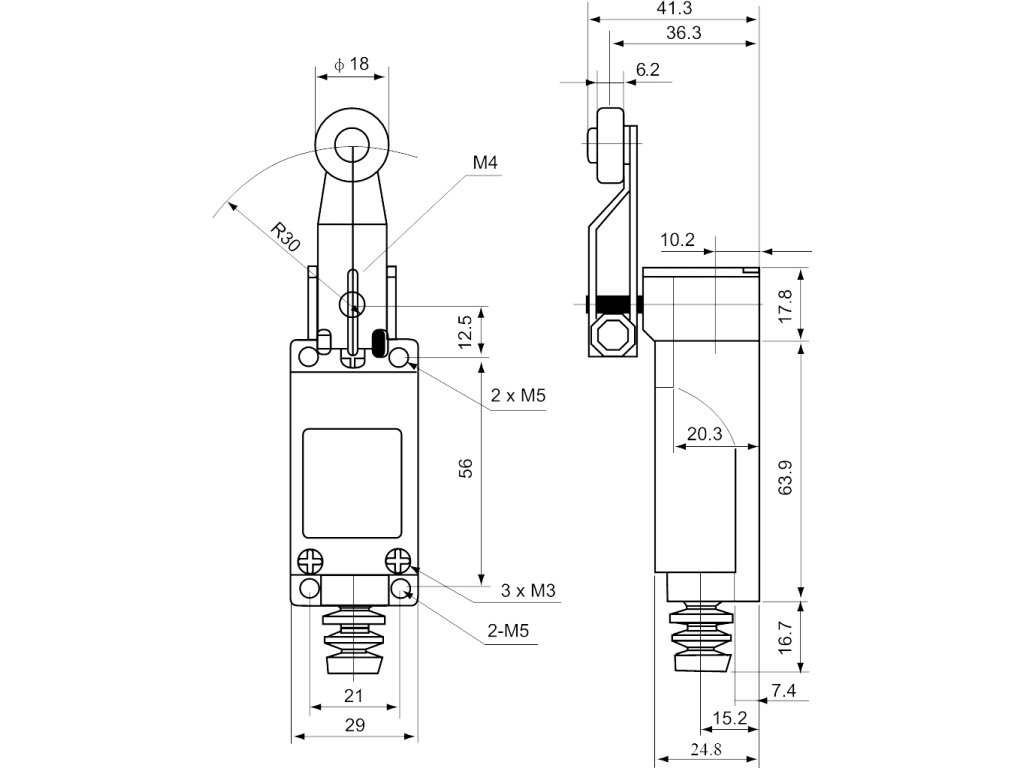

Koncový spínač Tracon LSME8104 s bočnou pákovou kladkou – 30mm (1xNO+1xNC, IP65)
Kód: LSME8104
Podrobný popis
Expertný verdikt: Tracon LSME8104 je spoľahlivý koncový a polohový spínač určený pre priemyselnú automatizáciu. Vďaka mechanizmu s otočnou bočnou pákovou kladkou je špeciálne navrhnutý na snímanie polohy a limitov dráhy pohyblivých súčastí, ako sú brány či dopravníky. Bezpečné kontakty 1xNO a 1xNC poskytujú potrebnú flexibilitu pre riadiace obvody, zatiaľ čo odolné puzdro s krytím IP65 zabezpečuje bezchybnú prevádzku aj vo vlhkom či prašnom prostredí výrobných hál.
Kľúčové vlastnosti

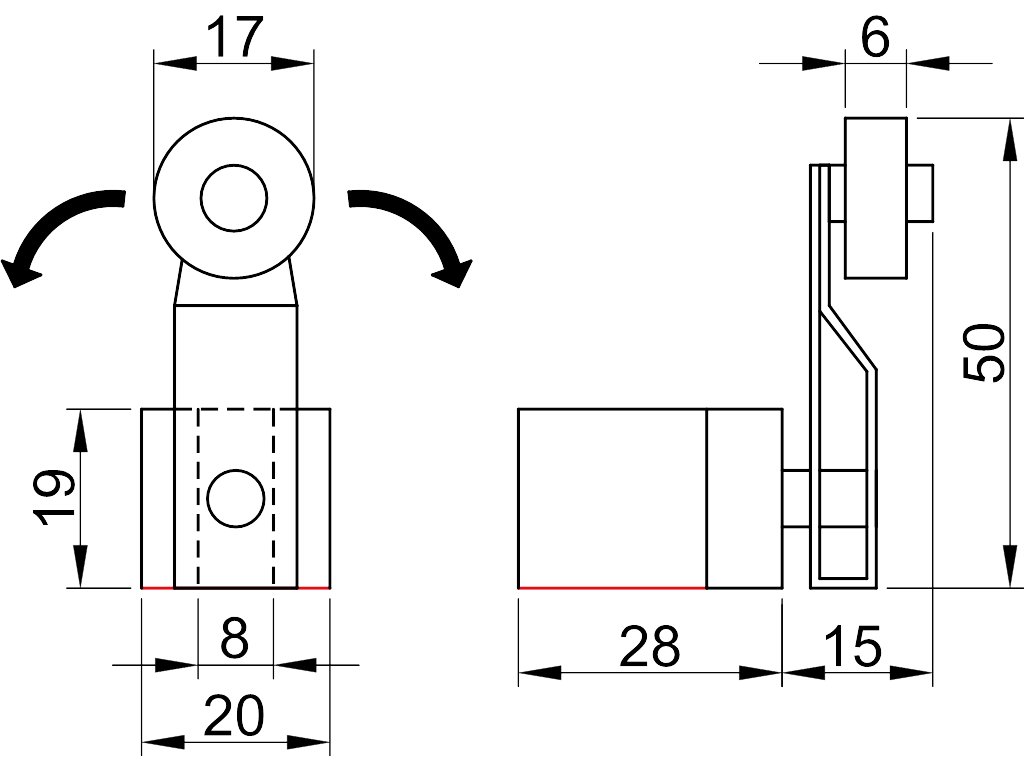

- ✔ Otočná páková kladka: Mechanizmus s priemerom 30 mm zachytáva pohyby súčastí zo širšieho nájazdového uhla a hladko sa prispôsobuje profilu objektu.
- ✔ Otočná hlavica o 90°: Umožňuje zmeniť pracovný smer detekcie pre lepšiu variabilitu montáže.
- ✔ Vysoké krytie IP65: Skriňa koncového spínača je utesnená tak, že odoláva vniknutiu prachu aj prúdu tryskajúcej vody.
- ✔ Široký teplotný rozsah: Koncový spínač bezproblémovo pracuje v rozmedzí od -25 °C do +55 °C.
Použitie v praxi
- Detekcia koncových polôh v strojárstve a priemyselnej automatizácii.
- Sledovanie limitov dráhy pri pojazdných bránach, dverách, výťahoch a na dopravníkových pásoch.
- Spínanie a rozpínanie bezpečnostných alebo riadiacich obvodov napojených na ovládacie stýkače a relé.
★ Rýchly výber / Na čo si dať pozor
- Ide o prístroj pre riadiace obvody (AC-15: 2 A, DC-13: 0,3 A), takže nikdy nesmie byť použitý na priame spínanie výkonových záťaží, akými sú silové motory.

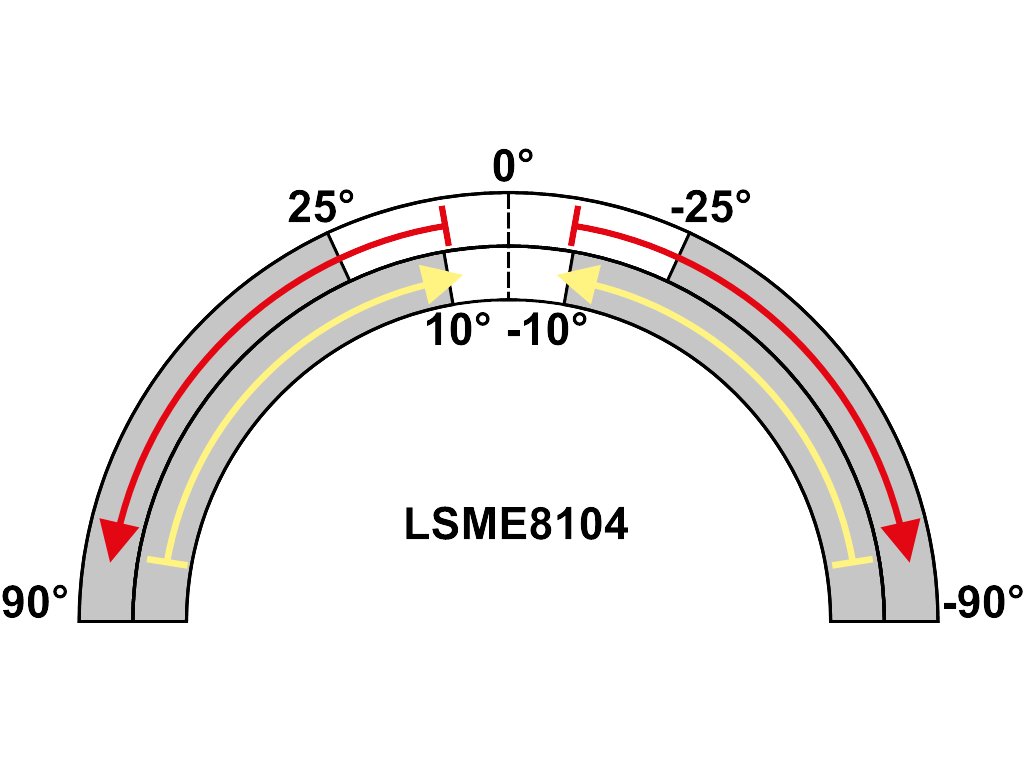

- Spínač používa mechanickú otočnú páku s kladkou. Overte si kinematiku vášho stroja (nájazdový uhol a sily), či plne vyhovujú tomuto spôsobu aktivácie, a či nájazdový klin nebude náradie poškodzovať z boku.
- Vždy používajte na pripojenie ohybných vodičov do svoriek kvalitné lisovacie dutinky. Znížite tým prechodový odpor a predídete mechanickému uvoľneniu pri vibráciách stroja.
Najčastejšie chyby pri inštalácii
- ✘ Nedostatočné utesnenie priechodky: Ak nezvolíte vhodnú vývodku k priemeru pripájaného kábla, vlhkosť ľahko prenikne k svorkám, čo znefunkční deklarované krytie IP65 a spínač zoxiduje.
- ✘ Zlý uhol nájazdu: Pri nesprávne nastavenom doraze (ak sa pohyblivý diel zachytí o zadnú časť páky, a nie o kladku) dôjde k fyzickému odlomeniu hlavy spínača.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.

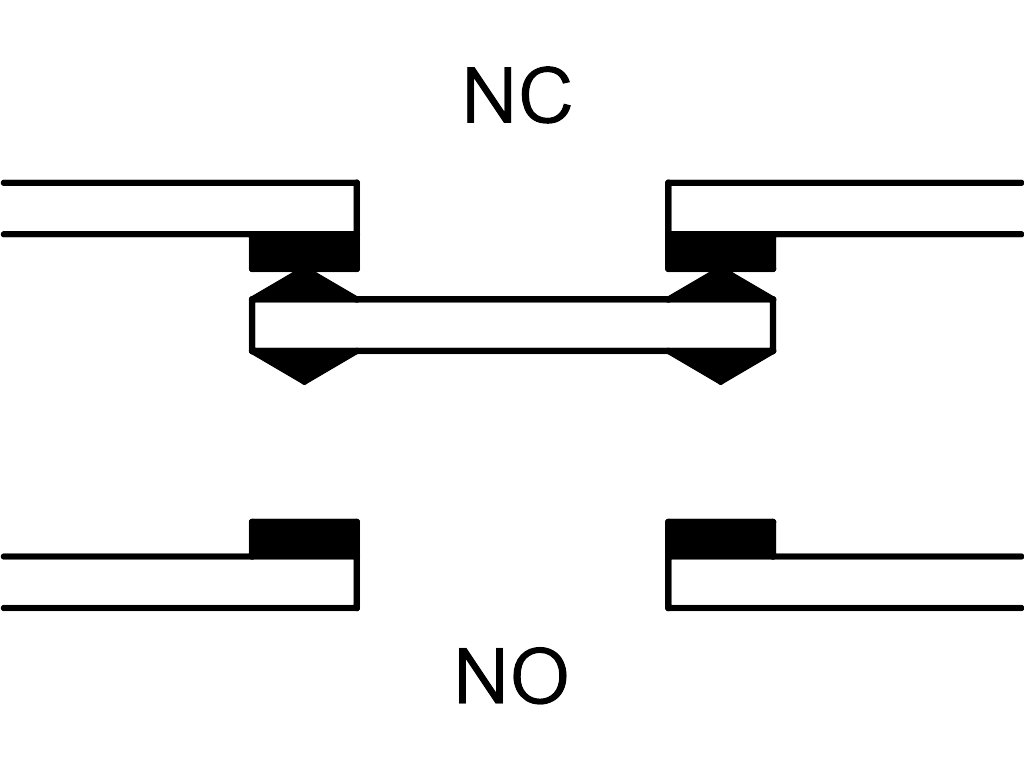

Čo presne znamená označenie 1xNO a 1xNC?
Ide o konfiguráciu kontaktov snímača. "NO" (Normally Open) predstavuje spínací kontakt, ktorý je v pokoji rozpojený a pri stlačení páky obvod zopne. "NC" (Normally Closed) je rozpínací kontakt, ktorý trvale vedie prúd a po aktivácii páky sa naopak rozpojí.
Môžem týmto spínačom zapínať priamo elektromotor stroja?
Nie, tento prístroj nie je stavaný na prenos silového prúdu. S hodnotou 2 A v kategórii AC-15 slúži na spínanie riadiacich (ovládacích) cievok pre výkonové stýkače, ktoré následne zopnú samotný motor.
Dá sa zmeniť orientácia hlavy s kladkou podľa potreby uchytenia?
Áno, celá hlavica spínača LSME8104 je otočiteľná o 90 stupňov, čo uľahčuje prispôsobenie snímača presne podľa uhla nájazdu pohybujúceho sa telesa na vašom stroji.
Aké káble by som mal pre pripojenie použiť?
Na zapájanie riadiacich kontaktov sú ideálne tenké viacžilové lankové káble s použitím lisovacích dutiniek na zabezpečenie bezchybného spoja odolávajúcemu otrasom strojového zariadenia.
Je spínač vodotesný aj pri použití v exteriéri?
Má vysoký stupeň krytia IP65, čo znamená, že je úplne prachotesný a chránený proti prúdu tryskajúcej vody. V prípade trvalej prevádzky na priamom daždi a slnku (UV žiarenie) sa ho však odporúča namontovať pod mierny ochranný kryt.
Čo znamená "pomalý spínací člen"?
Termín označuje, že rýchlosť zopnutia kontaktov závisí priamo úmerne od rýchlosti stlačenia/odklopenia páky. Prístroj v tomto prípade nemá zabudovaný vnútorný rýchly skokový prepínací mechanizmus.
Sú súčasťou balenia aj káblové vývodky (priechodky)?
Nie, tesniacu káblovú vývodku je nutné v prípade potreby dokúpiť samostatne tak, aby presne zodpovedala vonkajšiemu priemeru vášho prívodného kábla a zabezpečila tak dodržanie tesnosti IP65.
Dodatočné parametre
| Kategória: | Koncové a polohové spínače (mechanické) |
|---|---|
| Hmotnosť: | 0.001 kg |
| EAN: | 5997374133029 |
| Výrobca: | Tracon |
