Koncový spínač Tracon LSME8112 s pozdĺžnou rolničkou (1xNO+1xNC, IP65)
Kód: LSME8112
Podrobný popis

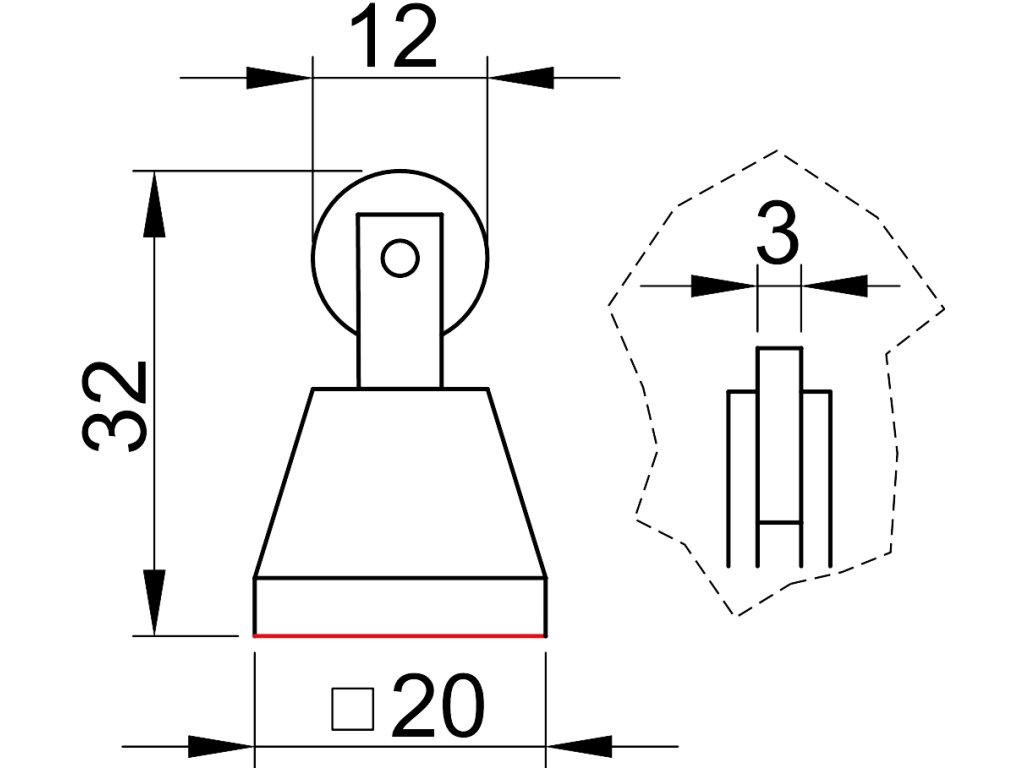

Expertný verdikt: Tracon LSME8112 je profesionálny koncový a polohový spínač pre priemyselnú automatizáciu. Tento model je špecifický svojím ovládacím prvkom – priamym kladkovým zdvíhadlom, pri ktorom je os kladky (rolničky) orientovaná pozdĺžne s telom snímača. Vďaka tejto konštrukcii je vynikajúci pre aplikácie s posuvným nájazdom (napríklad vačky na lineárnom vedení). S certifikovaným krytím IP65 a spoľahlivými 1xNO a 1xNC kontaktmi zabezpečí plynulé a trvácne ovládanie riadiacich obvodov.
Kľúčové vlastnosti
- ✔ Pozdĺžna kladka (rolnička): Konštrukcia tlačného čapu s rolničkou umožňuje plynulý nájazd ovládacej plochy, čím sa rapídne znižuje opotrebenie komponentu aj pri častom spínaní.
- ✔ Krytie IP65: Puzdro je chránené proti prieniku akéhokoľvek prachu a zároveň chráni mechanizmus pred tryskajúcou vodou.
- ✔ Široký teplotný rozsah: Priemyselný štandard, plná funkčnosť zaručená pri teplotách od -25 °C až do +55 °C.

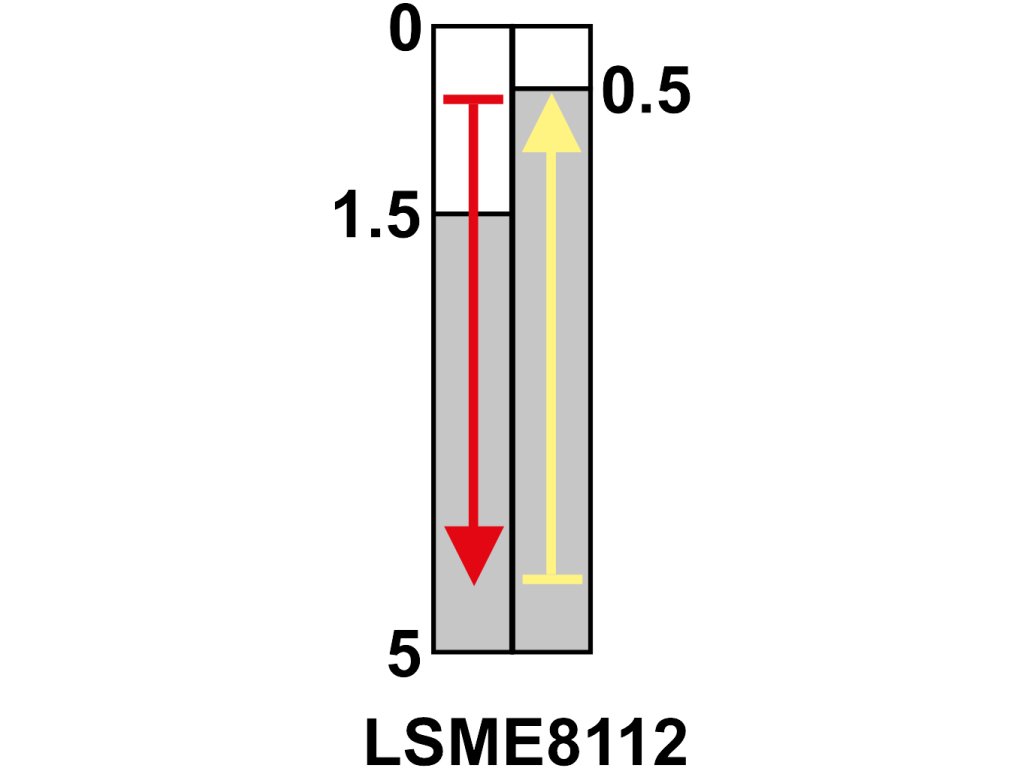

- ✔ Pomalý spínací člen: Kontaktný systém prepína v priamej závislosti od sily a rýchlosti stlačenia čapu, čím poskytuje plynulú odozvu.
Použitie v praxi
- Detekcia a vymedzenie koncových polôh (dorazov) v priemyselnej automatizácii.
- Snímanie zatvorenia dverí, ochranných krytov, alebo pohybu komponentov na výrobných linkách a pásoch.
- Zaisťovanie riadiacich signálov pre pomocné relé a stýkače na bezpečné zastavenie pohonu stroja.
★ Rýchly výber / Na čo si dať pozor
- Pri inštalácii lankových vodičov do snímača nezabudnite na konce vždy zalisovať ochranné dutinky, predídete tak zlyhaniu spoja z dôvodu otrasov.
- Tento spínač neslúži na spínanie hlavného napájania motorov! Maximálne zaťaženie je 2 A pri striedavom riadiacom napätí 230 V (AC-15). Zopína iba riadiaci obvod.
- Tvar ovládacej plochy musí naraziť na rolničku zhora v určenom uhle, nikdy nenechajte vačku udierať do rolničky ostro zboku, poškodila by piest.
Najčastejšie chyby pri inštalácii
- ✘ Zanedbanie utesnenia vstupu: IP65 platí len vtedy, ak je prechodový otvor pre kábel správne utesnený profesionálnou káblovou vývodkou prispôsobenou priemeru vášho vodiča.
- ✘ Nesprávna poloha nájazdu: Tento model je vybavený pozdĺžnou rolničkou. Pokiaľ na ňu stroj nabehne "na tvrdo" bez tlmiaceho nábehu alebo kolmo z boku, stláčací čap sa zničí. Pokiaľ potrebujete priečny nájazd, zvoľte verziu LSME8122 s priečnou rolničkou.

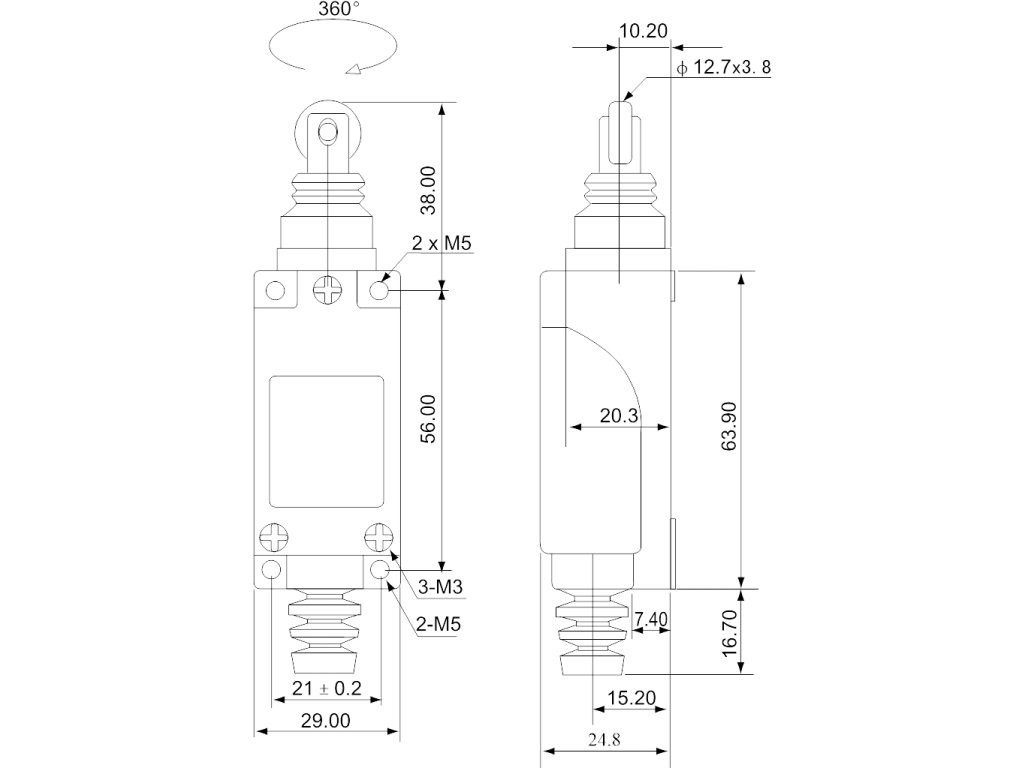

Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi modelmi LSME8112 a LSME8122?
Líšia sa orientáciou ovládacej rolničky. LSME8112 má rolničku orientovanú pozdĺžne k osi tela spínača, kým model LSME8122 ju má orientovanú priečne, pod uhlom 90 stupňov voči osi. Zvoľte model podľa toho, v akej rovine prichádza mechanický nájazd od pohybujúcej sa súčasti.
Čo znamená "NO" a "NC"?
Sú to spínacie funkcie kontaktov vnútri spínača. NO (Normally Open) obvod zopne až v momente stlačenia. NC (Normally Closed) prepúšťa prúd trvalo, no po stlačení spínača sa obvod, naopak, preruší.
Je koncový spínač vhodný na vonkajšie použitie v zime?
Áno, je konštruovaný pre bezpečnú prevádzku pri teplotách klesajúcich až do -25 °C a znesie dážď aj vlhkosť (IP65). Z dôvodu prevencie zamrznutia pohyblivého čapu sa však odporúča namontovať nad spínač jednoduchú striešku alebo ochranný kryt proti snehu.
Čo presne vyjadruje označenie "pomalý spínací člen"?
Znamená to, že elektrické kontakty vnútri senzora sa pohybujú presne tak rýchlo, ako sa stláča čap s kladkou zvonku. Chýba tu pružinový skokový mechanizmus. Toto zaručuje úplnú kontrolu polohy bez rázov, hoci je to citlivejšie na presnosť stroja.
Je pre tento spínač obmedzené prevádzkové napätie?
Je určený predovšetkým na typické riadiace obvody. Bezpečne dokáže pracovať pri striedavom (AC) napätí 230 V, kedy spoľahlivo preruší prúd do veľkosti 2 A, prípadne na jednosmernom (DC) obvode 250 V pri maximálnom prúde 0,3 A.
Aké káble by som mal pre pripojenie použiť?
Najlepšou voľbou do prístrojov upevňovaných na pohybujúce sa a vibrujúce stroje sú tenké, ohybné káble typu CYA či ovládacie vodiče s PVC/silikónovou izoláciou. Ich konce je pre elimináciu porúch nevyhnutné nalisovať do tenkostenných dutiniek.
Sú vývodky súčasťou balenia?
Nie, tesniacu káblovú vývodku je nutné vždy doobjednať samostatne tak, aby jej rozsah svorkovania presne zodpovedal vonkajšiemu priemeru vášho prívodného kábla. Predídete tak vnikaniu kondenzátu z okolia.
Dodatočné parametre
| Kategória: | Koncové a polohové spínače (mechanické) |
|---|---|
| Hmotnosť: | 0.132 kg |
| EAN: | 5997374133050 |
