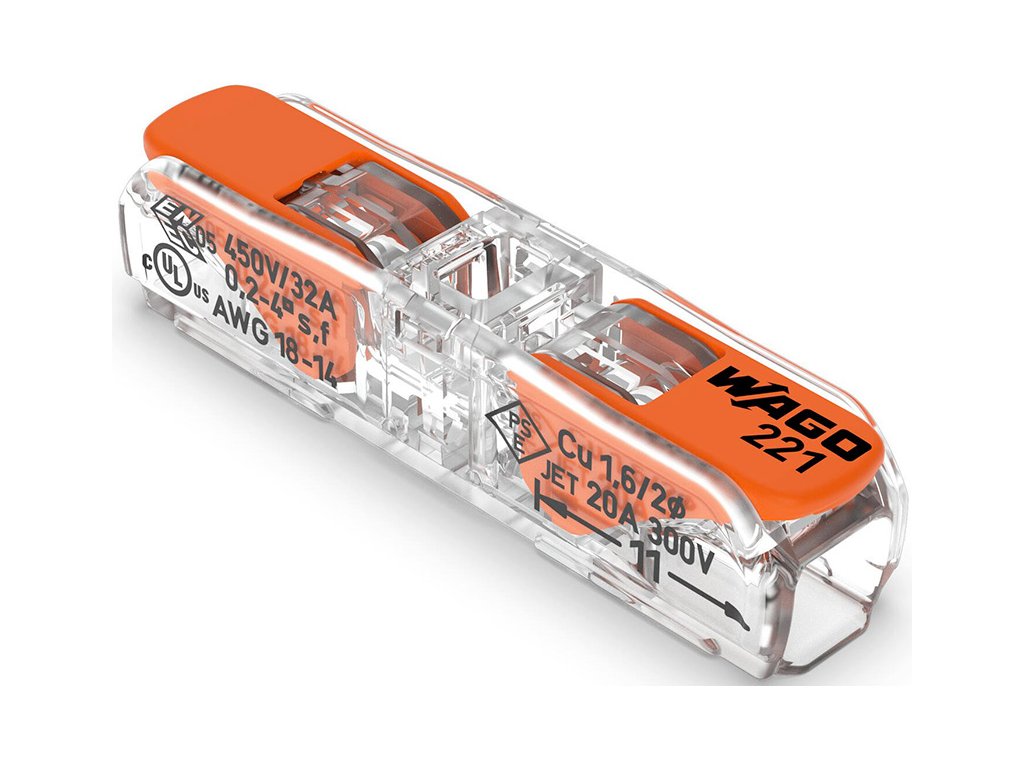

Spojovacia svorka WAGO 221-2411, 2-vodičová, 0,2-2,5 mm2, páčková
Kód: 221-2411Súvisiaci tovar
Podrobný popis
Zhrnutie
Do svorky možno pripojiť pevné vodiče s prierezom 0,2–4 mm², lankové s prierezom 0,2–2,5 mm² a jemnolankové s prierezom 0,2–4 mm²; vodiče sa odizolujú na 11 mm.
Menovité napätie je 450 V a menovitý prúd 32 A (kategória prepätia II, stupeň znečistenia 2).
Hodí sa spojovacia svorka pre Vás?
Ideálne použitie
- Spoj pevných, lankových aj jemnolankových vodičov – podľa výrobcu je svorka určená pre všetky druhy vodičov.
Overte pred kúpou
- Prierez vodičov: pevné 0,2–4 mm², lankové 0,2–2,5 mm², jemnolankové 0,2–4 mm² – porovnajte s Vašimi vodičmi.
- Materiál vodičov: výrobca uvádza meď – porovnajte s Vašimi vodičmi.
- Prúd obvodu do 32 A (kategória prepätia II, stupeň znečistenia 2) – menovitý prúd svorky (vysvetlenie v Otázkach).
- Teplota okolia do 85 °C – podľa výrobcu (T85).
Na čo si dať pozor pri výbere?
V pokynoch na manipuláciu a bezpečnosť svorky 221-2411 výrobca upozorňuje (v origináli „Caution: Observe handling and safety instructions – risk to life and limb. | Only for use by qualified electricians. | Do not work under voltage/load. | Use only as intended. | Observe national regulations/standards/directives. | Follow the technical specifications of the products. | Only use the permissible number of potentials. | Do not use damaged/dirty components. | Observe conductor types, cross-sections and strip lengths. | Insert conductors as far as they will go. | Use original accessories.“): „Pozor: dodržiavajte pokyny na manipuláciu a bezpečnosť – nebezpečenstvo ohrozenia života a zdravia! Smú používať len elektrikári s odbornou kvalifikáciou! Nepracujte pod napätím ani pod zaťažením! Používajte len na určený účel! Dodržiavajte národné predpisy, normy a smernice! Dodržiavajte technické údaje výrobkov! Používajte len dovolený počet potenciálov! Nepoužívajte poškodené ani znečistené súčasti! Dodržiavajte druhy vodičov, prierezy a dĺžky odizolovania! Vodiče zasuňte až na doraz! Používajte originálne príslušenstvo!“
Hlavné vlastnosti a použitie
Odizolovanie vodičov
Pevné, lankové aj jemnolankové vodiče sa pred zasunutím do svorky odizolujú na 11 mm.
Menovité hodnoty
Menovité napätie je podľa výrobcu 450 V a menovité impulzné napätie 4 kV (EN 60664, kategória prepätia II, stupeň znečistenia 2).
Páčky CAGE CLAMP
Vodič sa pripája technikou CAGE CLAMP s ovládaním páčkou.
Teplota
Trvalá prevádzková teplota svorky je −60 až +105 °C.
Rozmery a kryt

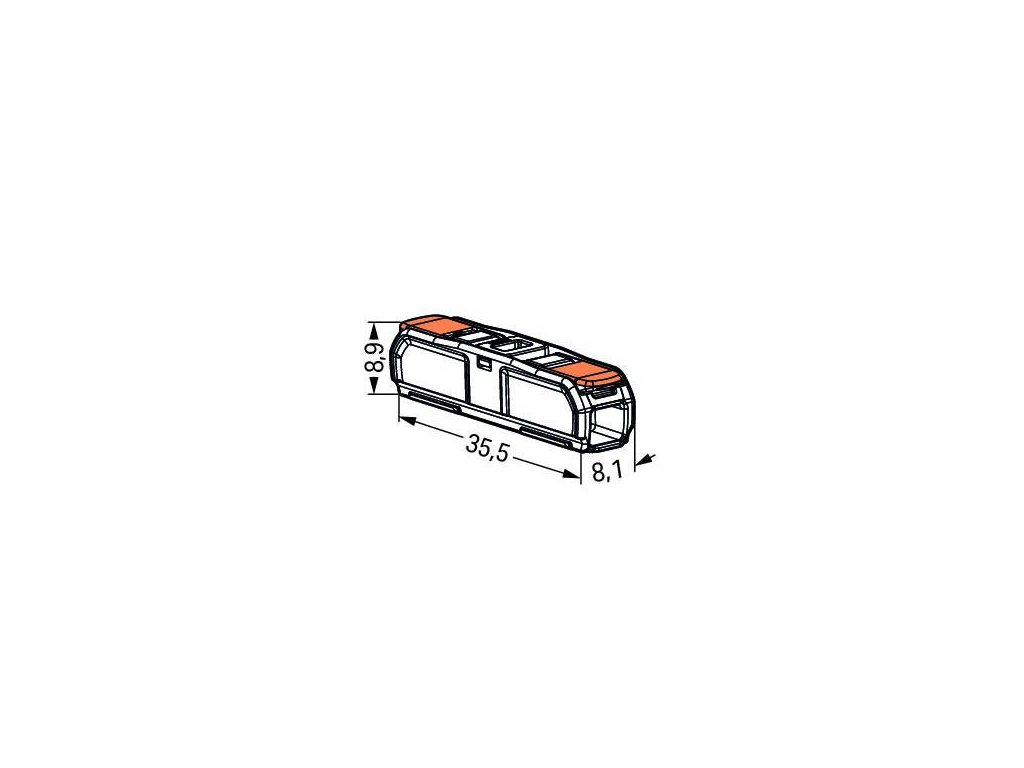

Svorka má rozmery 8,1 × 8,9 × 35,5 mm (šírka × výška × hĺbka) a priehľadný kryt.
Technické parametre
Identita výrobku
| Značka | WAGO |
|---|---|
| Označenie výrobcu | 221-2411 |
| Kód výrobcu | 221-2411 |
| EAN | 4066966102666 |
Elektrické údaje
| Menovité napätie | 450 V |
|---|---|
| Menovité impulzné napätie | 4 kV |
| Menovitý prúd | 32 A |
| Podmienky menovitých hodnôt | kategória prepätia II, stupeň znečistenia 2 |
Pripojenie vodičov
| Počet vodičov | 2 |
|---|---|
| Pripojenie | CAGE CLAMP, páčka |
| Materiál vodičov | meď |
| Pevný vodič | 0,2–4 mm² |
| Lankový vodič | 0,2–2,5 mm² |
| Jemnolankový vodič | 0,2–4 mm² |
| Dĺžka odizolovania | 11 mm |
Rozmery a materiál
| Šírka × výška × hĺbka | 8,1 × 8,9 × 35,5 mm |
|---|---|
| Farba krytu | priehľadná |
| Trieda horľavosti | UL94 V2 |
| Hmotnosť | 2,3 g |
Prevádzka
| Teplota okolia pri prevádzke | do 85 °C (T85) |
|---|---|
| Trvalá prevádzková teplota | −60 až +105 °C |
Časté otázky k svorke WAGO 221-2411
Čo je svorka WAGO 221-2411?
Na akú dĺžku sa odizolujú vodiče pre svorku WAGO 221-2411?
Aké menovité napätie a prúd má svorka WAGO 221-2411?
Čo znamená menovitý prúd 32 A svorky WAGO 221-2411 pre istenie obvodu?
Do akej teploty sa dá svorka WAGO 221-2411 používať?
Kto smie používať svorku WAGO 221-2411?
Zdroje údajov
- WAGO – katalóg WAGO Installation Connectors 2026/1, anglicky (wago.com), 2026/1 (PDF z 19. 3. 2026), strana 22 podľa poradia v PDF (čítané 2. 11. 2026)
- WAGO – pokyny na manipuláciu a bezpečnosť pre inštalačné svorky (Operating and safety instructions for the use of installation connectors), anglicky (wago.com), 23. 10. 2024, strana 3 podľa poradia v PDF (čítané 2. 11. 2026)
- WAGO – produktová stránka 221-2411 (wago.com), stránka výrobcu (čítané 2. 11. 2026)
- Odborné vysvetlenie: EX18 (schválené 15. 10. 2026)
Dodatočné parametre
| Kategória: | WAGO svorky a rýchlosvorky (bezskrutkové) |
|---|---|
| Hmotnosť: | 0.004 kg |
| EAN: | 4066966102666 |
| Druh produktu: | Svorka, svorkovnica |
| Použitie pre vodič: | Meď (Cu) |
| Farba: | Transparentná |
| Výrobca: | WAGO |
