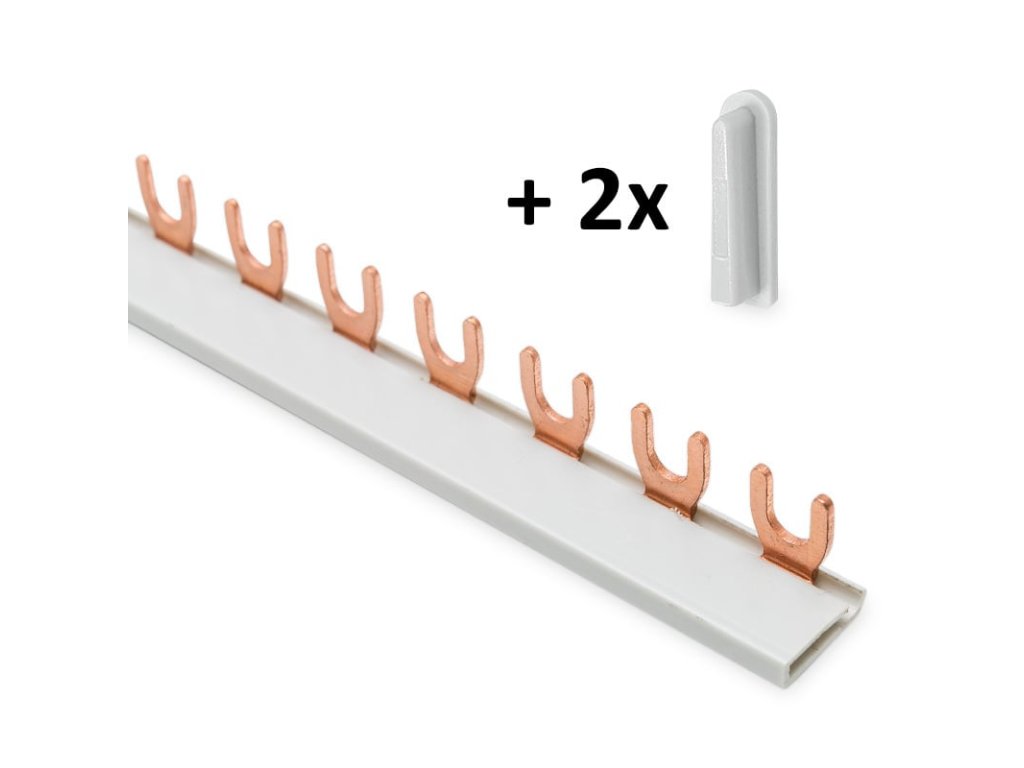

Prepojovacia lišta 1-fázová G-1L-210/10 (vidlička 10 mm2) - 63 A / 12 modulov
Kód: G-1L-210/10 -U1X12-10/210-
Súvisiaci tovar
Podrobný popis
Rýchle zhrnutie: Potrebujete prepojiť rad ističov v malej bytovej rozvodnici? Lišta G-1L-210/10 je na to stvorená. S dĺžkou 12 modulov presne pasuje do štandardného radu, čím eliminuje potrebu strihania. Vidlicové kontakty (U) zaisťujú pevné a bezpečné spojenie s modernými prístrojmi.
Kľúčové vlastnosti
- Kompaktnosť: Dĺžka 210 mm presne zodpovedá 12 modulom (TE), čo je štandardná šírka radu v mnohých plastových rozvodniciach.
- Bezpečnosť: Nahrádza neprehľadné a prácne "slučkovanie" vodičov. Znižuje riziko uvoľneného spoja a prehrievania.
- Výkon: Prierez 10 mm2 (čistá meď) bezpečne prenesie prúd až 63 A.
- Kompatibilita: Vidlicový profil (U) je vhodný pre väčšinu ističov (Eaton, Schneider, Legrand, OEZ) so spodnou štrbinovou svorkou.
Použitie
Lišta sa používa na rozvod jednej fázy (L) medzi viacerými ističmi. Typické aplikácie:
- Prepojenie svetelných a zásuvkových ističov v byte (zapojené na jednu fázu).
- Rozvod napätia za prúdovým chráničom.
- Prepojenie ovládacích ističov v priemyselných rozvádzačoch.
Rýchly výber / Na čo si dať pozor:
- ✔ Typ svorky: Uistite sa, že vaše ističe majú svorku pre vidličku (U). Ak majú len jednu hranatú klietku, potrebujete kolíkovú lištu (I).
- ✔ Skracovanie: Ak máte menej ako 12 ističov, lištu môžete skrátiť pílkou. Nezabudnite na konce nasadiť krytky, aby ste predišli úrazu elektrickým prúdom.
- ✔ Napájanie: Prívodný vodič (napr. 6 alebo 10 mm2) sa zapojí do svorky ističa spolu s vidličkou lišty.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Pasuje táto lišta na všetky ističe?
Pasuje na väčšinu modulárnych prístrojov (ističe, chrániče) s roztečou 17,5 mm, ktoré majú spodnú svorku prispôsobenú pre vidličku (výrez pre skrutku). Nepasuje na staré ističe (napr. čierne bakelitové) alebo prístroje len s klietkovou svorkou.
Musím použiť koncovky?
Pri tomto modeli (210 mm) sú konce zvyčajne zaizolované z výroby alebo sú súčasťou balenia (overte v detaile). Ak lištu skrátite, musíte na odrezaný koniec nasadiť krytku.
Môžem lištu použiť aj pre 3-fázové ističe?
Nie, táto lišta je jednopólová (L1-L1-L1...). Pre 3-fázové ističe (L1-L2-L3) potrebujete 3-pólovú lištu (G-3L).
Aký je maximálny prúd?
Menovitý prúd lišty je 63 A. To znamená, že súčet prúdov všetkých pripojených ističov v danom čase (resp. prúd hlavného prívodu) by nemal prekročiť túto hodnotu. Pre bežný domový rozvádzač s 25A hlavným ističom je to viac než postačujúce.
Obsah: → Vlastnosti → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Prepojovacie lišty (hrebene) pre ističe |
|---|---|
| Hmotnosť: | 0.054 kg |
| EAN: | 4051589513395 |
| Dĺžka: | 210 mm |
| Menovitý prierez vodiča: | 10 mm2 |
| ? Menovitý prúd: | 63 A |
| Počet pólov: | 1 |
| Prevedenie: | vidlička |
