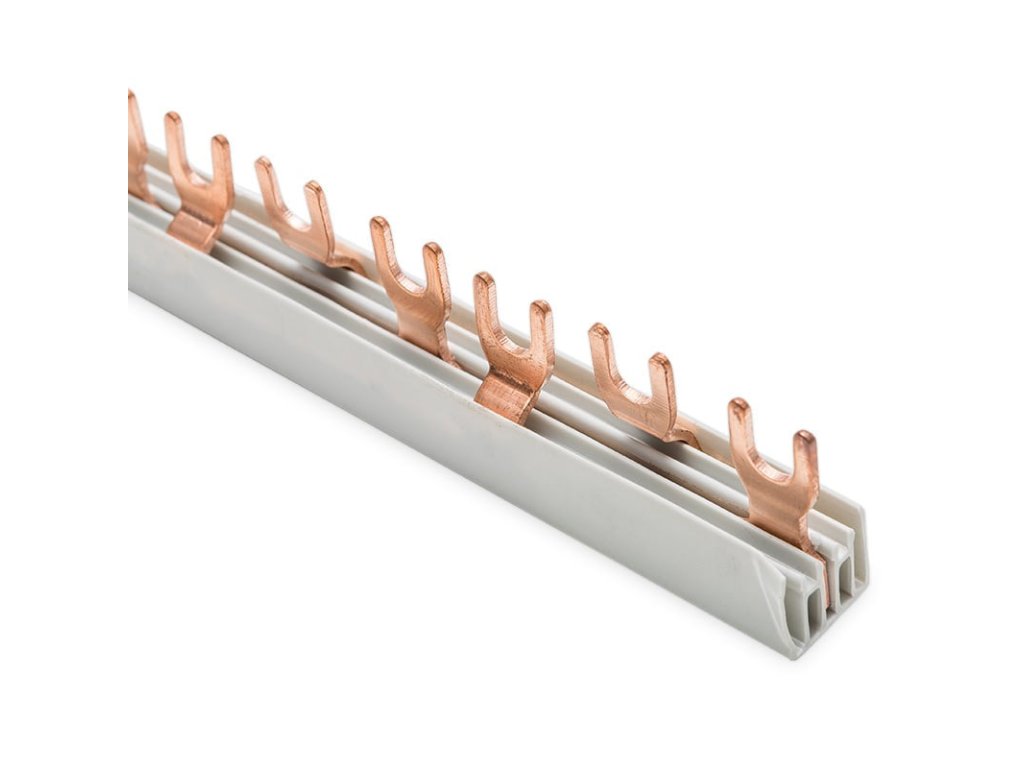

Prepojovacia lišta 3-fázová G-3L-1000/10C (vidlička 10 mm2) - 63 A / 1 meter
Kód: G-3L-1000/10C -U3X19-10/1000-
Súvisiaci tovar
Podrobný popis
Rýchle zhrnutie: Prepojovacia lišta G-3L-1000/10C nahrádza prácne "slučkovanie" vodičov v rozvádzači. Jediným prvkom prepojíte až 19 trojfázových ističov. Vďaka vidlicovému zakončeniu (typ U) je kompatibilná s väčšinou bežných prístrojov (Eaton, Schneider, Legrand, OEZ), ktoré majú spodnú svorku prispôsobenú pre vidličku.
Kľúčové vlastnosti
- Rýchlosť montáže: Odstraňuje potrebu strihať a odizolovávať desiatky krátkych mostíkov.
- Bezpečnosť: Minimalizuje prechodový odpor a riziko uvoľnenia vodiča. Izolované telo chráni pred náhodným dotykom.
- Kapacita: Prierez 10 mm2 (čistá meď) bezpečne prenesie prúd až 63 A, čo postačuje pre hlavný prívod väčšiny rodinných domov.
- Flexibilita: Štandardnú dĺžku 1000 mm (57 modulov) môžete jednoducho skrátiť pílkou na kov podľa potreby.
Použitie v praxi
Lišta sa vkladá do spodných svoriek modulárnych prístrojov (ističe, prúdové chrániče, vypínače). Je ideálna pre:
- Prepojenie radu 3-fázových ističov (napr. pre varnú dosku, zásuvku 400V).
- Rozbočenie fáz za hlavným vypínačom alebo chráničom.
- Profesionálne a prehľadné usporiadanie rozvádzača.
Rýchly výber / Na čo si dať pozor:
- ✔ Typ svorky: Skontrolujte vaše ističe. Táto lišta má vidlicu (U). Ak majú ističe len jednu hranatú svorku (bez štrbiny pre lištu), budete potrebovať kolíkovú lištu (I). Väčšina moderných značiek však podporuje oba typy.
- ✔ Ukončenie: Po skrátení lišty je nevyhnutné na konce nasadiť koncové krytky (EK3/10), aby sa zabezpečila ochrana proti dotyku živých častí (IP20).
- ✔ Fázovanie: Lišta automaticky strieda fázy L1-L2-L3. Dávajte pozor pri zapájaní 1-fázových ističov na 3-fázovú lištu, aby ste rovnomerne zaťažili fázy.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Pasuje táto lišta na ističe Eaton / Schneider / Legrand?
Áno, väčšina prístrojov týchto značiek má tzv. kombinovanú svorku, ktorá umožňuje pripojenie vodiča aj vidlicovej lišty súčasne. Vždy si však vizuálne overte, či má istič štrbinu pre vidličku.
Ako napájať lištu?
Prívodné vodiče sa pripájajú priamo do svorky ističa spolu s vidličkou lišty. Pre vodiče nad 16-25 mm2 sa odporúča použiť špeciálnu napájaciu svorku na lištu.
Musím použiť koncové krytky?
Áno, je to bezpečnostná podmienka. Po odrezaní lišty zostanú na koncoch živé medené časti, ktoré musia byť zakryté plastovou krytkou (EK3/10) pre dosiahnutie krytia IP20.
Môžem lištu použiť aj pre 1-fázové ističe?
Áno, ale bude to fungovať tak, že prvý istič bude na L1, druhý na L2, tretí na L3 a tak ďalej. Týmto spôsobom elegantne rozdelíte záťaž na fázy.
Aký je rozdiel medzi lištou 10 mm2 a 16 mm2?
Rozdiel je v prúdovej zaťažiteľnosti. 10 mm2 zvládne 63 A (štandard pre domy s ističom pred elektromerom do 63 A). 16 mm2 zvládne až 80 A a používa sa v náročnejších priemyselných inštaláciách.
Obsah: → Vlastnosti → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Prepojovacie lišty (hrebene) pre ističe |
|---|---|
| Hmotnosť: | 0.446 kg |
| EAN: | 4051589533096 |
| Dĺžka: | 1000 mm |
| Menovitý prierez vodiča: | 10 mm2 |
| ? Menovitý prúd: | 63 A |
| Počet pólov: | 3 |
| Prevedenie: | vidlička |
