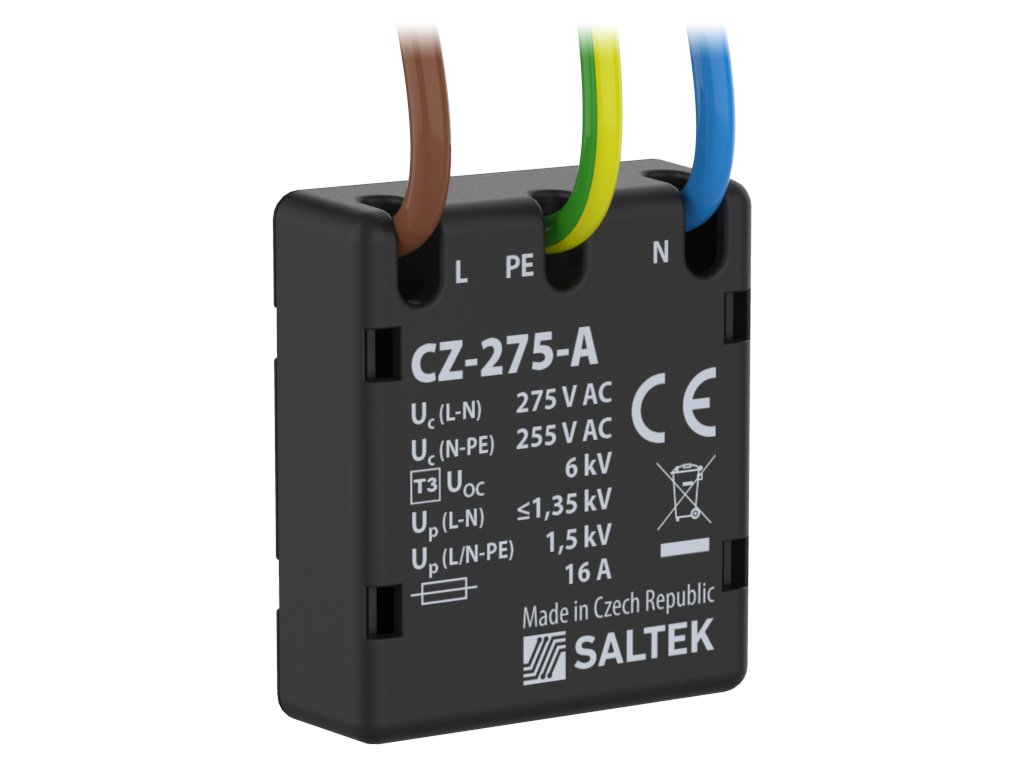

Modul prepäťovej ochrany SPD T3 pre dodatočnú montáž - CZ-275-A - A05957

Podrobný popis

Akustická signalizácia poruchy.
Prepäťová ochrana pre dodatočnú montáž do prístrojov, strojov, zariadení a podobne.
Inštalácia do rozvodov NN v blízkosti chráneného zariadenia.
Pre ochranu všetkých druhov elektrických a elektronických zariadení NN proti pulznému prepätiu.
Technické parametre
Typ SPD T3
Menovité napätie (Uc) 230 V AC
Najvyššie trvalé prevádzkové napätie L-N (Uc) 275,00 V AC
Najvyššie trvalé prevádzkové napätie N-PE (Uc) 255,00 V AC
Menovitý výbojový prúd (8/20 µs) L-N (In) 3,00 kA
Menovitý výbojový prúd (8/20 µs) N-PE (In) 3,00 kA
Skúšobné napätie L-N (Uoc) 6,00 kV
Skúšobné napätie N-PE (Uoc) 6,00 kV
Napäťová ochranná hladina mód L-N (Up) 1,35 kV
Napäťová ochranná hladina mód N-PE (Up) 1,50 kV
Menovitý skratový prúd (ISCCR) 1,5 kA
Maximálne predistenie B 16 A
Doba odozvy L-N (ta) 25 ns
Doba odozvy N-PE (ta) 100 ns
TOV 5 s L-N 335 V
TOV 5 s L-PE 440 V
TOV charakteristika (TOV 5 s) výdržný
TOV 120 min L-N 440 V
TOV charakteristika (TOV 120 min) výdržný
TOV 200 ms L-PE 1 455 V
TOV 200 ms N-PE 1 200 V
TOV charakteristika (TOV 200 ms) bezpečne poruchová
Signalizácia poruchy akustická signalizácia
Stupeň krytia IP 20
Rozsah pracovných teplôt v prostredí (min) -20 °C
Rozsah pracovných teplôt v prostredí (max) +70 °C
Montáž inštalačná krabica
Spĺňa požiadavky normy STN EN 61643-11:2013-08
