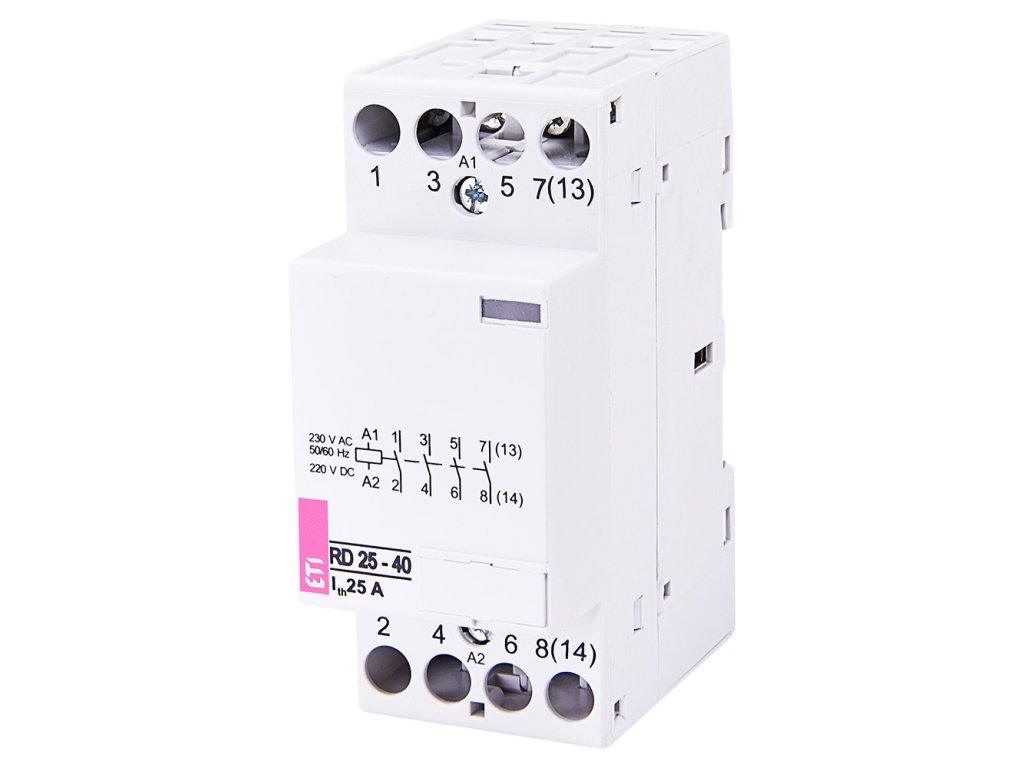

Modulárny stýkač 4-pólový 25A (4x NO) 230V AC/DC - ETI RD 25-40 (002464010)
Kód: 002464010
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Stýkač ETI RD 25-40 predstavuje vyššiu triedu modulárnych prístrojov. Na rozdiel od bežných stýkačov (séria R) používa AC/DC cievku, ktorá eliminuje nepríjemné vrčanie. Je preto prvou voľbou pre rozvádzače v bytoch, hoteloch a nemocniciach, kde je vyžadované ticho.
Kľúčové vlastnosti
- ✔ Tichá prevádzka: DC magnetický obvod (cez usmerňovač) nevytvára vibrácie ani brum.
- ✔ Univerzálna cievka: Možnosť ovládania napätím 230 V AC aj 230 V DC.
- ✔ Integrovaná ochrana: Zabudovaný varistor chráni riadiacu elektroniku pred prepäťovými špičkami.
- ✔ 4 spínacie kontakty (4x NO): Vhodné pre 3-fázové záťaže + N (napr. varná doska, kotol).
Použitie v praxi
- Spínanie elektrických kotlov a tepelných čerpadiel v rodinných domoch.
- Ovládanie osvetlenia v tichých prevádzkach (knižnice, spálne, hotely).
- Inštalácie s kolísavým napätím (cievka RD je odolnejšia voči poklesom než AC cievka).
- Viac informácií o výbere nájdete v článku ako správne vybrať stýkač a čítať označenia.
★ Rýchly výber / Na čo si dať pozor
Najčastejšie chyby pri výbere
- ✘ Výber lacnejšieho stýkača (séria R) do spálne, kde následne ruší "bzučanie" cievky.
- ✘ Preťaženie kontaktov spínaním výkonných motorov (cirkulárka) – pre tie je určená séria CEM.
Ako overiť kompatibilitu pred objednávkou
- Overte ovládacie napätie (A1/A2) – musí byť v rozsahu cca 220–240 V.
- Uistite sa, že potrebujete spínať 4 vodiče (napr. 3 fázy + N alebo 4 nezávislé okruhy).
- Skontrolujte istenie predradeným ističom – max 25 A.
Kedy je to správna voľba
- ✔ Ak požadujete maximálny komfort a ticho.
- ✔ Ak spínate 3-fázovú odporovú záťaž (kúrenie).
Kedy radšej zvoliť iné riešenie:
- ✘ Ak je rozhodujúcim faktorom len cena a stýkač bude umiestnený v technickej miestnosti (potom stačí séria R).
Výhody v praxi
- ✔ Dlhá životnosť: Cievka sa menej prehrieva vďaka optimalizovanému príkonu.
- ✔ Ochrana elektroniky: Pri vypnutí cievky nevzniká nebezpečné prepätie, ktoré by mohlo poškodiť citlivé termostaty.
Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu.
- Pri hustom osadení v rozvádzači odporúčame použiť vetracie medzery (dištančné vložky) medzi stýkačmi.
- Vďaka integrovanej ochrane nie je potrebné pridávať RC členy na cievku.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je hlavný rozdiel oproti modelu R 25-40?
Model RD má v cievke usmerňovač a varistor. To znamená, že nevrčí (50 Hz brum je odstránený) a nevytvára rušenie do siete. Model R je klasický AC stýkač, ktorý môže jemne bzučať.
Môžem ho ovládať jednosmerným napätím 230 V DC?
Áno, cievka je univerzálna. To je výhoda napríklad v zálohovaných systémoch, kde je ovládanie z batérií/UPS.
Je potrebné dodržať polaritu A1/A2?
Pri striedavom napájaní (AC) nie. Pri jednosmernom (DC) je funkčný v oboch smeroch, ale odporúča sa zapojiť L/plus na A1 a N/mínus na A2 pre prehľadnosť.
Aké teplo stýkač vyžaruje?
Každý stýkač pri prechode prúdu a aktivovanej cievke hreje. Séria RD má optimalizovanú cievku s nižšou spotrebou, ale pri plnom zaťažení 25 A je zahriatie na dotyk (cca 40-50 °C) normálne.
Môžem použiť 2 póly pre fázy a 2 pre N?
Áno, napríklad pre spínanie dvoch 1-fázových okruhov (L+N a L+N). Dávajte však pozor, aby ste neprekročili 400 V medzi susednými kontaktmi, ak sú z rôznych fáz.

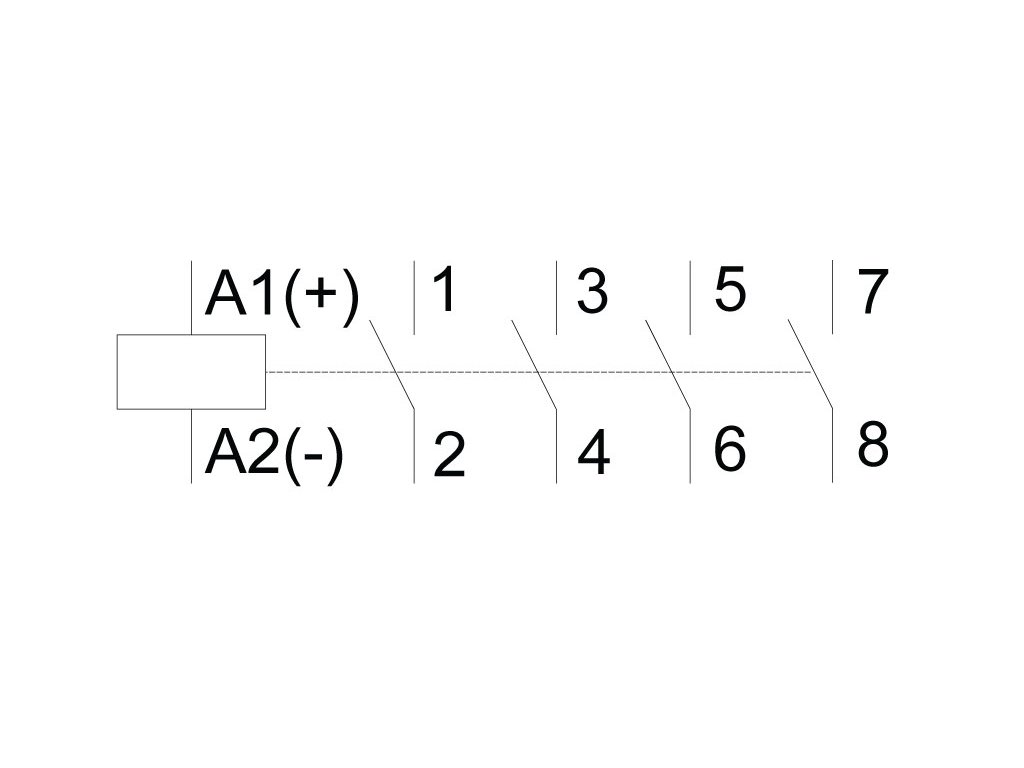

Ako zapojiť cievku?
Ovládacie napätie 230 V AC sa pripája na svorky cievky označené A1 a A2. V štandardnej inštalácii sa na svorku A1 privedie fázový vodič (L) – zvyčajne cez ovládací prvok (termostat, spínač) – a na svorku A2 sa pripojí neutrálny vodič (N).
Je vhodný pre LED osvetlenie?
Pre menšie záťaže áno. Pre veľké skupiny LED svietidiel (vysoké nábehové prúdy) skontrolujte tabuľkové hodnoty pre kapacitnú záťaž alebo použite stýkač s kontaktmi AgSnO2.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.22 kg |
| EAN: | 3838895539797 |
| Druh produktu: | Stýkač |
| ? Stupeň krytia IP: | IP40 |
