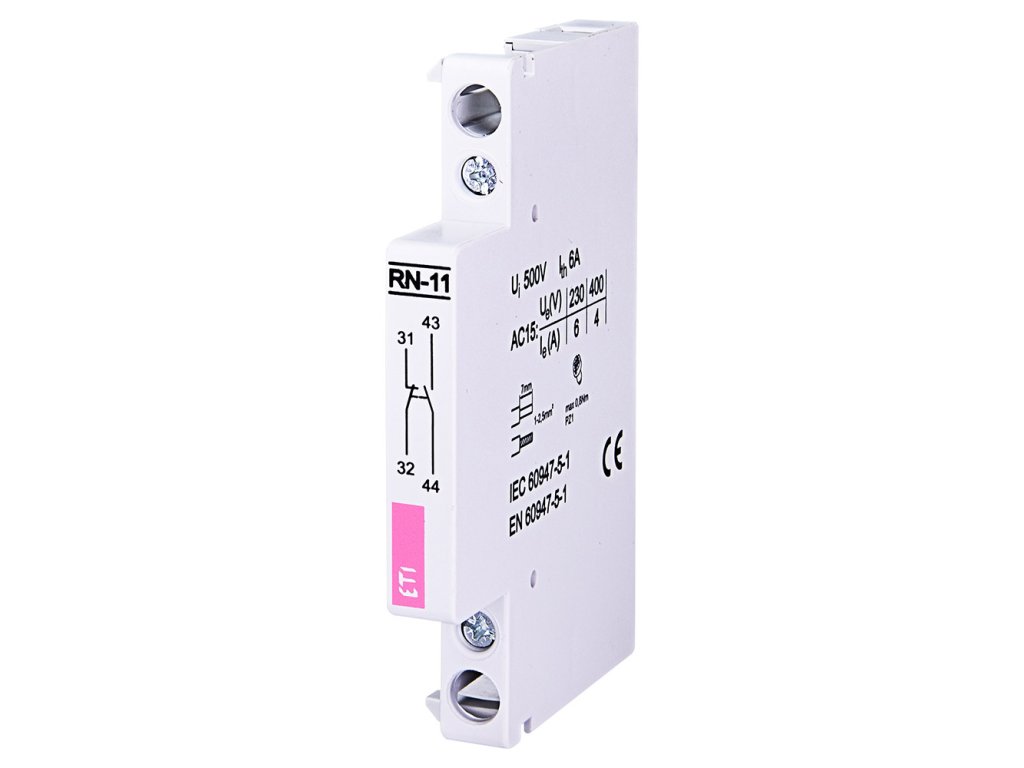

Pomocný kontakt ETI RN-11 (1xNO + 1xNC) pre inštalačné stýkače (002464070)
Kód: 002464070
Podrobný popis
Expertný verdikt: Pomocný kontakt ETI RN-11 rozširuje funkčnosť inštalačných stýkačov. Poskytuje spätnú väzbu o stave zopnutia pre riadiace systémy (napr. kontrolka na paneli, vstup do PLC). Vďaka konfigurácii 1xNO + 1xNC (jeden zapínací a jeden vypínací kontakt) je univerzálnym riešením pre väčšinu signalizačných úloh.
Kľúčové vlastnosti
- ✔ Kompatibilita: Určené pre stýkače ETI série RA20, RA/RD25, RA32, RA/RD40 a RA/RD63.
- ✔ Konfigurácia kontaktov: 1x Spínací (NO) a 1x Rozpínací (NC).
- ✔ Kompaktná šírka: Pridáva len polovicu modulu (cca 9 mm) k šírke stýkača.
- ✔ Jednoduchá montáž: Mechanické pripojenie na bok stýkača bez potreby nástrojov.
Použitie v praxi
- Signalizácia zapnutia elektrického kúrenia alebo ohrevu vody (kontrolka v rozvádzači).
- Blokovanie iných stýkačov (napr. pri reverzácii, hoci pre motory sa používajú iné typy).
- Diaľkový prenos informácie o stave stýkača do nadradeného systému (MaR).
★ Rýchly výber / Na čo si dať pozor
- Tento modul je len príslušenstvo. Sám o sebe nefunguje, musí byť pripojený k hlavnému stýkaču ETI.
- Maximálny prúd kontaktov je 4 A (AC-15). Nie je určený na spínanie silových záťaží, len pre ovládacie obvody.
- Skontrolujte typ vášho stýkača. RN-11 je kompatibilný s modulárnymi stýkačmi (na DIN lištu), nie s priemyselnými motorovými stýkačmi (CEM).
- Viac o ovládaní stýkačov nájdete v článku Stýkače a relé.
Najčastejšie chyby pri výbere
- ✘ Snaha použiť tento kontakt pre iný model alebo značku stýkača (mechanicky nebude pasovať).
- ✘ Pripojenie silnej záťaže (napr. ohrievač) priamo cez tieto pomocné kontakty – zhoria.
Technické parametre
Kompatibilita a montáž
- Montuje sa na pravú stranu stýkača.
- Pred montážou sa uistite, že stýkač je odpojený od napätia.
- Mechanické spojenie zabezpečuje súčasné prepnutie kontaktov s hlavnými kontaktmi stýkača.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem pripojiť viac blokov RN-11 na jeden stýkač?
Zvyčajne je možné pripojiť len jeden blok pomocných kontaktov na jeden stýkač, kvôli mechanickému zaťaženiu.
Funguje to aj pre stýkače iných značiek (napr. OEZ)?
Nie, mechanické uchytenie je špecifické pre ETI. Pre iné značky musíte použiť ich originálne príslušenstvo.
Čo znamená 1xNO a 1xNC?
NO (Normally Open) je kontakt, ktorý sa pri zapnutí stýkača spojí (zapne). NC (Normally Closed) je kontakt, ktorý sa pri zapnutí stýkača rozpojí (vypne).
Zväčší sa šírka stýkača?
Áno, o približne 9 mm (polovicu modulu). Treba s tým počítať pri návrhu miesta v rozvádzači.
Je potrebné niečo nastavovať?
Nie, po mechanickom nacvaknutí je kontakt pripravený na použitie.
Môžem cez to spínať 230 V?
Áno, kontakty sú dimenzované na 230 V AC, ale len pre malé prúdy (cievky, kontrolky), nie pre motory.
Aký vodič sa dá pripojiť?
Svorky sú zvyčajne dimenzované pre vodiče od 0,5 mm² do 2,5 mm².
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.03 kg |
| EAN: | 3838895540977 |
| Druh produktu: | Stýkač |
| Výrobca: | ETI ELB |
