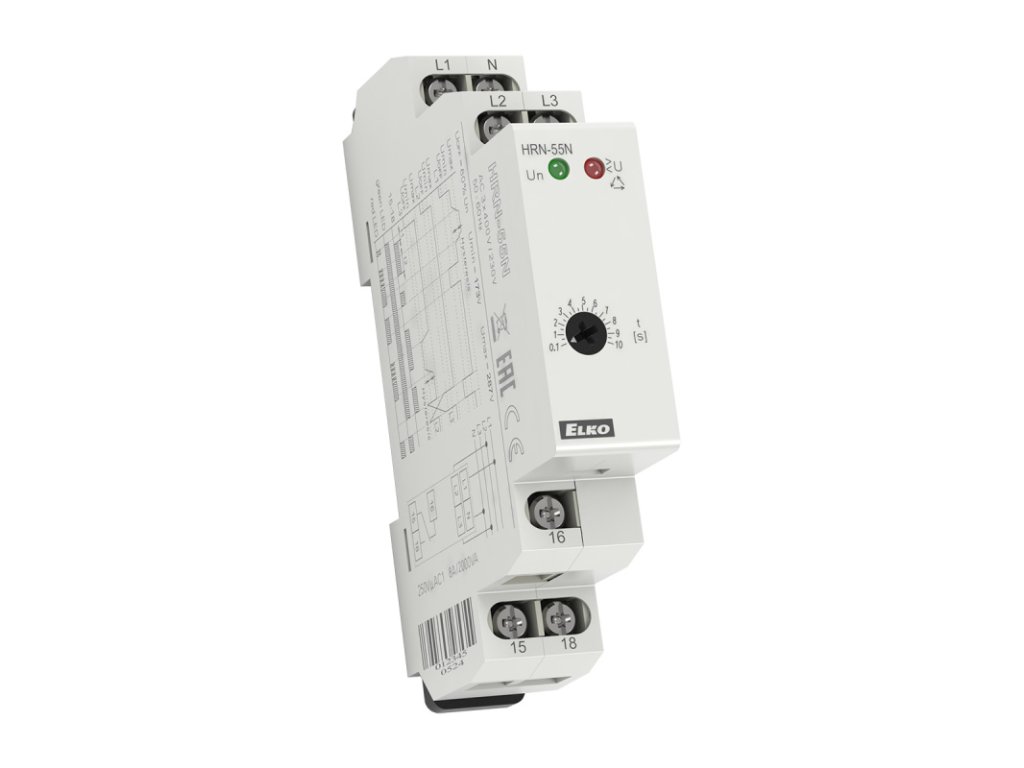

Monitorovacie relé ELKO EP HRN-55N - kontrola fáz a nulového vodiča, 3x400V/230V
Kód: HRN-55N 3X400 V/230V
Podrobný popis
Expertný verdikt: Relé HRN-55N je kľúčové pre aplikácie, kde je kritická prítomnosť nulového vodiča (N). Na rozdiel od štandardných relé (napájaných z fáz), tento model sleduje aj "Nulák". Ak sa preruší, relé vypne a ochráni jednofázové spotrebiče v trojfázovej sústave pred prepätím (plávajúca nula). Ideálna voľba pre administratívne budovy a zmiešané inštalácie. Viac o ochrane sa dočítate v článku o monitorovacích relé.
Kľúčové vlastnosti
- ✔ Kontrola N vodiča: Unikátna vlastnosť – napájanie L1-N zabezpečuje monitorovanie prerušenia nulového vodiča.
- ✔ Sled fáz: Okamžitá reakcia na zámenu poradia fáz (ochrana proti opačnému otáčaniu motorov).
- ✔ Výpadok fázy: Detekuje stratu napätia na ktorejkoľvek fáze (pod úroveň 60 % Un).
- ✔ Nastaviteľné oneskorenie: Čas T2 (0,1 – 10 s) zabraňuje nežiaducemu vypnutiu pri krátkych poklesoch v sieti.
- ✔ Kompaktnosť: Plnohodnotná 3-fázová ochrana v šírke len 1 modul (17,6 mm) na DIN lištu.
Použitie v praxi
- Ochrana motorov, čerpadiel a ventilátorov pred chodom na 2 fázy (prehriatie a zničenie vinutia).
- Zabezpečenie mobilných zariadení (stavebné rozvádzače, miešačky), kde hrozí nesprávne pripojenie fáz.
- Ochrana počítačových sietí a kancelárskej techniky pred prepätím pri prerušení nulového vodiča.
- Blokovanie chodu výťahov a dopravníkov pri nesprávnom slede fáz.
★ Rýchly výber / Na čo si dať pozor
- Tento model (HRN-55N) vyžaduje pripojenie N vodiča. Pre siete bez N vodiča použite model HRN-55.
- Relé je napájané z fázy L1. Ak vypadne L1, relé stratí napájanie a okamžite vypne (čo je bezpečný stav).
- Ďalšie ochranné prvky nájdete v kategórii monitorovacie relé.
Najčastejšie chyby pri výbere
- ✘ Chýbajúci N vodič: Inštalácia HRN-55N do siete TN-C (4-vodičová) bez vyvedeného N vodiča nie je možná.
- ✘ Zámena s HRN-55: HRN-55 (bez N) je napájané zo všetkých fáz, HRN-55N je napájané z L1-N. Každé sa hodí do inej siete.
Kedy je to správna voľba
- ✔ Ak máte 5-vodičovú sieť (TN-S) a chcete chrániť aj jednofázové spotrebiče pred plávajúcou nulou.
- ✔ Ak potrebujete spoľahlivú ochranu sledu fáz pre motory.
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu EN 60715.
- Vyhovuje norme STN EN 60255-1.
- Bezpečnosť inštalácie podľa STN 33 2000-4-41.
- Pripojenie všetkých 3 fáz a nulového vodiča je nutné pre správnu funkciu.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Funguje toto relé aj bez pripojeného N vodiča?
Nie, model HRN-55N je konštruovaný na monitorovanie napätia voči Nule. Bez pripojeného N vodiča nebude fungovať (vyhodnotí to ako chybu). Pre 4-vodičové siete (L1,L2,L3,PE) použite model HRN-55.
Čo sa stane, ak vypadne fáza L1?
Pretože relé je napájané z L1 a N, pri výpadku L1 stratí napájanie a výstupné relé okamžite odpadne (rozopne). Zariadenie je tak bezpečne odpojené.
Chráni relé aj pred prepätím?
HRN-55N kontroluje najmä výpadok fáz a sled fáz. Detekuje aj prekročenie napätia, ale nie je to náhrada za zvodič prepätia (SPD).
Ako signalizuje relé chybu?
Pri normálnom stave svieti zelená LED a výstupné relé je zopnuté. Pri chybe zhasne zelená LED, rozsvieti sa červená LED a relé rozopne.
Môžem pripojiť motor priamo na relé?
Nie, výstupný kontakt má len 8 A. HRN-55N sa zapája do ovládacieho obvodu, kde ovláda cievku výkonového stýkača, ktorý následne spína motor.
Na čo slúži nastavenie oneskorenia T2?
Slúži na odfiltrovanie krátkych napäťových poklesov (napr. pri štarte veľkého motora v sieti), aby relé zbytočne nevypínalo pri každom bliknutí svetla.
Je relé vhodné aj pre generátory?
Áno, je vhodné na kontrolu správneho sledu fáz a napätia na výstupe z elektrocentrály pred pripojením záťaže.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.08 kg |
| EAN: | 8595188137232 |
| Druh produktu: | Relé |
| Výrobca: | ELKO EP |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
Diskusia
Buďte prvý, kto napíše príspevok k tejto položke.
