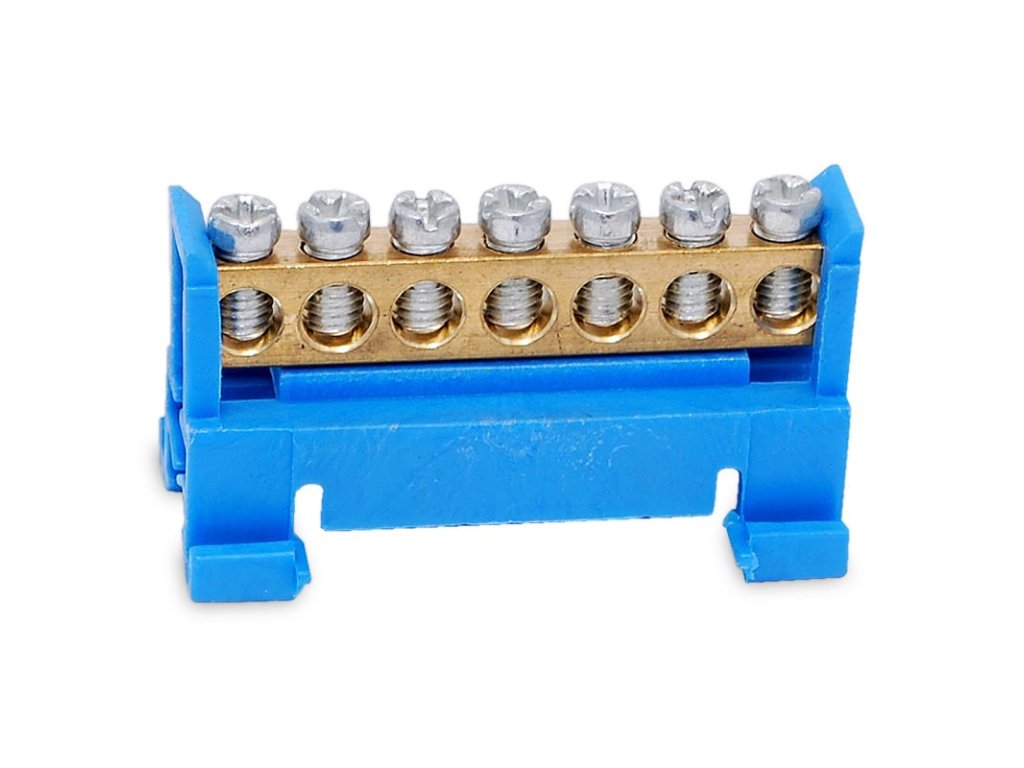

Rozbočovací mostík N-7CZ modrý (7x 16 mm2) - 63 A na DIN lištu
Kód: N 7CZ
Podrobný popis
Rýchle zhrnutie: Modrý rozbočovací mostík N-7CZ slúži na prehľadné a bezpečné rozbočenie nulového vodiča (N) v bytových a priemyselných rozvádzačoch. Ponúka 7 pripojovacích miest pre medené vodiče s prierezom až 16 mm2. Vďaka univerzálnemu držiaku ho ľahko nacvaknete na DIN lištu.
Rýchle parametre
- Počet svoriek: 7x skrutková svorka
- Prierez vodičov: 1,5 až 16 mm2 (pevný drôt)
- Menovitý prúd: 63 A
- Farba puzdra: Modrá (pre vodič N)
- Montáž: DIN lišta (35 mm) alebo skrutky
- Materiál: Mosadzná svorkovnica, puzdro z odolného plastu (V0)
Použitie
Tento mostík je základným prvkom pre organizáciu vodičov v elektrických rozvádzačoch. Používa sa na:
- Vytvorenie zbernice N (nulový vodič) v bytových rozvodniciach.
- Rozbočenie prívodného vodiča na viacero menších okruhov.
- Prehľadné usporiadanie kabeláže pri rekonštrukciách.
Je kompatibilný so všetkými štandardnými DIN lištami a bežnými rozvodnicami.
Rýchly výber / Na čo si dať pozor:
- ✔ Materiál vodiča: Svorkovnica je z mosadze, preto je určená primárne pre medené (Cu) vodiče. Hliník pripájajte len s použitím špeciálnych podložiek alebo kontaktnej pasty (ak to výrobca vodiča povoľuje).
- ✔ Farebné značenie: Modrá farba je vyhradená pre neutrálny vodič (N). Pre ochranný vodič (PE) použite zelený mostík, pre fázu (L) čierny/šedý.
- ✔ Dotiahnutie: Skrutky doťahujte s citom, aby nedošlo k deformácii puzdra, ale dostatočne pevne pre dobrý kontakt.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je možné mostík uchytiť inak ako na DIN lištu?
Áno, plastový držiak má zvyčajne otvory alebo drážky, ktoré umožňujú montáž aj na plochý kovový nosný pásik (napr. 2x10 mm) alebo prišróbovanie na podklad.
Môžem do svorky zapojiť hliníkový vodič?
Štandardne nie. Svorkovnica je mosadzná a priamy styk s hliníkom spôsobuje galvanickú koróziu. Pre hliník hľadajte pocínované svorky alebo použite špeciálnu kontaktnú pastu a podložky (Al-Cu podložky).
Je mostík vhodný pre lankové vodiče?
Áno, ale lankový vodič (CYA) musí byť ukončený lisovacou dutinkou, aby sa zabezpečil pevný kontakt pod skrutkou a nedošlo k poškodeniu jemných žíl vodiča.
Má tento mostík krytie proti dotyku?
Samotný mostík má krytie IP00 (živé časti sú prístupné). Je určený na montáž do rozvodníc, ktoré zabezpečujú potrebné krytie (napr. IP40 alebo vyššie) a ochranu pred nebezpečným dotykom. Plastový držiak slúži len ako izolácia od podkladu.
Aký maximálny prúd znesie?
Menovitý prúd svorkovnice je 63 A. Pri plnom zaťažení dbajte na správne dimenzovanie prívodných vodičov a dotiahnutie spojov.
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Svorkovnice na DIN lištu a rozbočovacie bloky |
|---|---|
| Hmotnosť: | 0.031 kg |
| EAN: | 8592847000289 |
